制御可能なパトライト的なやつというか、簡単に制御できる某社の警告灯的なのを作るためにソフト基板LEDを手配したのだった。
とりあえず、筒状に配置するための固定用ケースを作る。

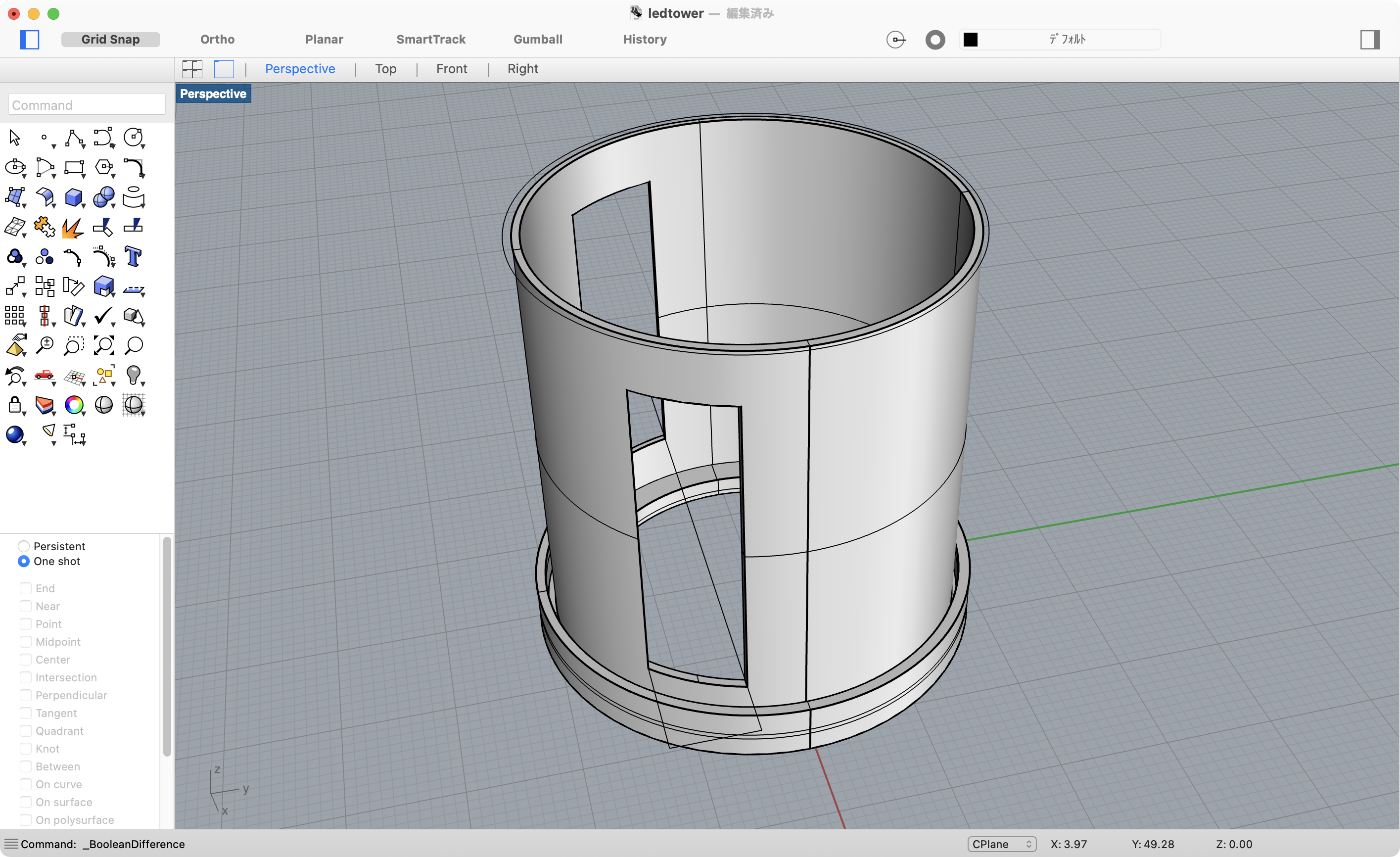

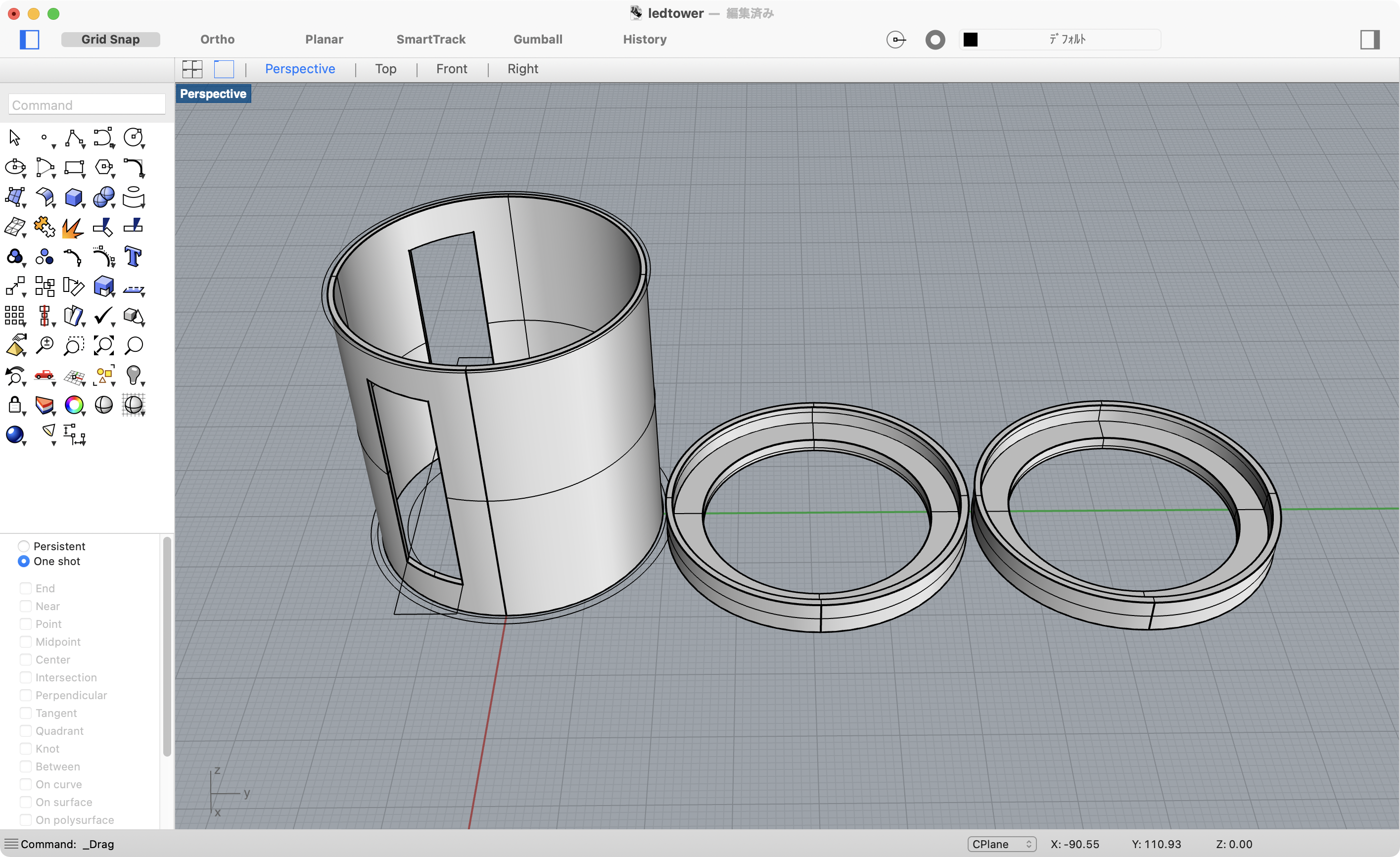

ざっくりデザイン。
これが入るような適切な円筒状のケースを100均に探しに行くのだった。まぁ、一発で合うものができるかどうかはわかんないけど。
LEDは結構熱いので、PLAでは自壊しそう。メッシュとかにしたほうがよかったかな？
スリット穴は適当にあけたので、現物合わせしてダメなら修正予定。初回なので、どうせうまく合わない部分が出そうだし。

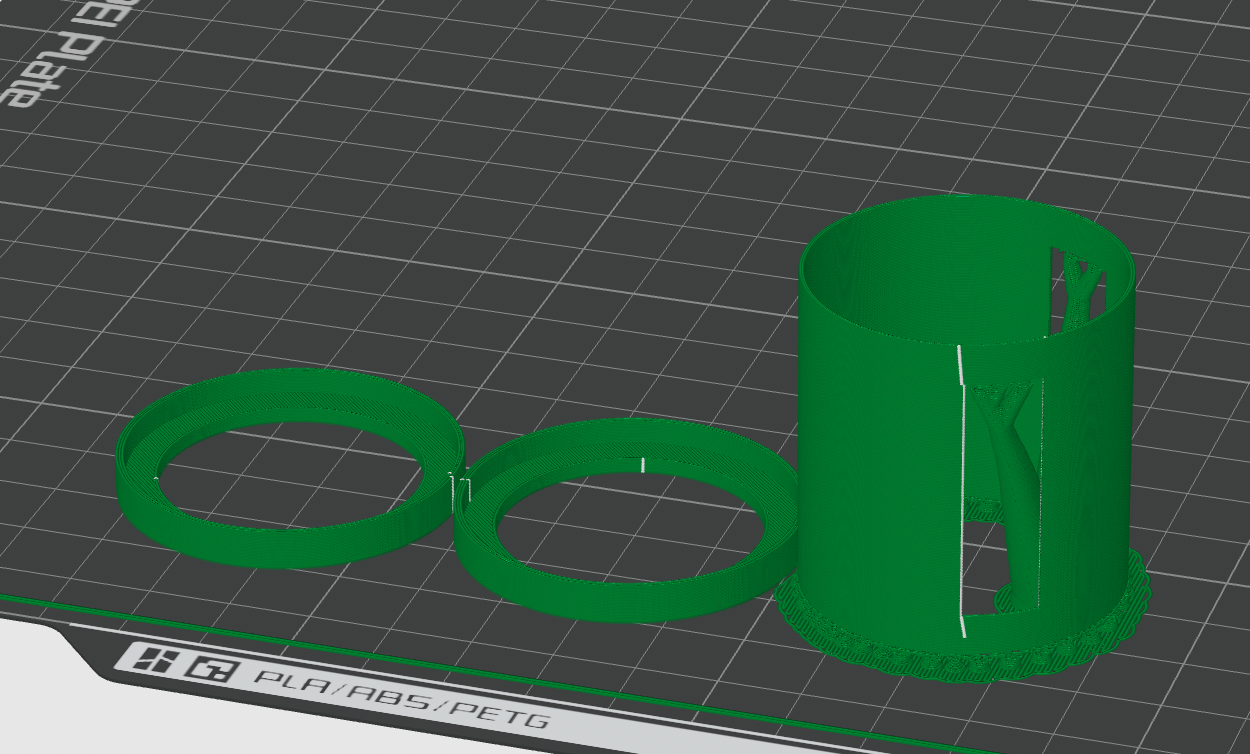

ツリーサポートいらないんじゃないかと思ったりするけど、これは円筒だからあったほうがいいかな。スカートもだいぶ広いな。
さて、こういうLEDの制御用の延長コネクタって、ほぼ決まっている感じのコネクタが使われているのだけど、出力側を延長して接続したり、分岐したりするケーブルはよく売っているのだけど、マイコン側とつなげる入力側を5Vを別入力にするようなケーブルは売っていない。

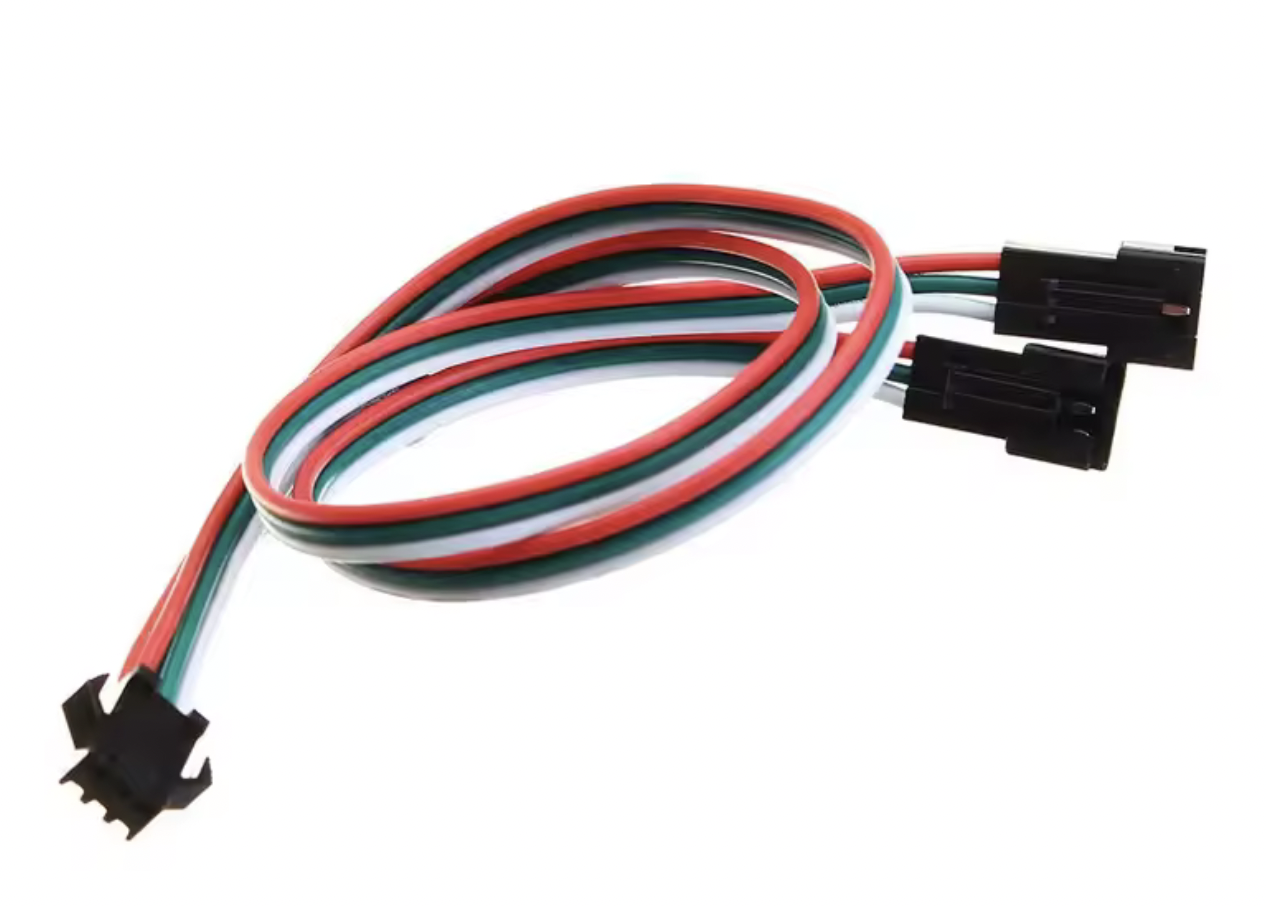

こういうのはあるのだけど。
そんなめんどくさいことするやつは死滅したといわんばかりに、専用のBluetoothで通信できるものとか、制御マイコンも組み込みでプログラムできるモジュールが売っている。

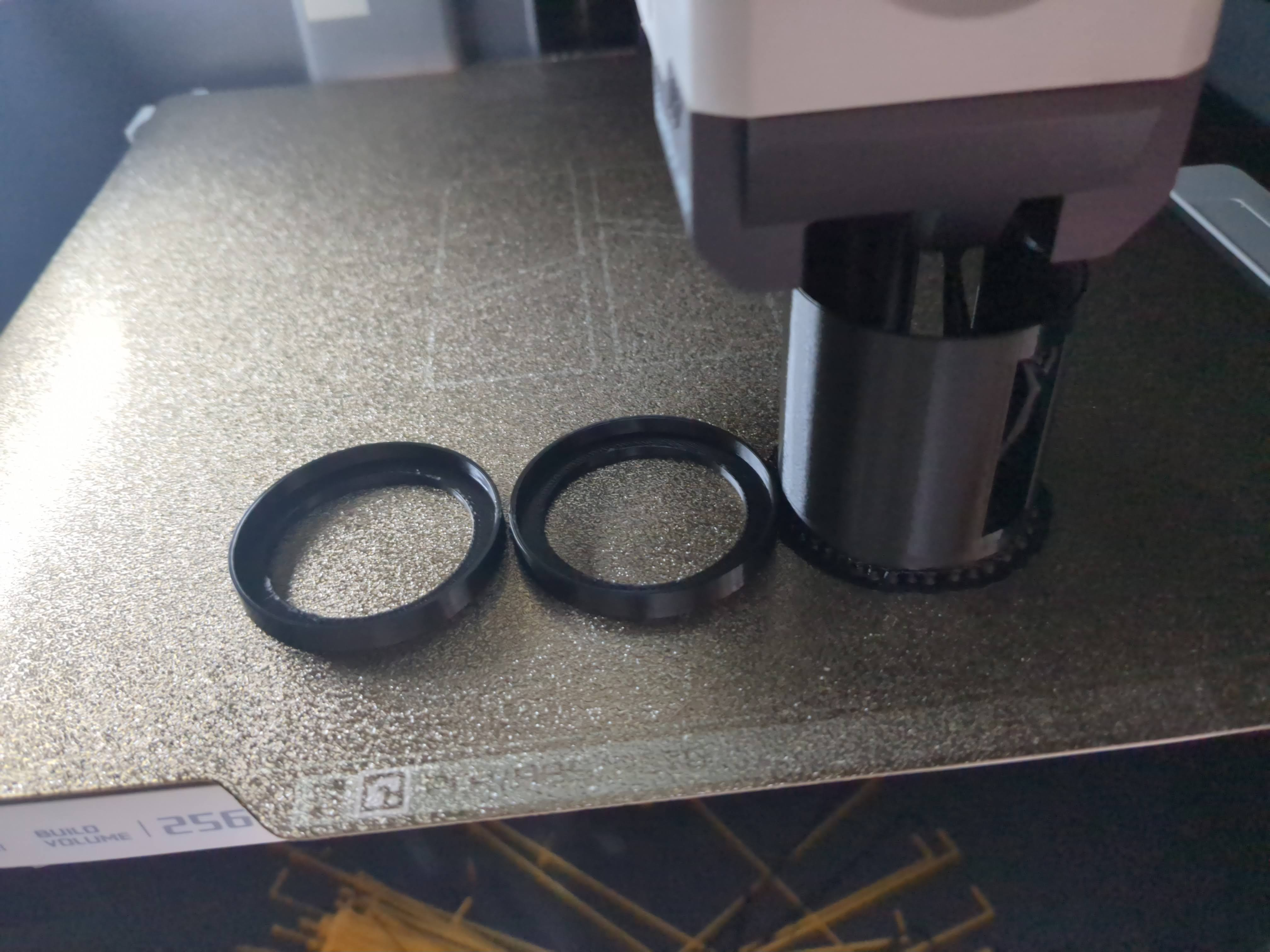

そのあたりは別に考えるとして、とりあえずプリント。

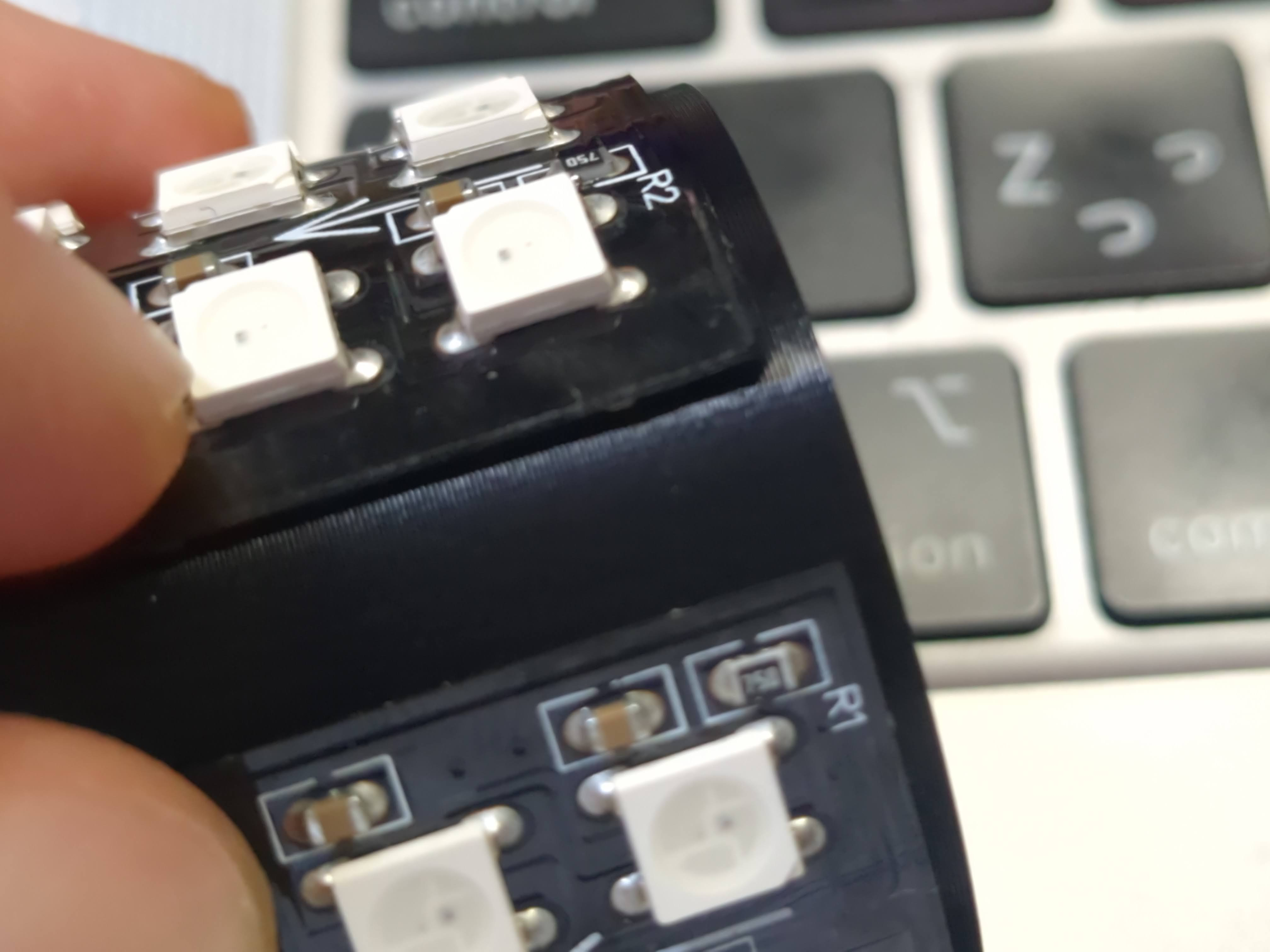

微妙に入らない... これはあんまり考えてなかった...

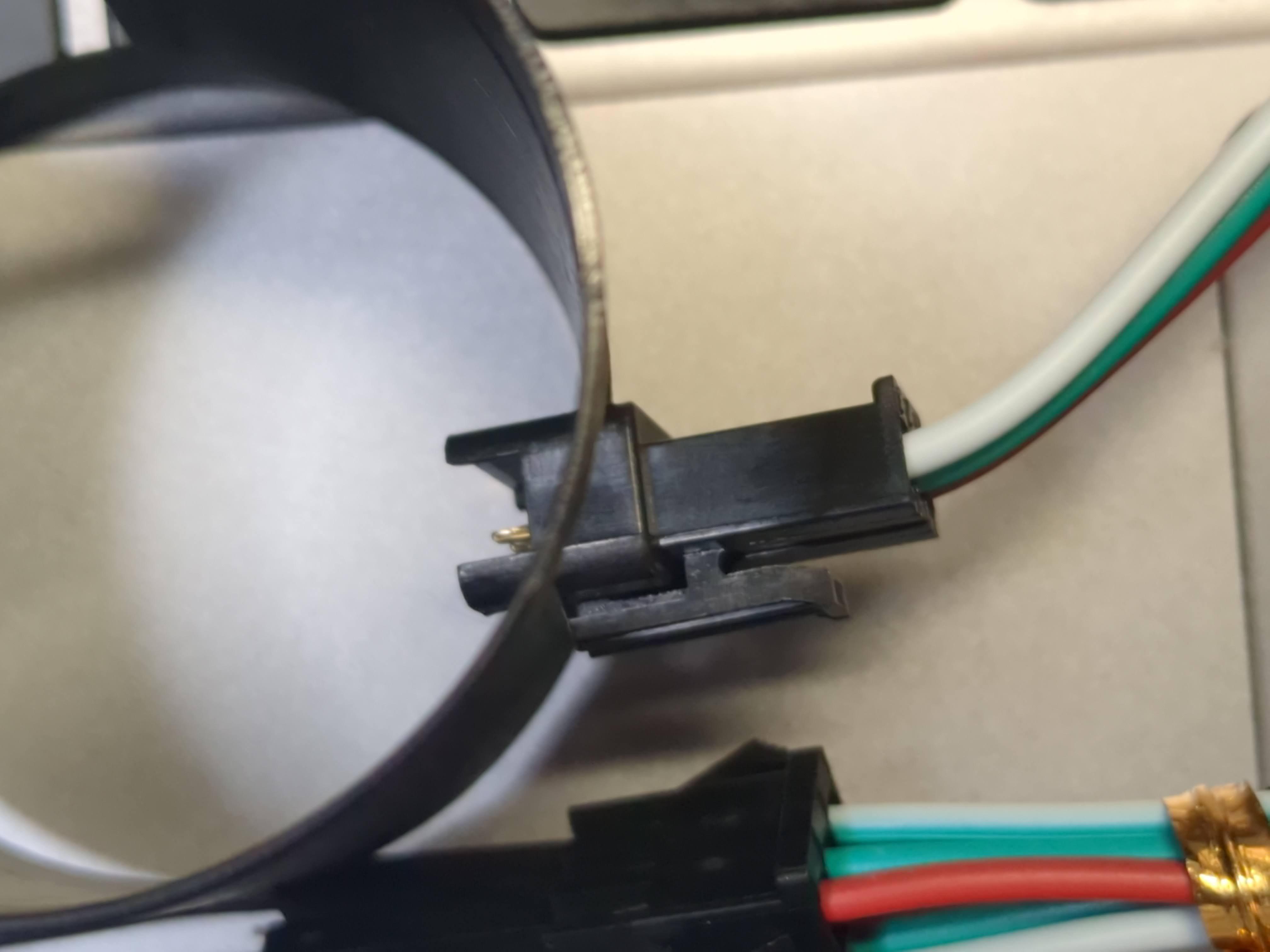

微妙に合わない。これは想定内。

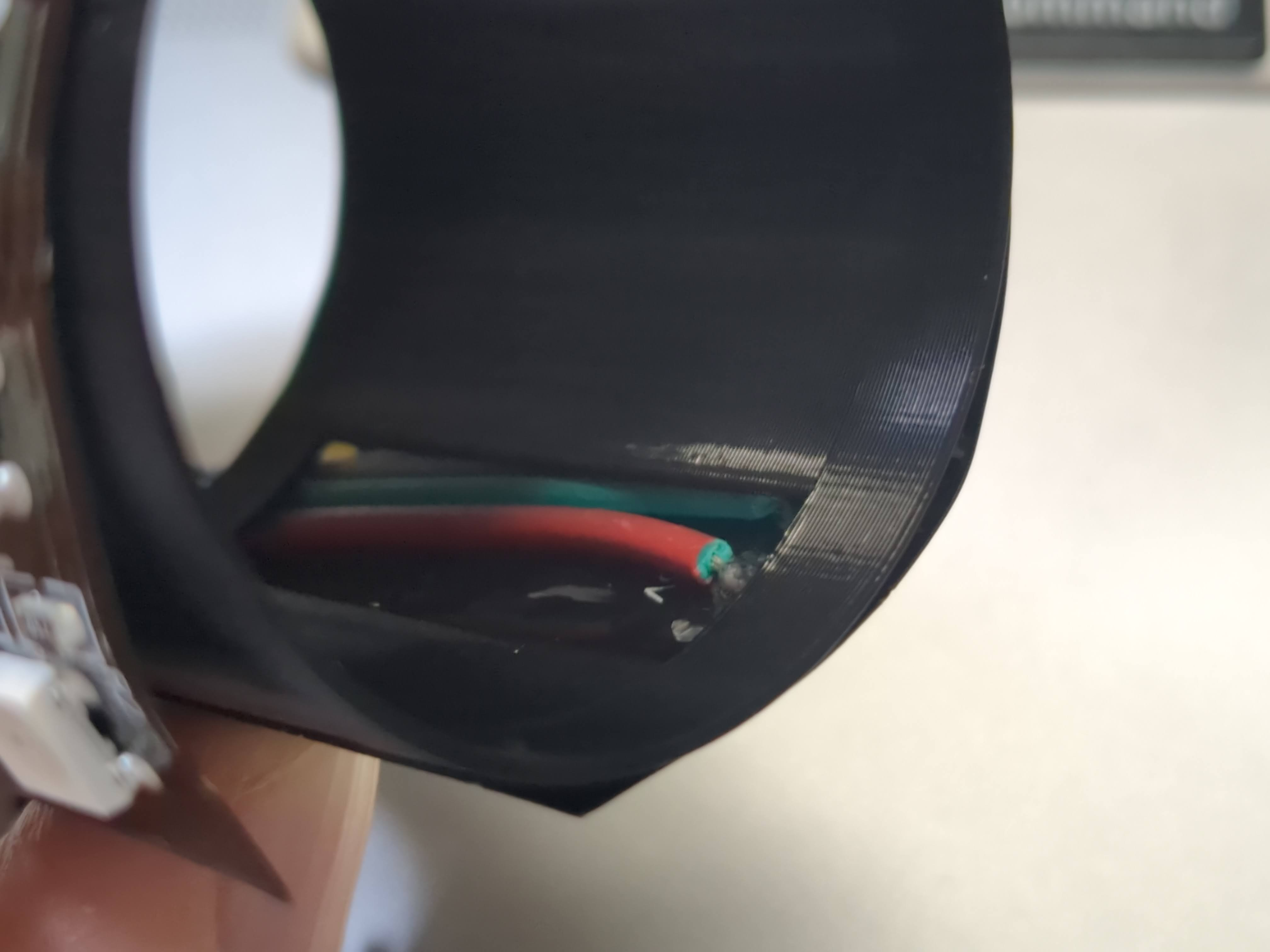

あれ？ 直径も合ってない。これも想定外。
直径は約38.4mmくらいか... 固定用の両面テープの厚みも考えないといけないな...
