話題といっても、もう完全におさまってしまったので、タイミングを逸しているかなw

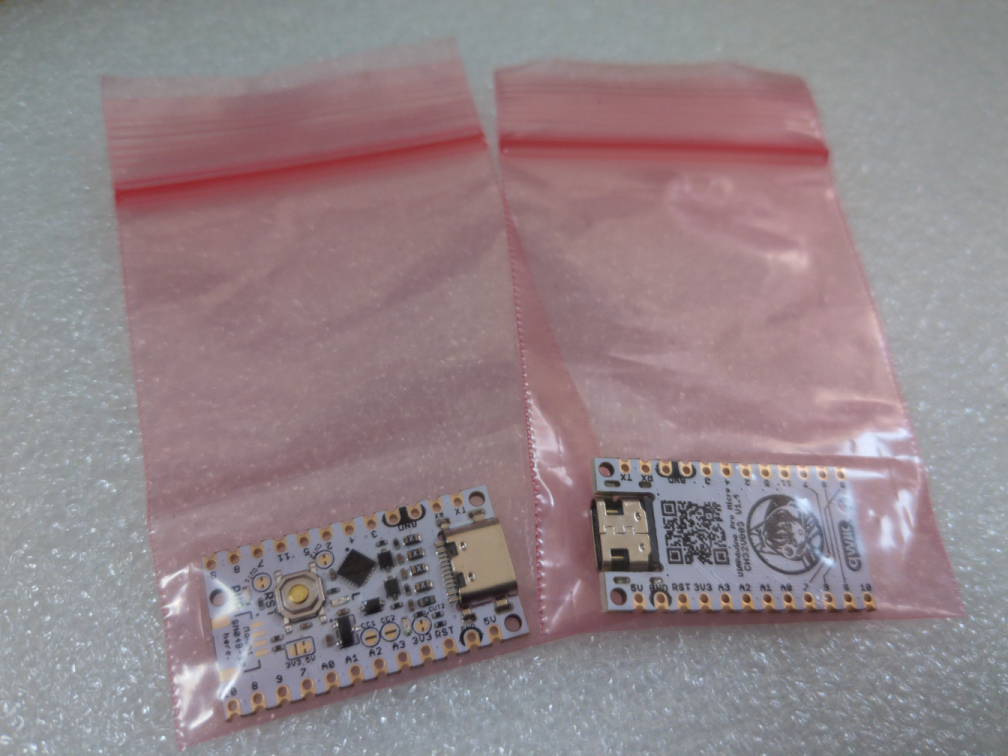

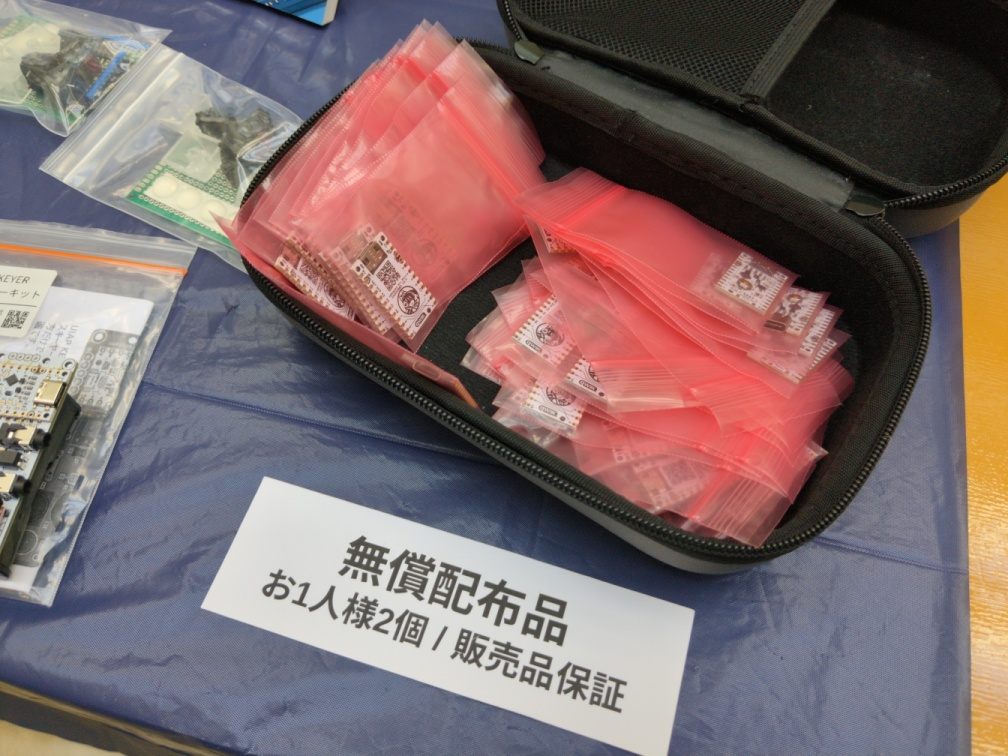

NT加賀で600円お賽銭して２個もらってきた話題の300円ボード。
NT加賀2026に行ってきた｜kinneko｜pixivFANBOX
https://kinneko.fanbox.cc/posts/11450303
NT加賀2026に行ってきた 2026年2月24日 08:00 ¥100 kinneko

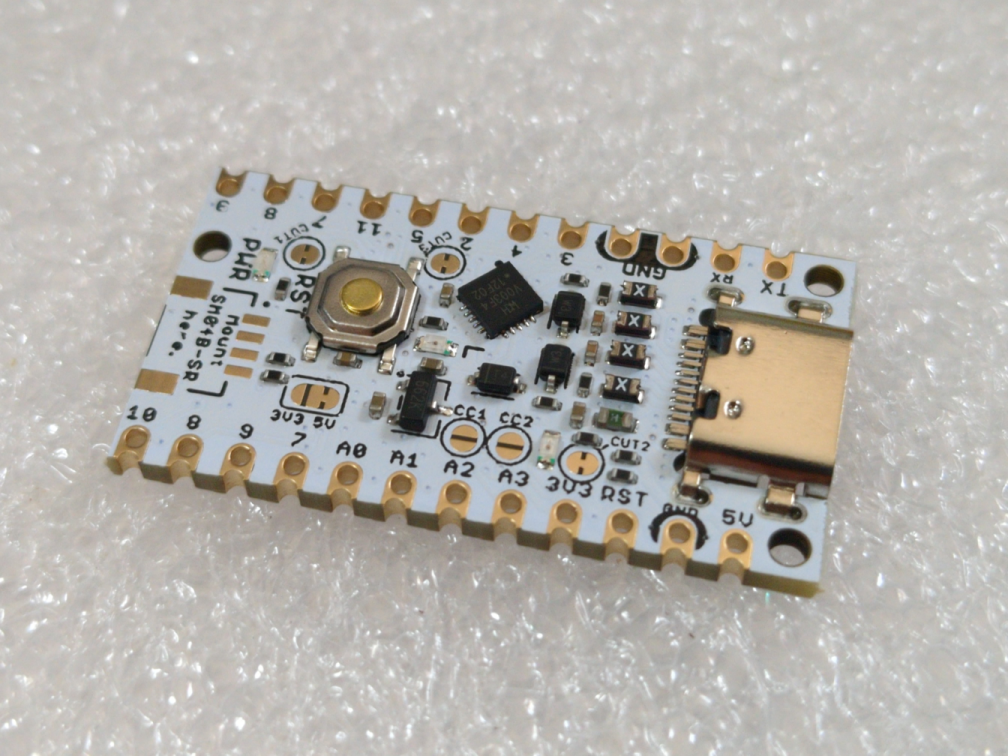

基板単体だとLチカくらいしかできないのかな。

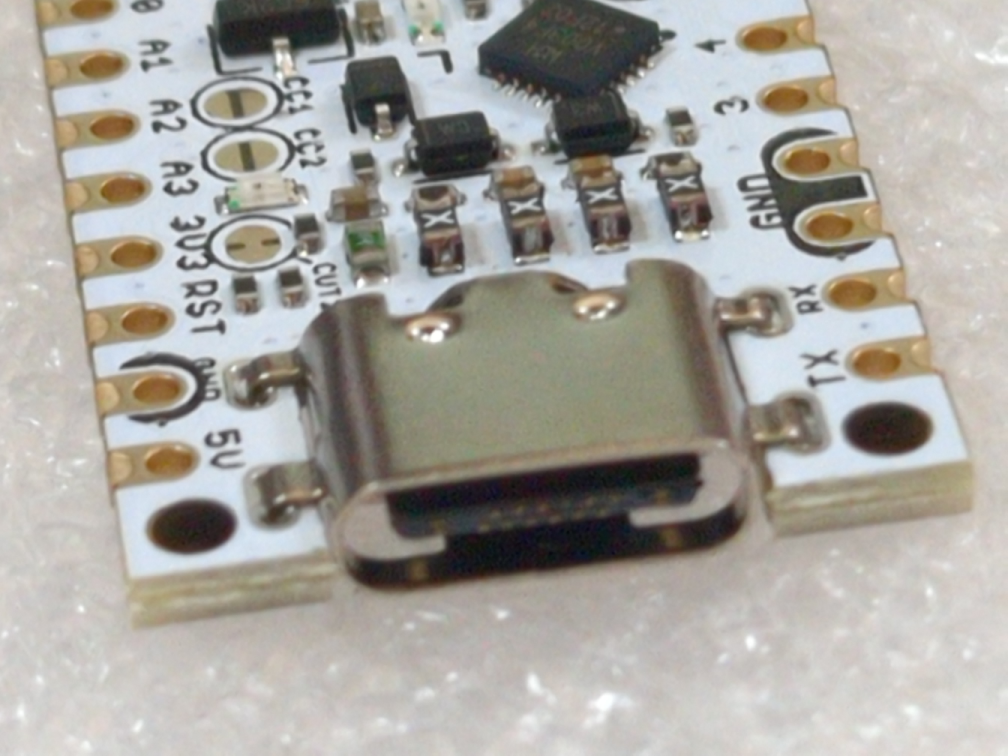

Type-Cなのがイマドキのボードな感じ。

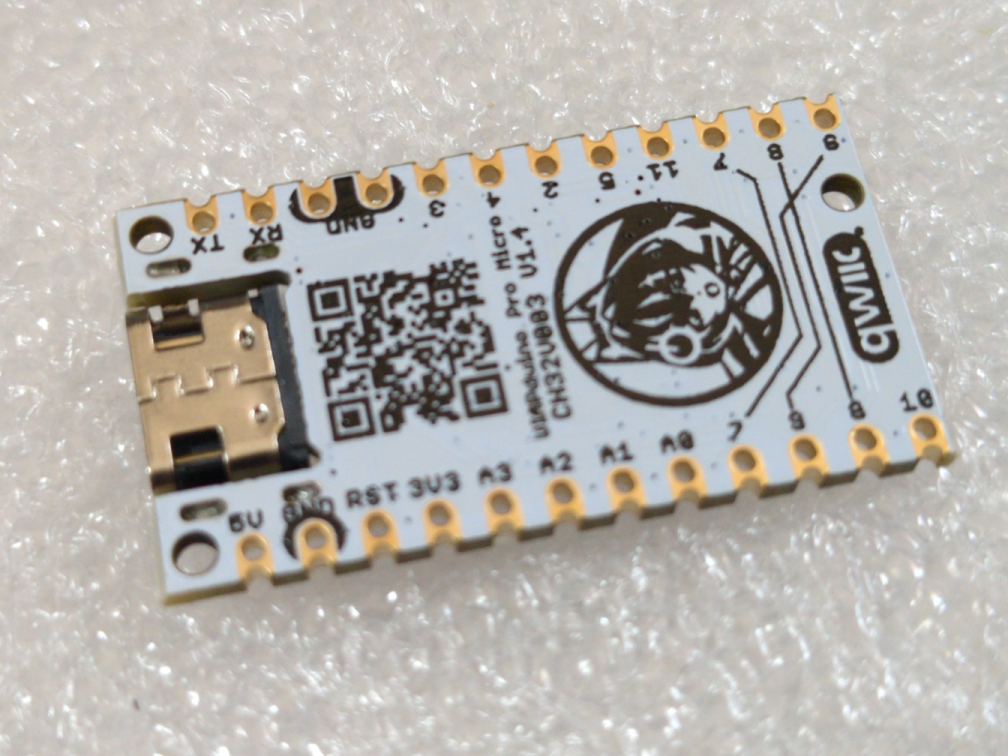

基板裏のQRはこのURLを指している。

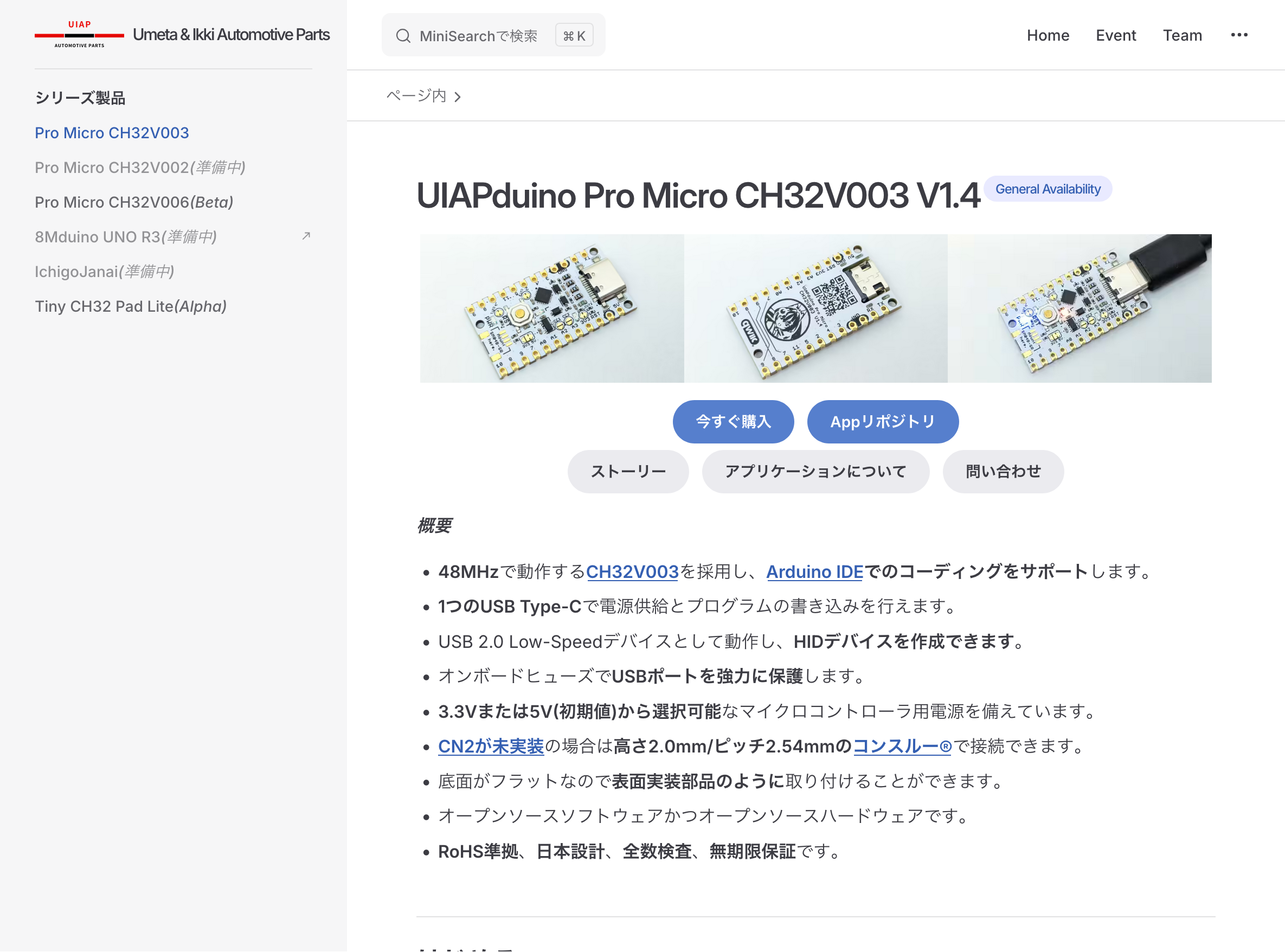

UIAPduino Pro Micro CH32V003 V1.4 | UIAP
https://www.uiap.jp/uiapduino/pro-micro/ch32v003/v1dot4
マイコンは、CH32V003。RISC-V MCU 48MHz。Flash 16KB、SRAM 2KB。
32-bit General-purpose RISC-V MCU CH32V003 - Nanjing Qinheng Microelectronics Co., Ltd.
https://www.wch-ic.com/products/CH32V003.html
「USB 2.0 Low-Speedデバイスとして動作し、HIDデバイスを作成できます。」とあるので、ソフトウエアUSBが動くのね。マウスジグラーくらいは作れそうかな。

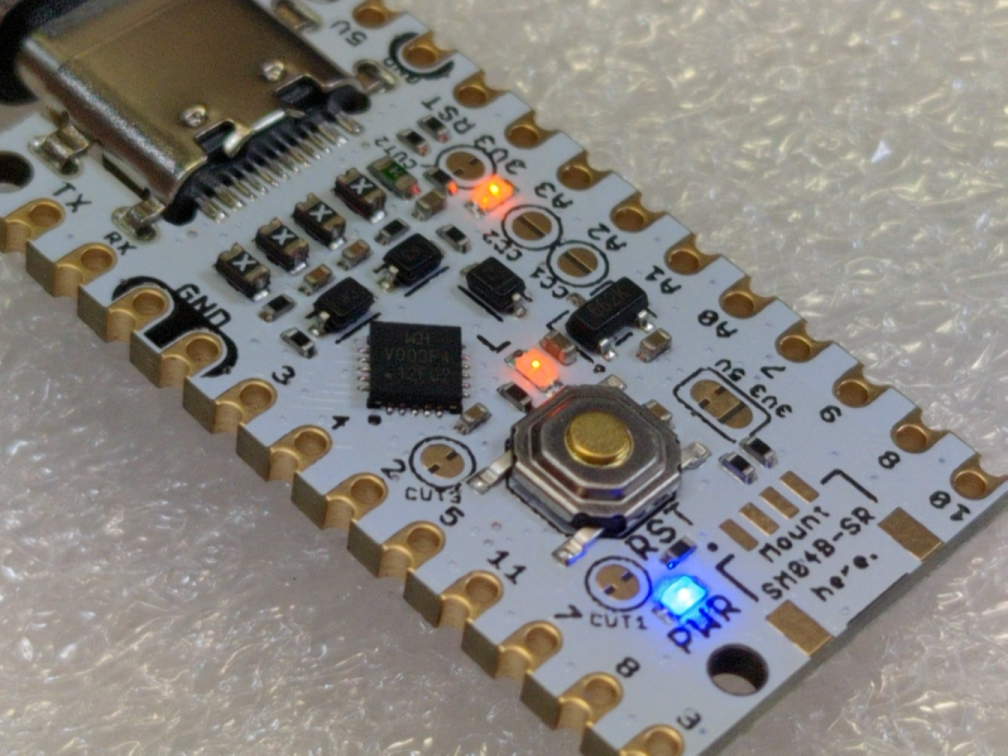

そのまま通電すると、USB端子側からオレンジ・オレンジ・青のLEDが３つあるのがわかる。中央のオレンジはハードビート点滅している。輝度は、ほとんと眩しくない。
この状態では、macOSからは、USBデバイスとしては認識されていない。
開発環境は、Arduino IDEのようだ。

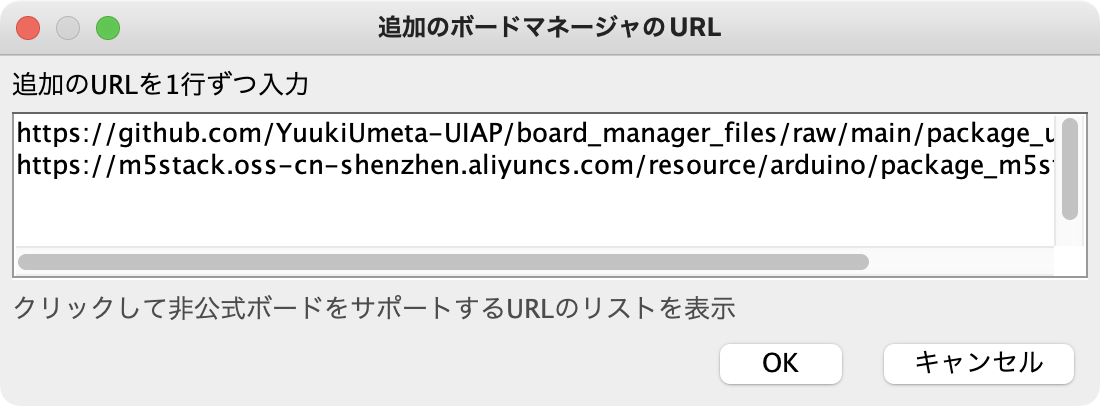

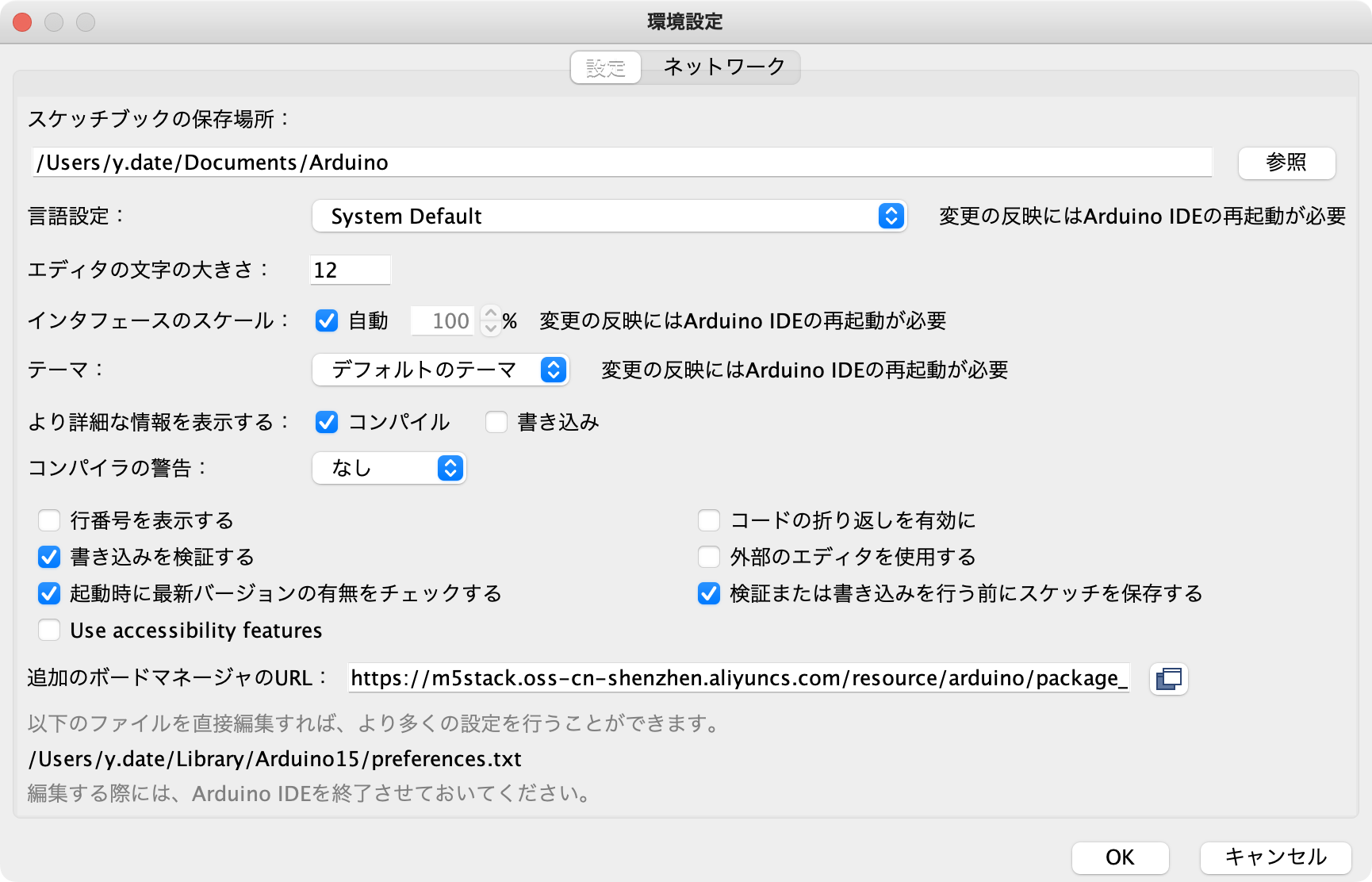

Arduino IDEで追加のボードマネージャのURLに以下をを追記する。
https://github.com/YuukiUmeta-UIAP/board_manager_files/raw/main/package_uiap.jp_index.json

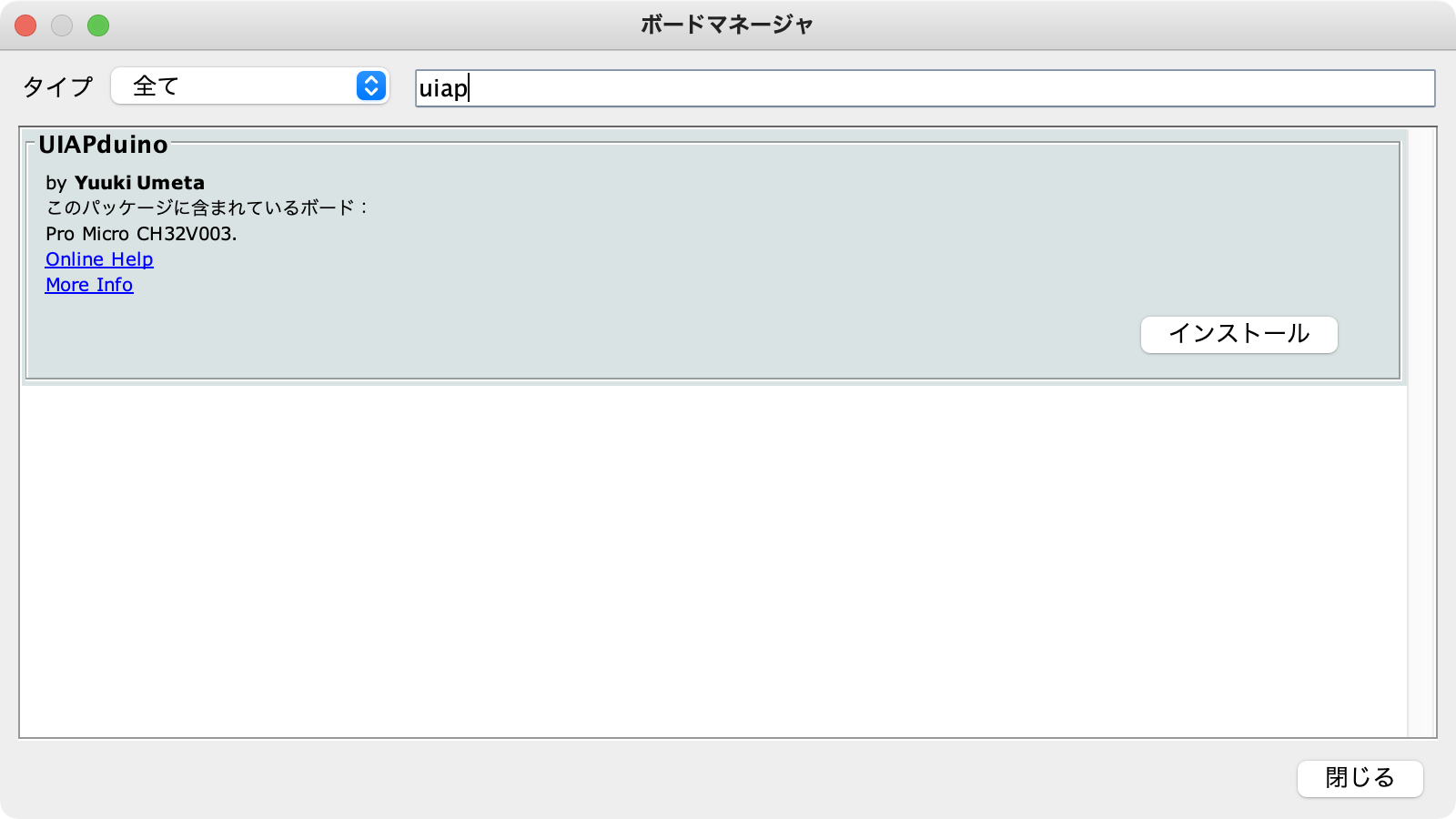

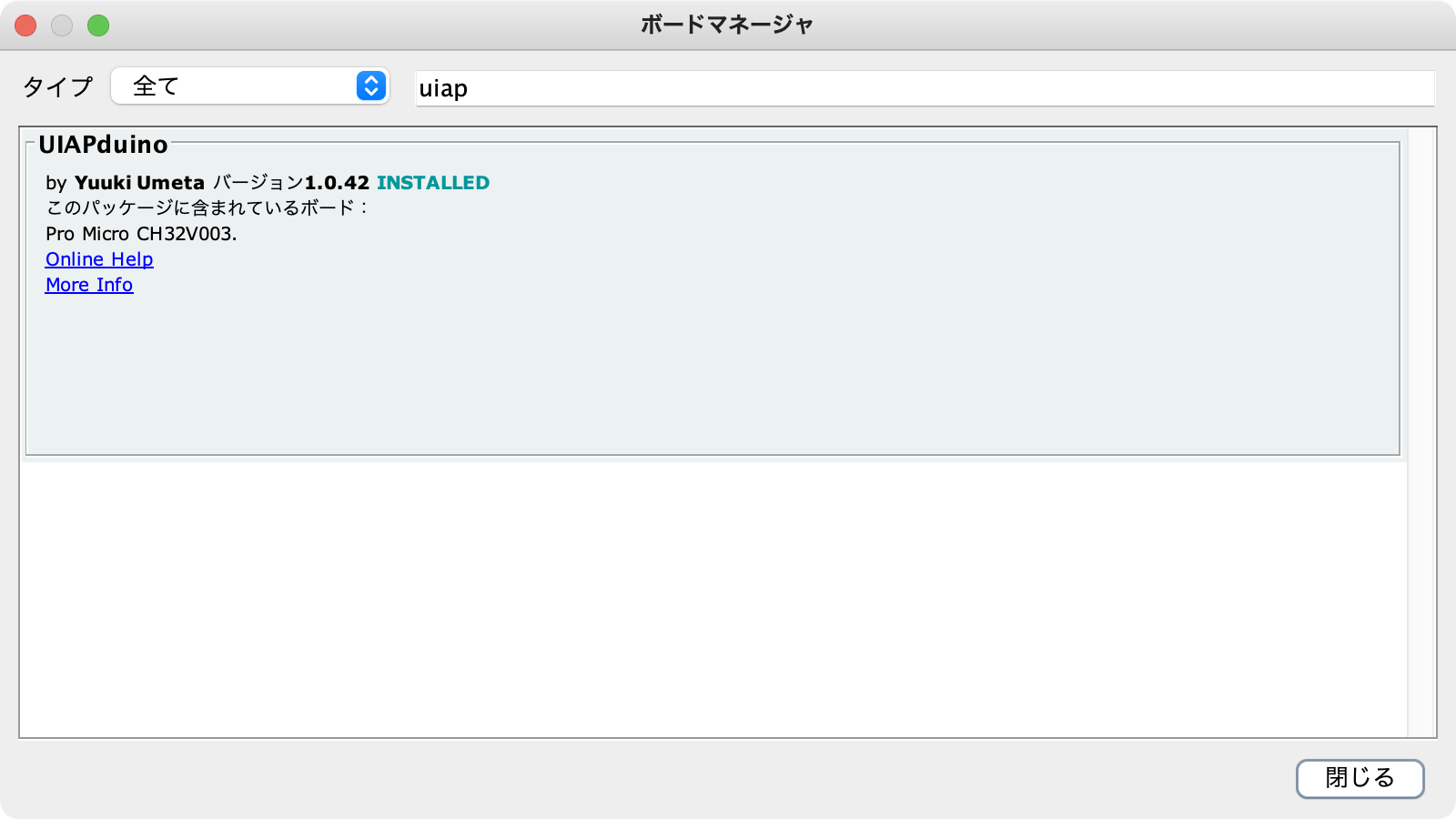

ボードマネージャを開いて、uiapを検索し、UIAPduinoをインストールする。
ちょっと時間がかかるけど、インストール完了。v1.0.42がインストールされた。
専用のスケッチサンプルは入ってない感じ。
デフォルトのBlinkサンプルを開いて、少し改変する感じ。といっても、LED_BUILTINのGPIO番号を最初に指定するだけ。
#define LED_BUILTIN 2
void setup() {
pinMode(LED_BUILTIN, OUTPUT);
}
// the loop function runs over and over again forever
void loop() {
digitalWrite(LED_BUILTIN, HIGH); // turn the LED on (HIGH is the voltage level)
delay(1000); // wait for a second
digitalWrite(LED_BUILTIN, LOW); // turn the LED off by making the voltage LOW
delay(1000); // wait for a second
}

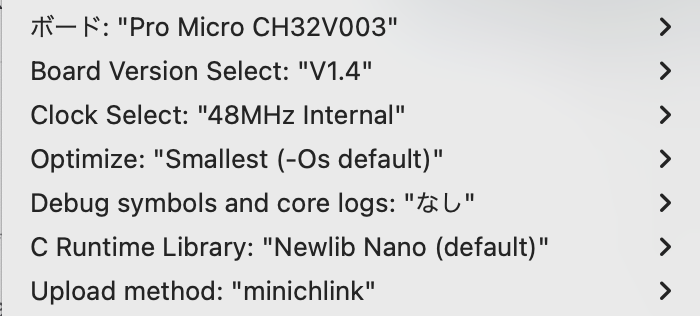

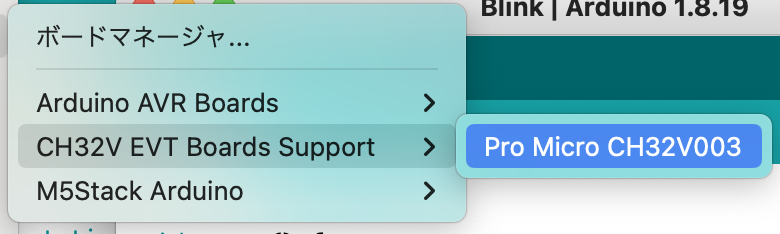

ボードの設定は、ドキュメントには「UIAPduino」と書かれていたのだけど、「CH32V EVT Boards Support」になっていた。 その中の「Pro Micro CH32V003」を選択する。
その他の設定はいじらずにデフォルトのまま。
リセットボタンを押しながらボードをmacOSのUSBポートへ接続し、リセットボタンをすぐに離す。LEDは青いPWのみが点灯している。

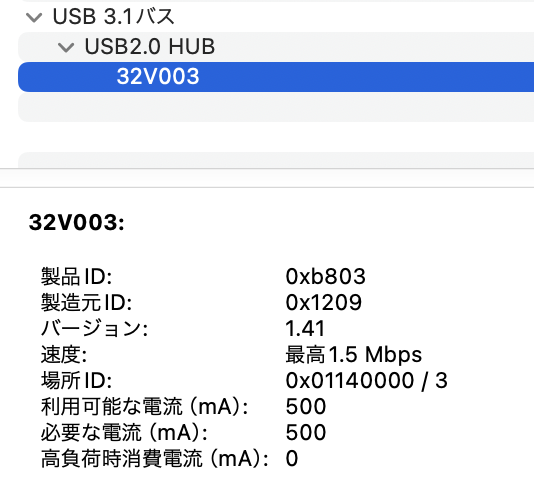

OSからはこんな感じで見えている。
シリアルポートとしては見えてない。USB CDCではないのか。
% ls /dev/tty.*
/dev/tty.Bluetooth-Incoming-Port
なんかデバドラがいるのかな？

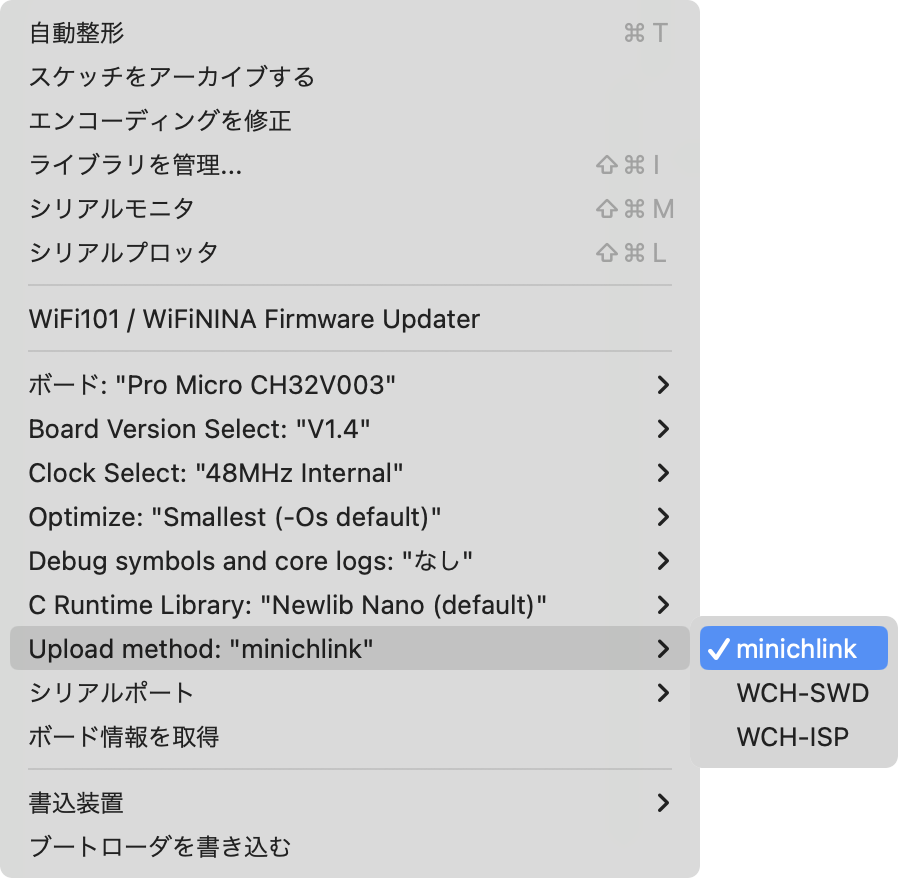

アップロードメソッドが違う？
いいじゃん、なかなか面白くなってきたw
