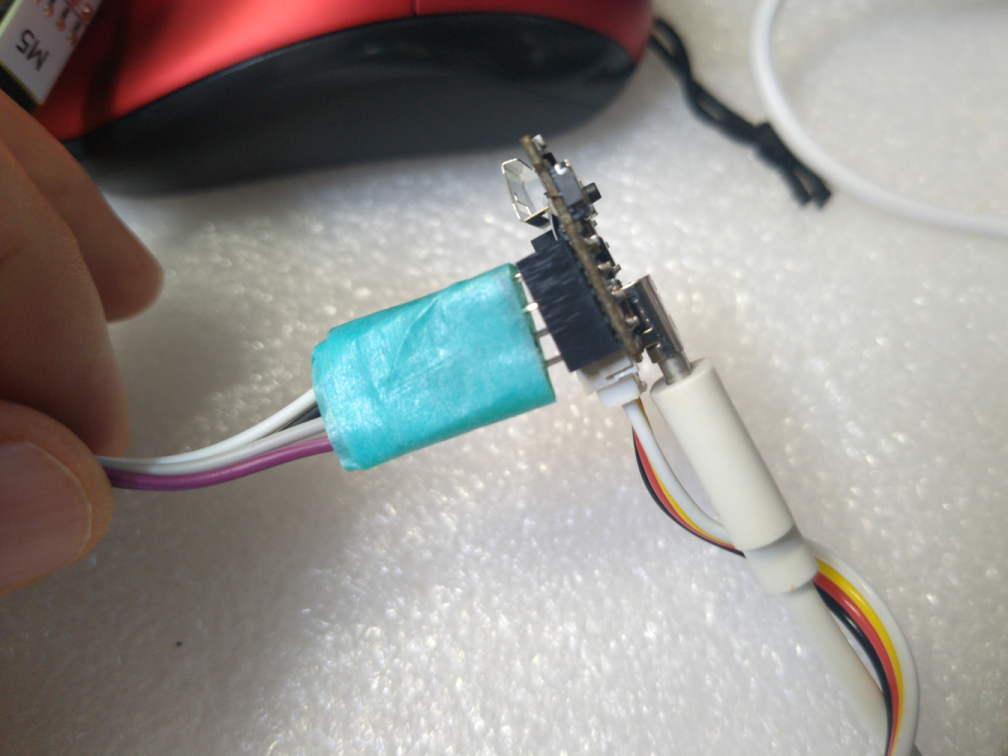

ATOM系を使っていると、Groveポートが足りない。こんな感じでピンからGroveに変換するのもみっともない感じになってしまう。

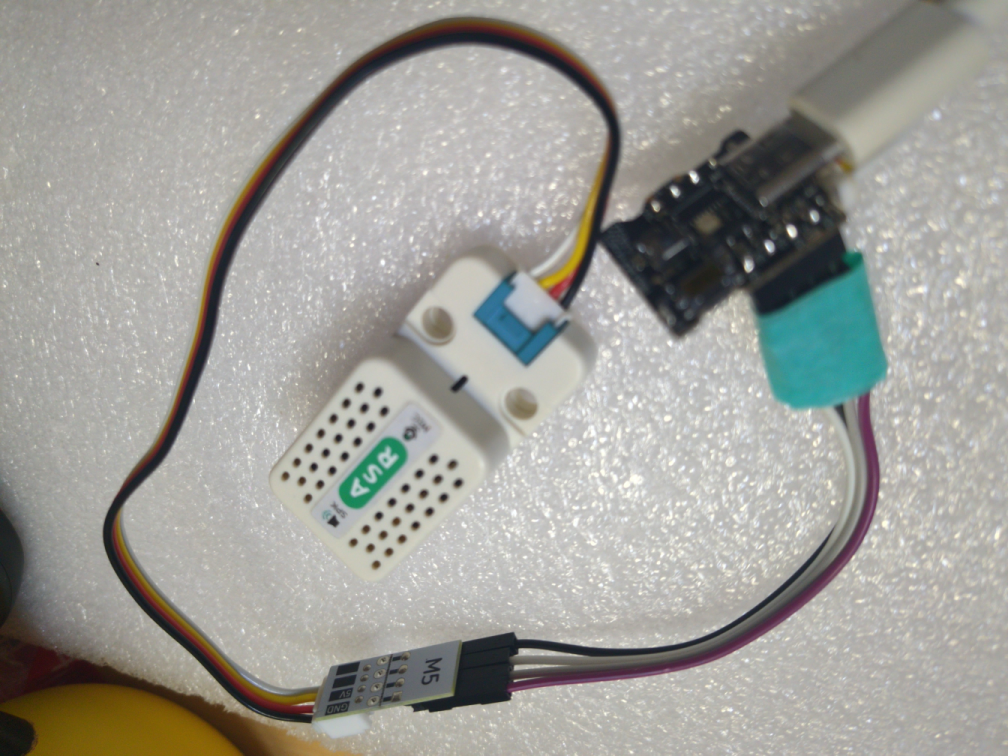

HUBを使うという手もあるけど、スケッチ書くときにめんどくさいのでイマイチ。
そんなときのために、M5Stack純正では、Unit PortABCが用意されている。
また、機能的には、PortABCと似ているけど、秋田先生の作ったExtPortForATOMというユニット基板もある。こちらはスイッチサイエンスで頒布している。

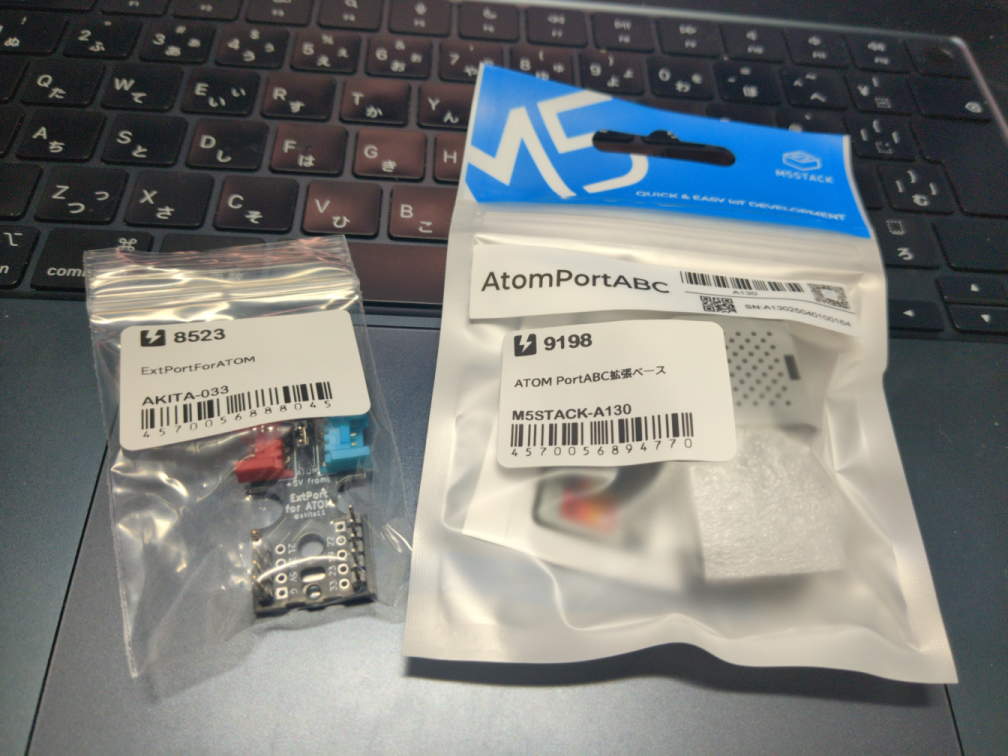

今回は両方を入手してみた。

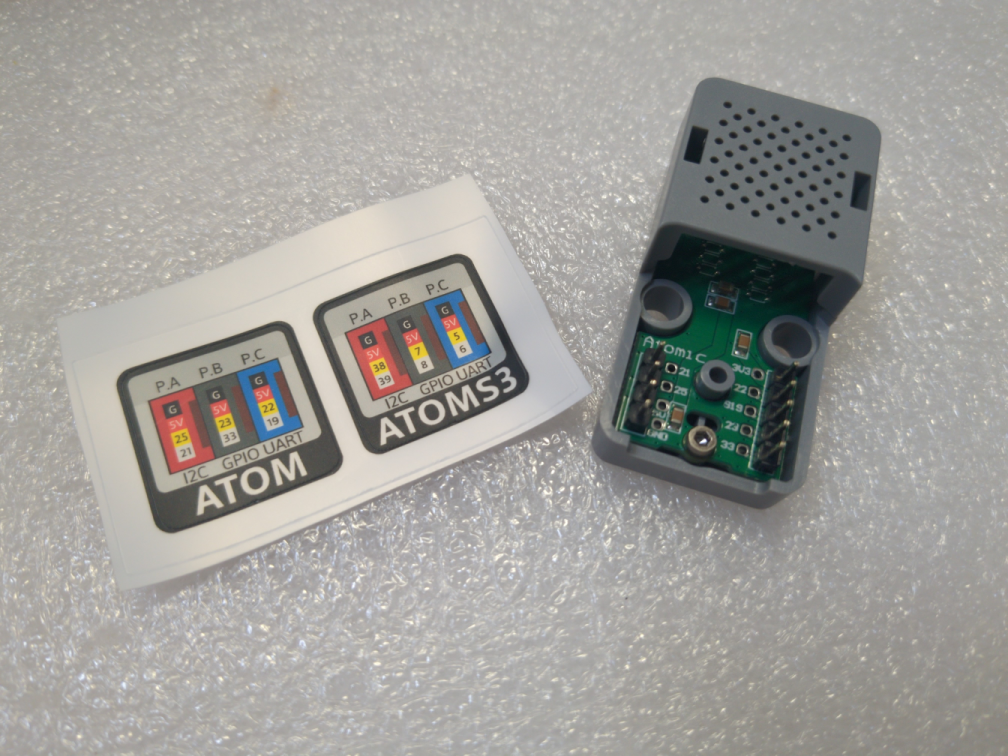

まずは、PortABCから。中身はこんな感じ。ATOMとATOMS3で配線ポートが変わるのでシールが付いている。でも、これをどこに貼れというのだろうか...

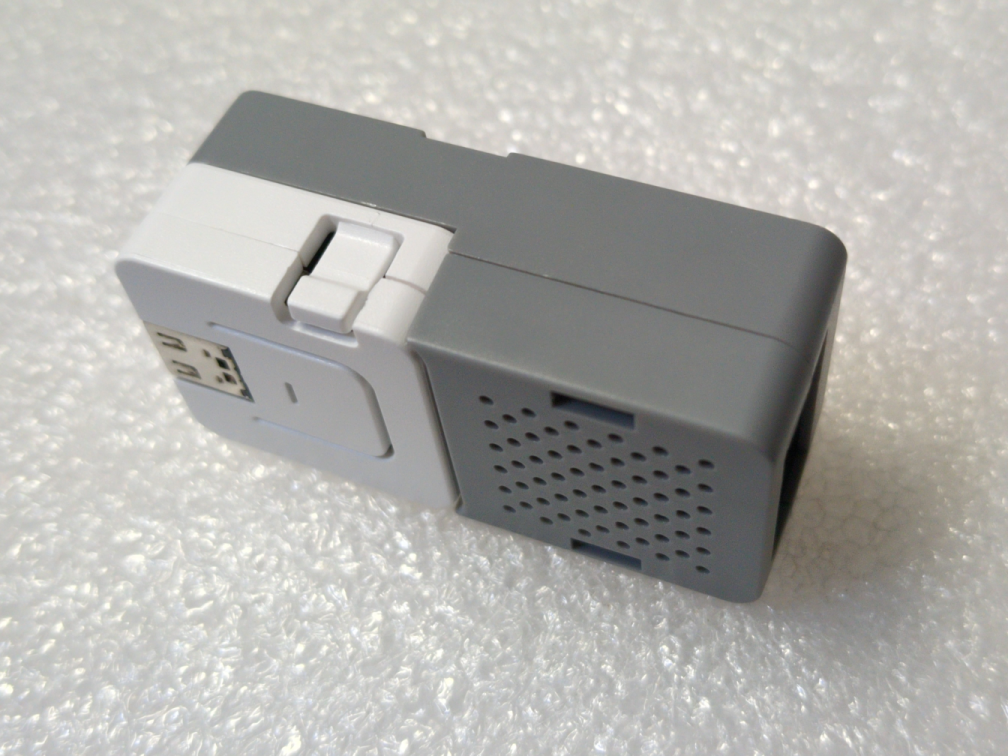

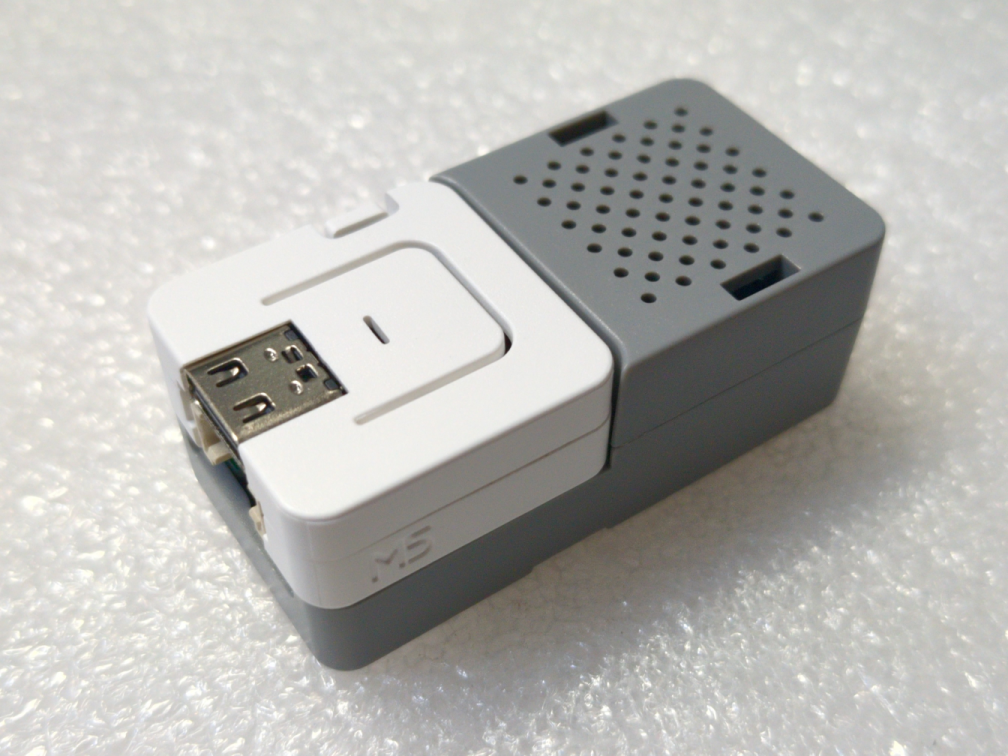

ATOM S3 Liteを着けてみるとこんな感じ。うーん、デカい...
ATOMのGroveポート以外に背面の端子から３つのポートを引き出している。ポートのコネクタは、赤、灰、青になっていて、添付のラベルでは、それぞれ、I2C, GPIO, UARTに割り当てられている。まぁ、ソフトウエアで割り当てを変更したらどうにでもなるのだけど。

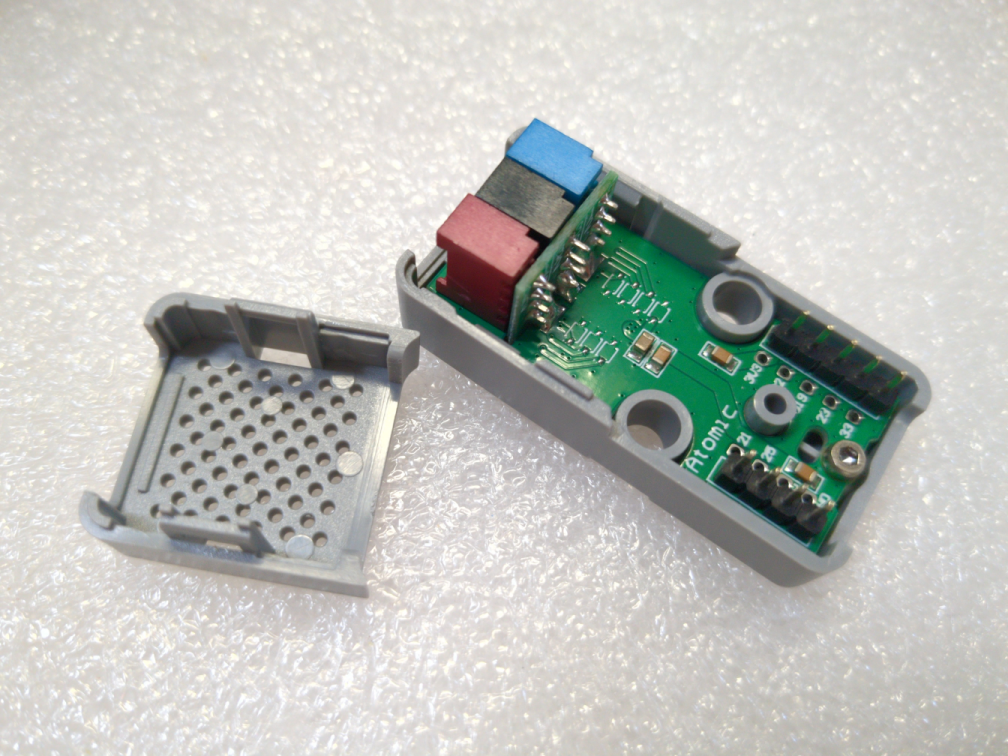

ATOM S3 Liteのケースを外してみたのだけど、デカい感じに変わりはない。

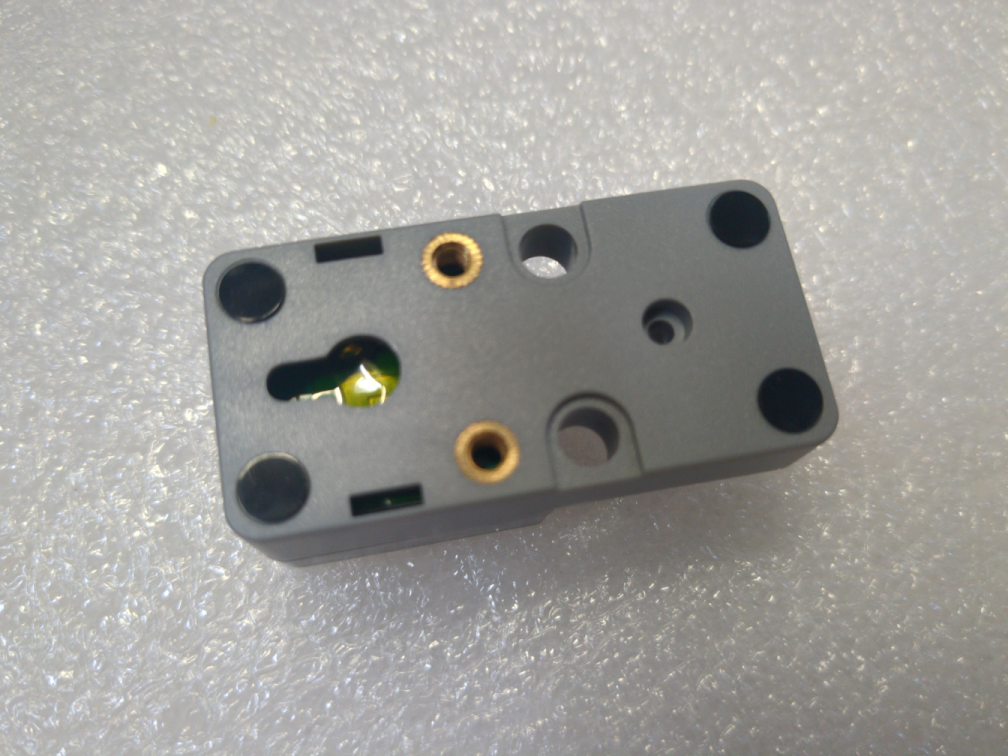

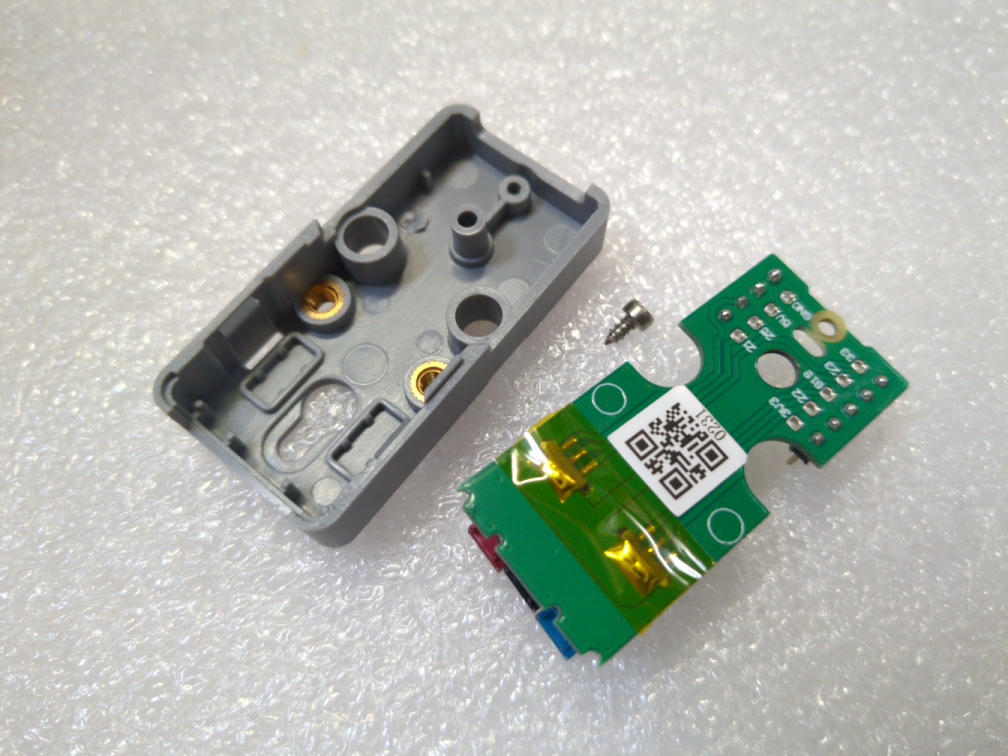

PortABCのほうもバラしてみる。

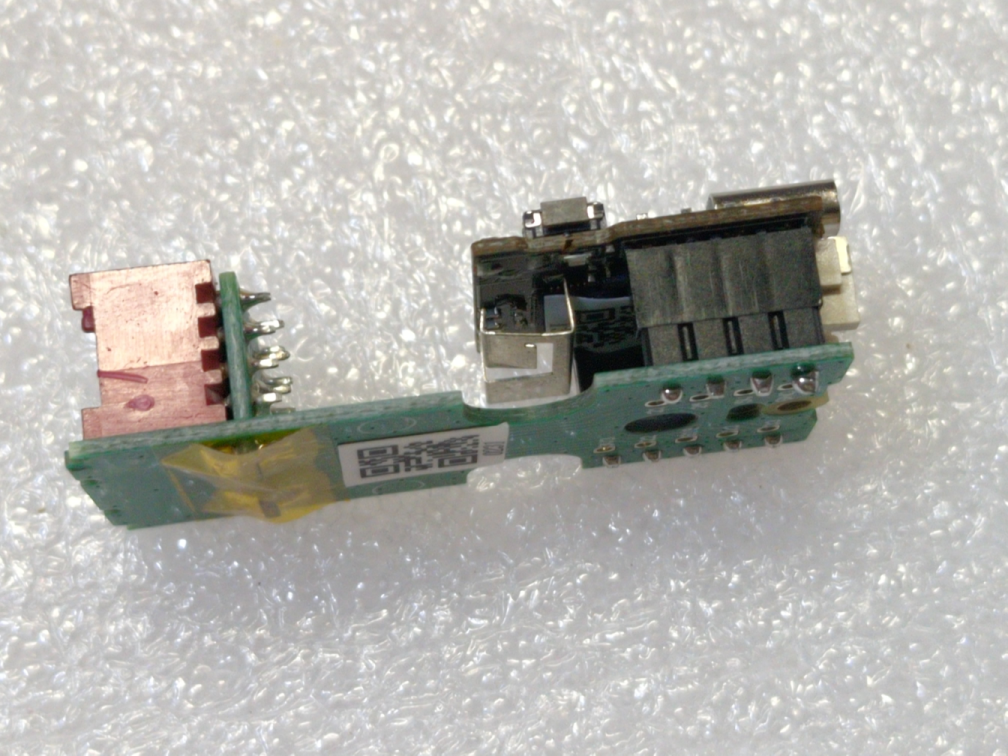

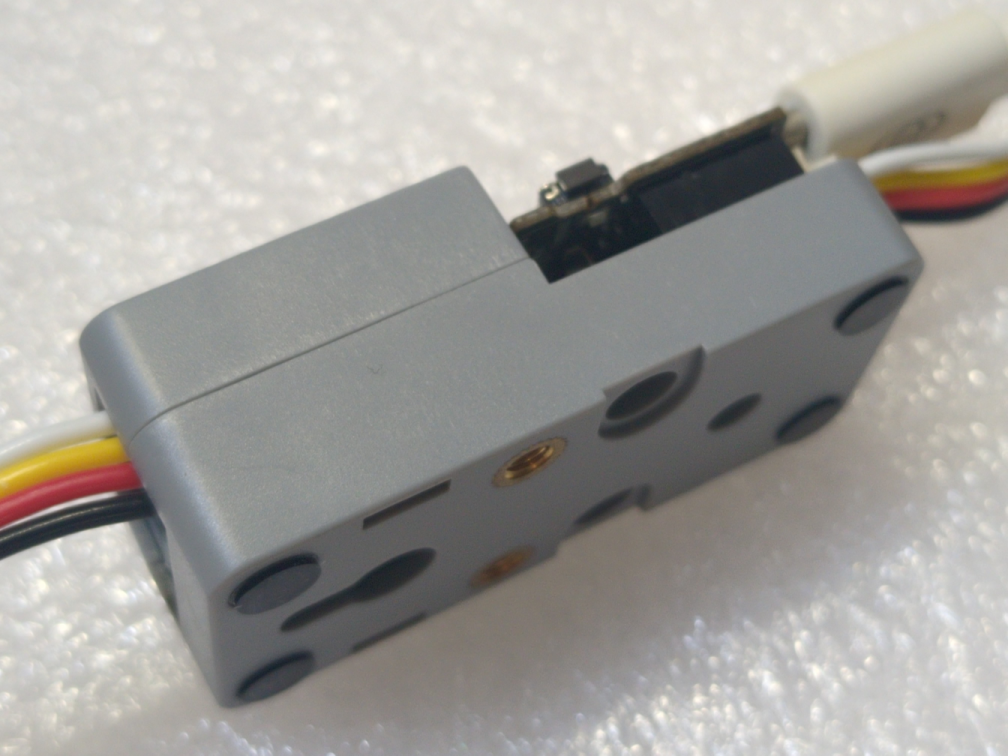

いかんせん、Groveが縦に３つ付いているので、高さがかせげない。ATOMのほうもピン接続が結構な高さになってしまっていて、バラす意味はあまりなさそう。
