邪魔なのでケースをバラしたい。
こんなものを分解しようという人はあまりいないようで、資料がほとんどない。
嵌合にガタはない感じで、どこにツメがあるのかわからない。

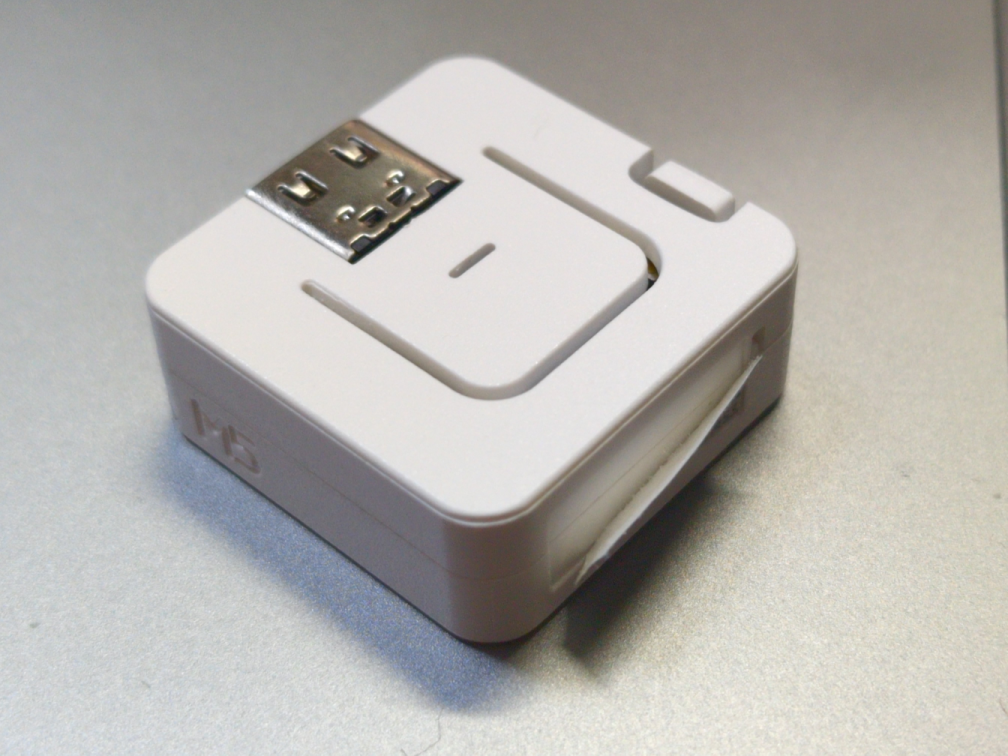

とりあえず、背面のシールを剥がしてみたけど、ここにあるのは固定用の2mmネジ穴だった。

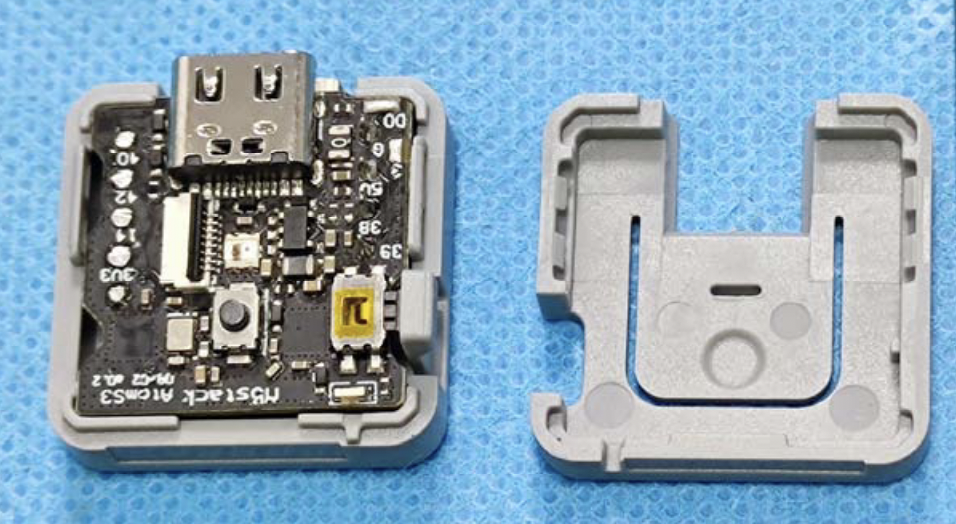

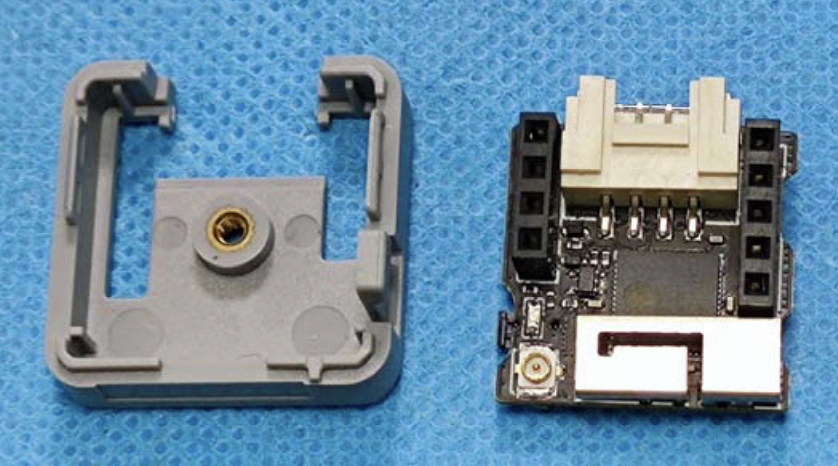

FCCの申請データに分解したところを見つけた。
https://fcc.report/FCC-ID/2AN3WM5ATOMS3/6228008.pdf
なるほど、ツメはUSB端子の両側にあるのね。しかし、ここに何かを突っ込んで分解するのは難しそう。反対側からアプローチして力を入れて無理やり外すしかないかな。
たぶん、シリーズは皆同じ金型で同じ構造の色違いだろう。

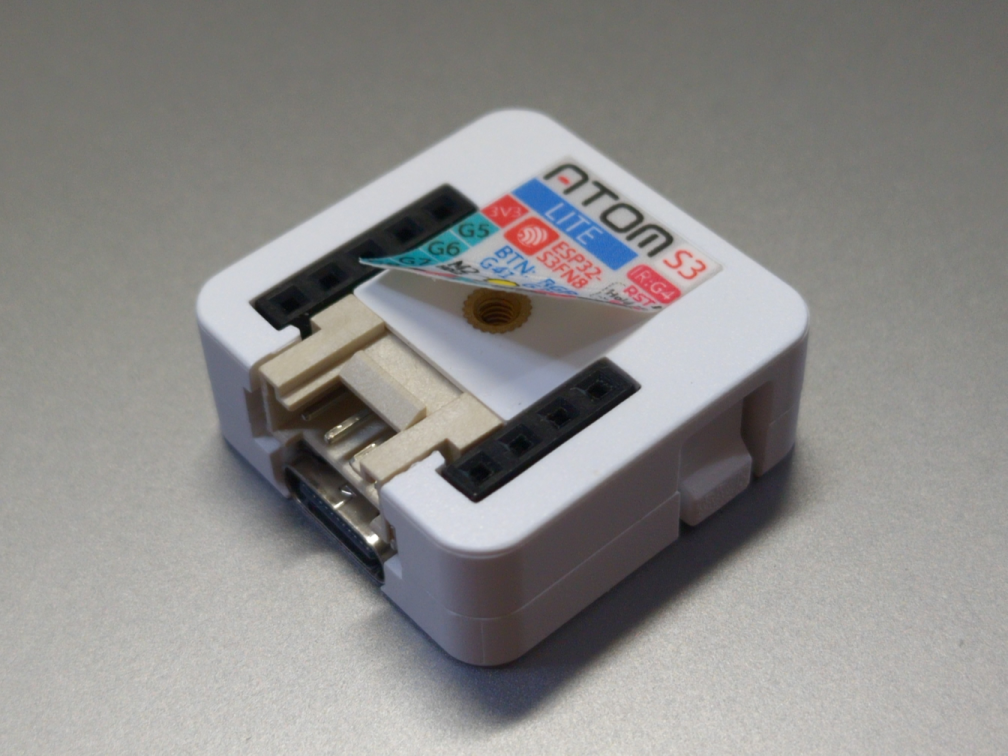

今回のターゲットはATOM S3 LITE。まずは、型番の書いてあるシールを剥がす。

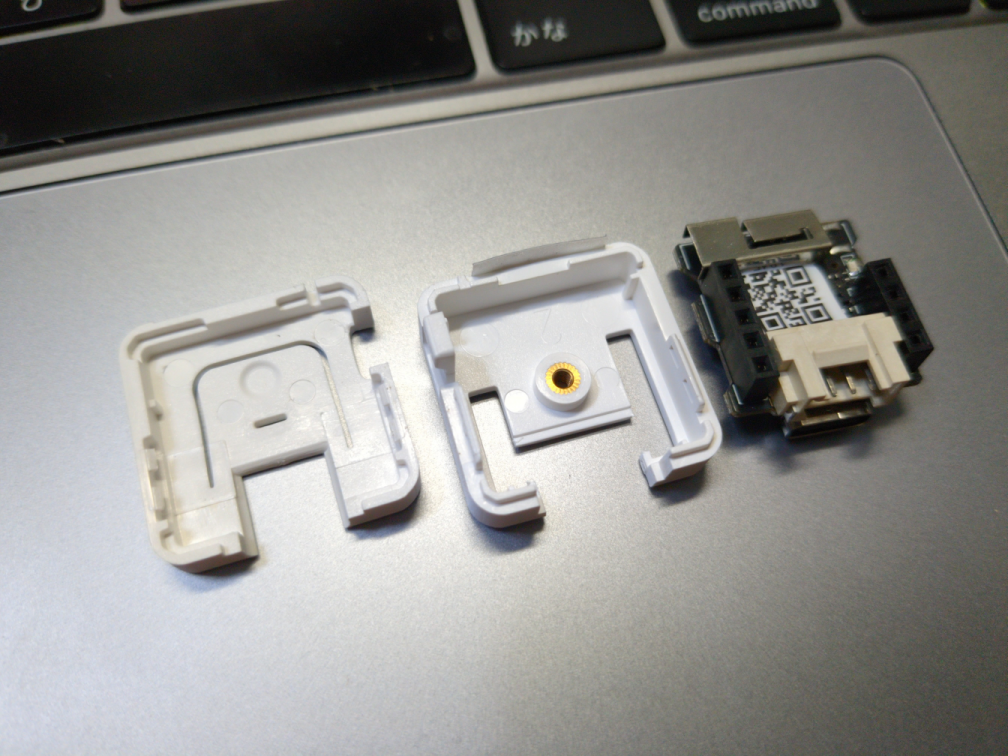

シール側から力をかけて割ると、うまく外れた。分解ヘラなどは使わなくても手だけで割れる。

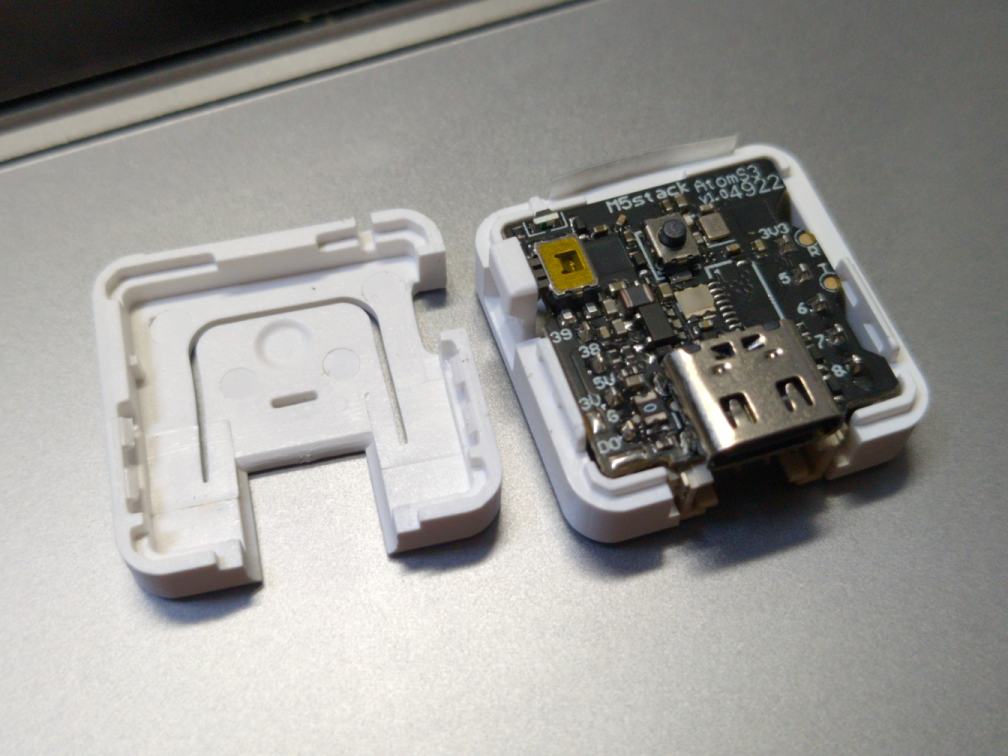

コストがかかるからか、フレキのコネクタはつけられていない。
FCCの写真と比べると、外部アンテナの端子は省略されている。QRコードは生産管理用かな？

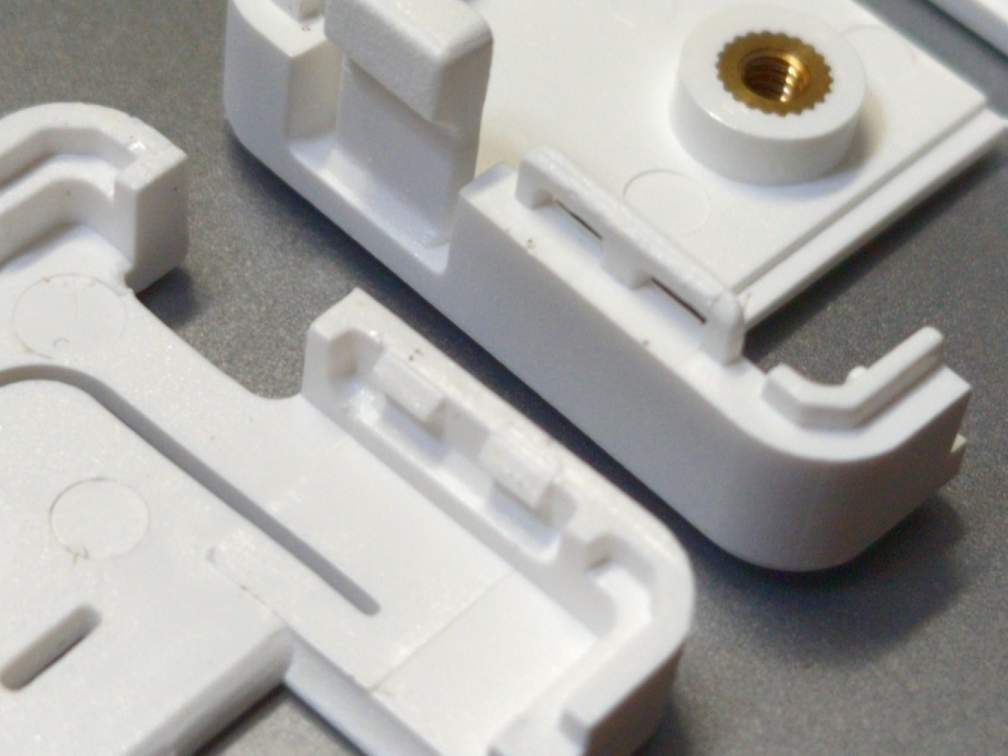

ツメはこんな感じ。
分解しても、ひとまわりくらいしか小さくはならない。
Groveコネクタとか、メスのピンとかを外さないと薄くならない。WiFiアンテナあるので、外しても半分くらいの高さ分しか稼げない。
