でもなんか捨てるのももったいないので、3Dプリントでサーボホーンが作れないか調べてみる。
サーボ側のギアが細かいので、0.4mmノズルでの3Dプリントでは無理かな...
やっている人が一人だけいた。
マイクロサーボSG90用サーボホーンの製作！オリジナル形状のサーボホーン作成にも便利に使えます【STL/f3dデータ公開】 | ぶらり＠web走り書き
https://burariweb.info/electronic-work/sg90-servo-horn.html
SG90 Micro Servo Horn with Gears by Tokyo_Bird - Thingiverse
https://www.thingiverse.com/thing:5164149/files

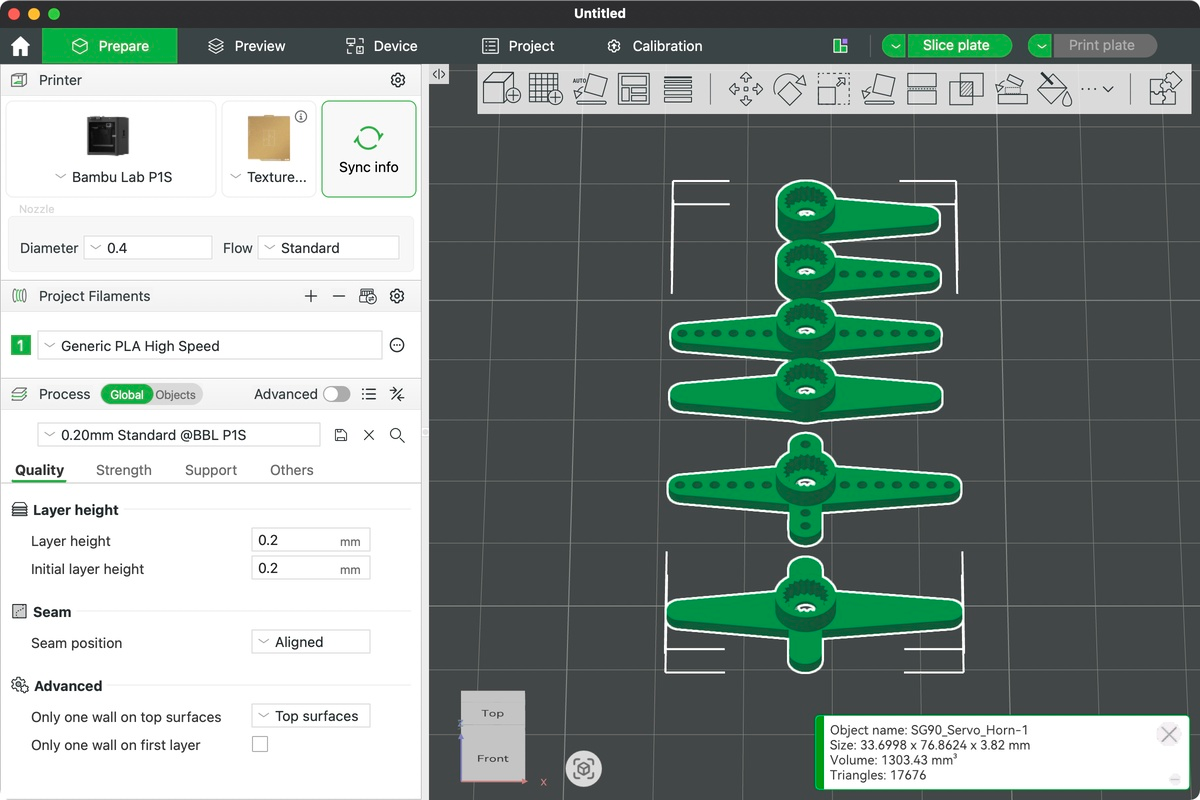

こちらのホーンもスリムなタイプではないみたいだけど、とりあえずそのままプリントしてみる。
このくらいのプリントなら10分未満というのは便利になったもんだ。記事ネタに困っているときには、ありがたいw

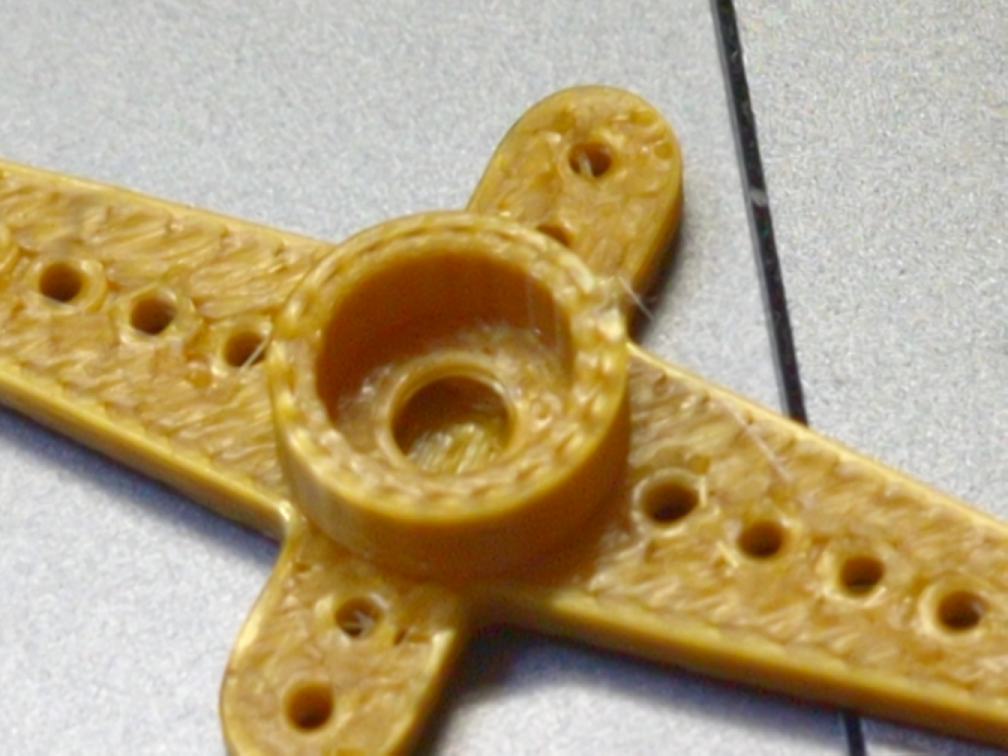

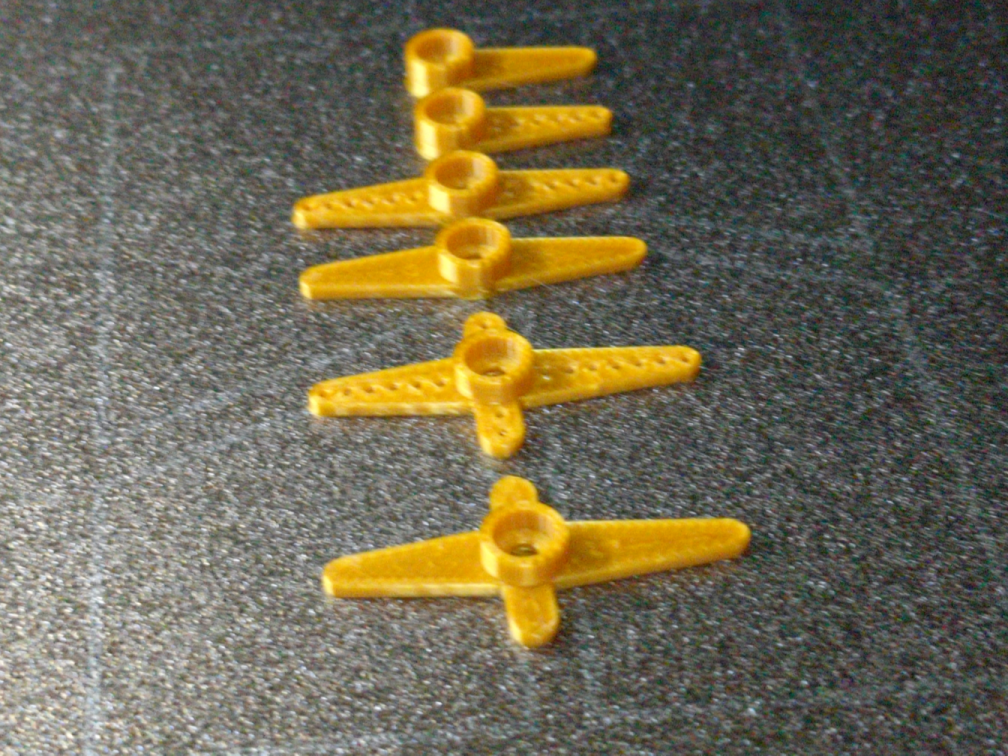

印刷できた。
ホーンの固定用のギアとの噛み合わせは、できているような、できていないような...

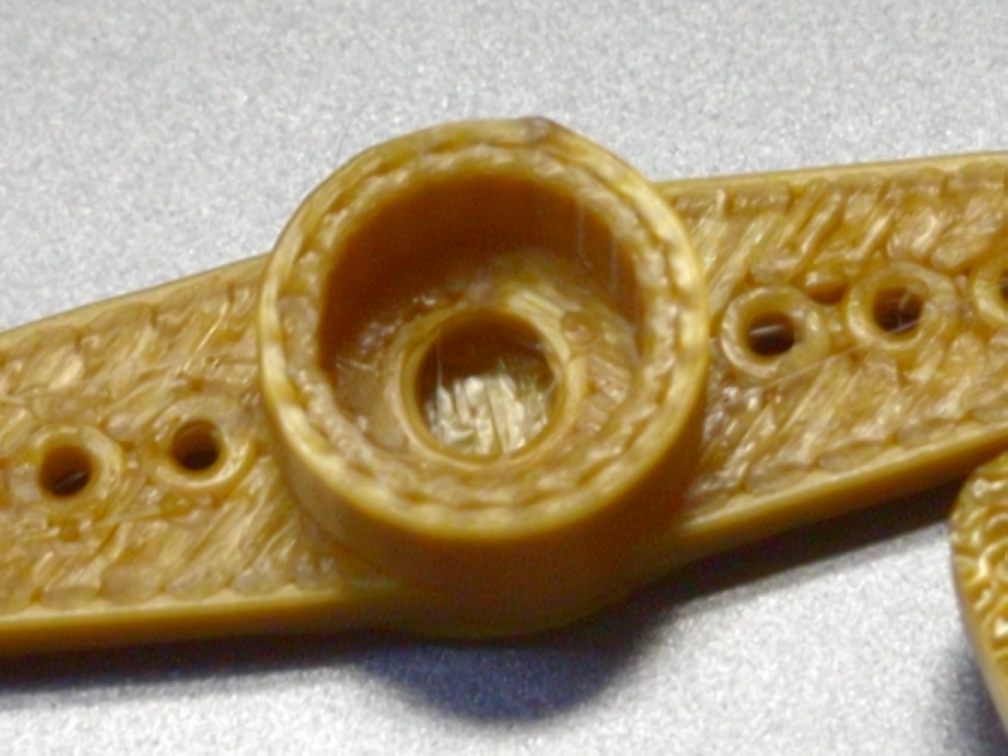

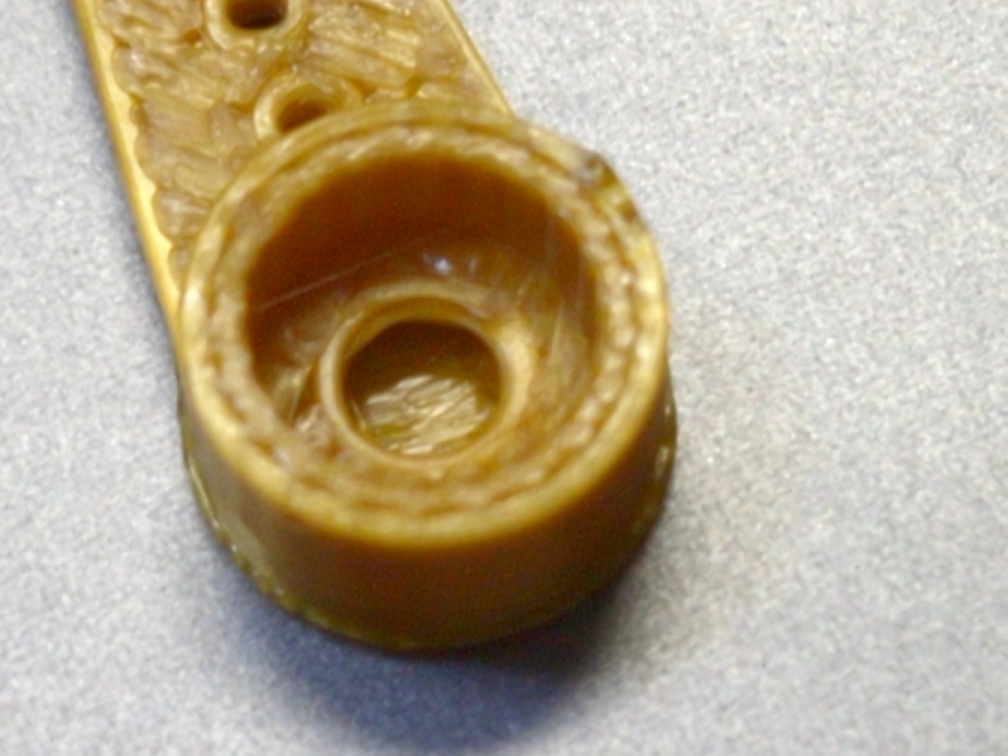

ホーン固定用のネジ穴があいてない。これは設計側で意図的なのかな？ 固定できないと困りそうだけど。

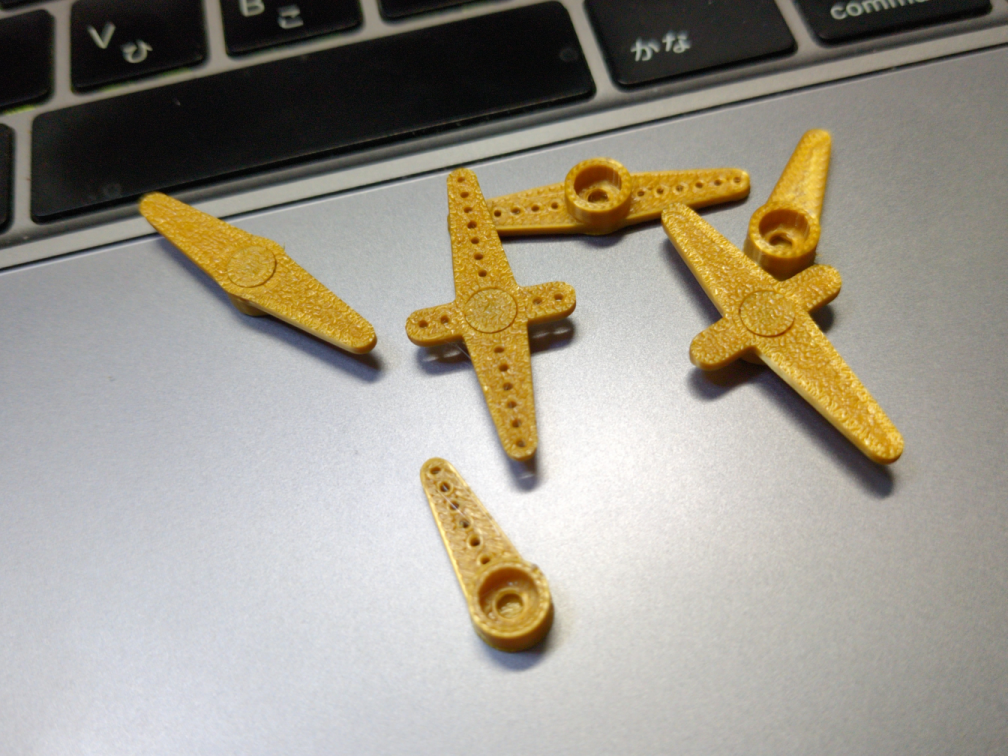

純正というか付属のホーンとくらべると、PLAで作ったせいか少し弱い。懸念のあった軸のギアは入って固定するのだけど、だいぶ遊びがある感じ。これは、ロボとかには使えないかもなぁ...
ノズルを細かくしてやればなんとかなるもんだろうか。もちろん、そこまではやらないけど。

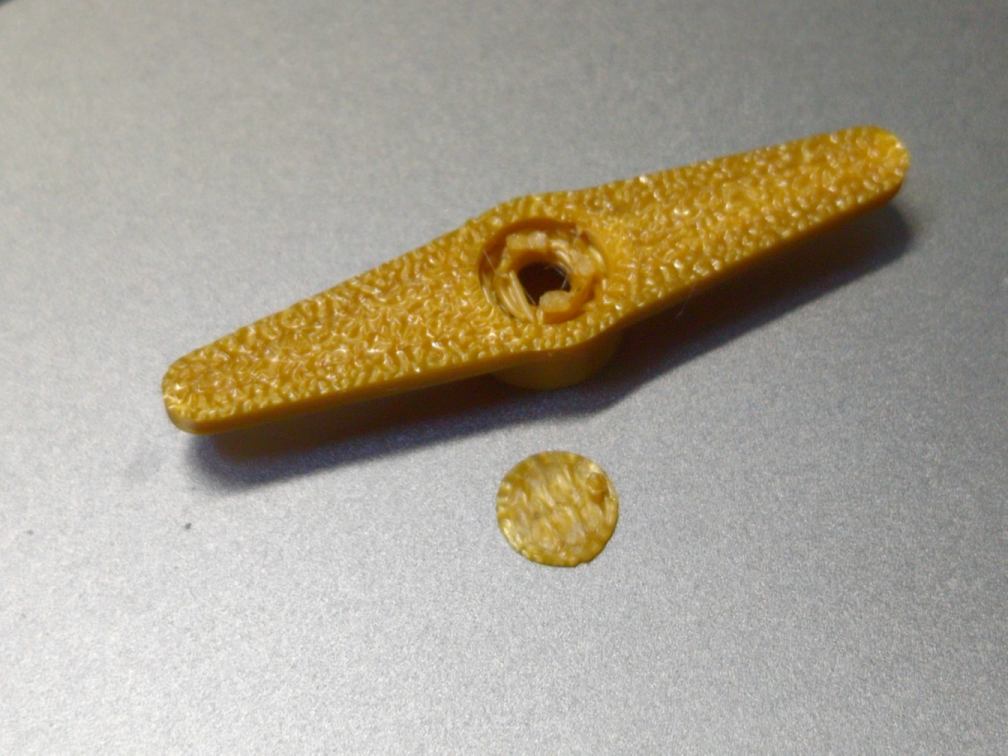

ネジ穴は、スライサーが薄くサポート入れている感じ。こじったら取れた。

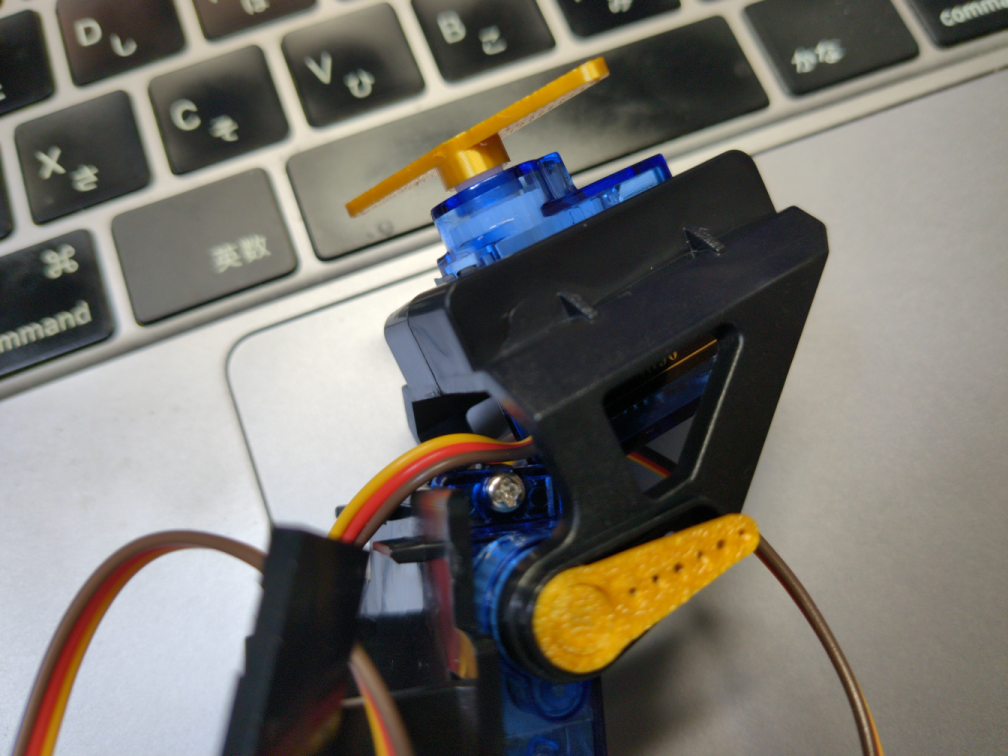

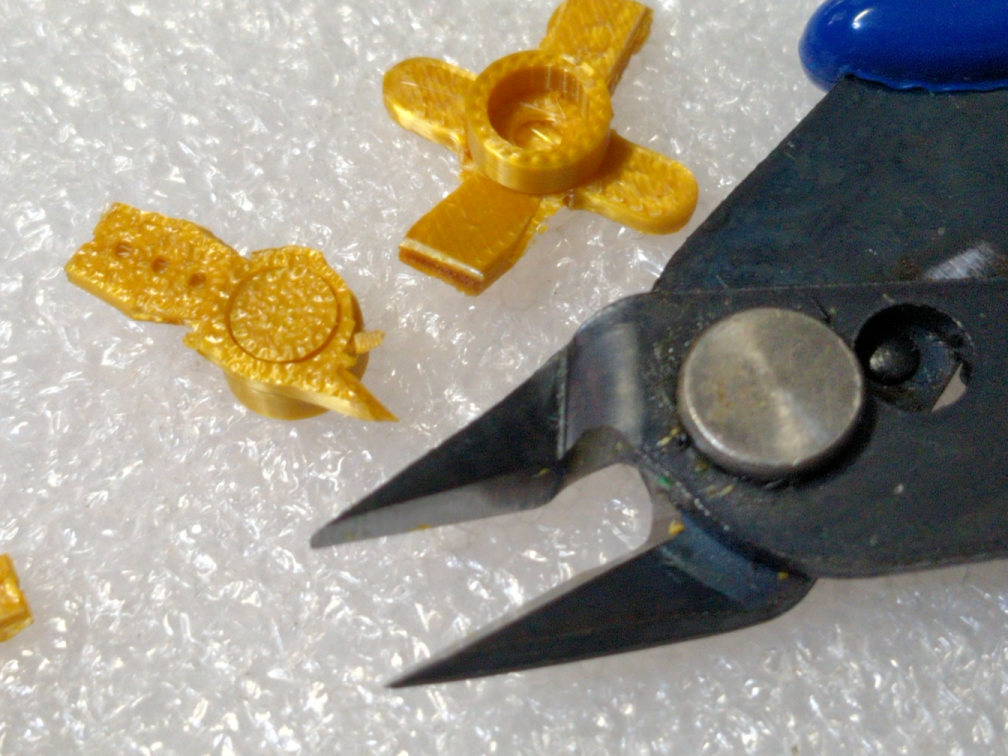

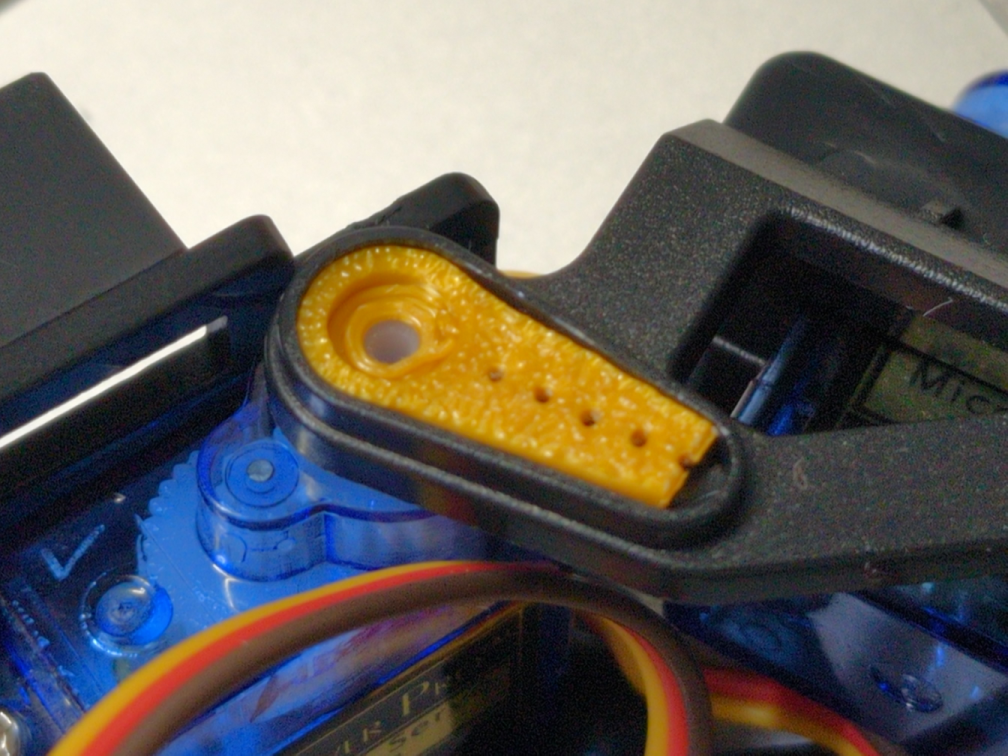

片持ちのほうはカットしたらはまった。

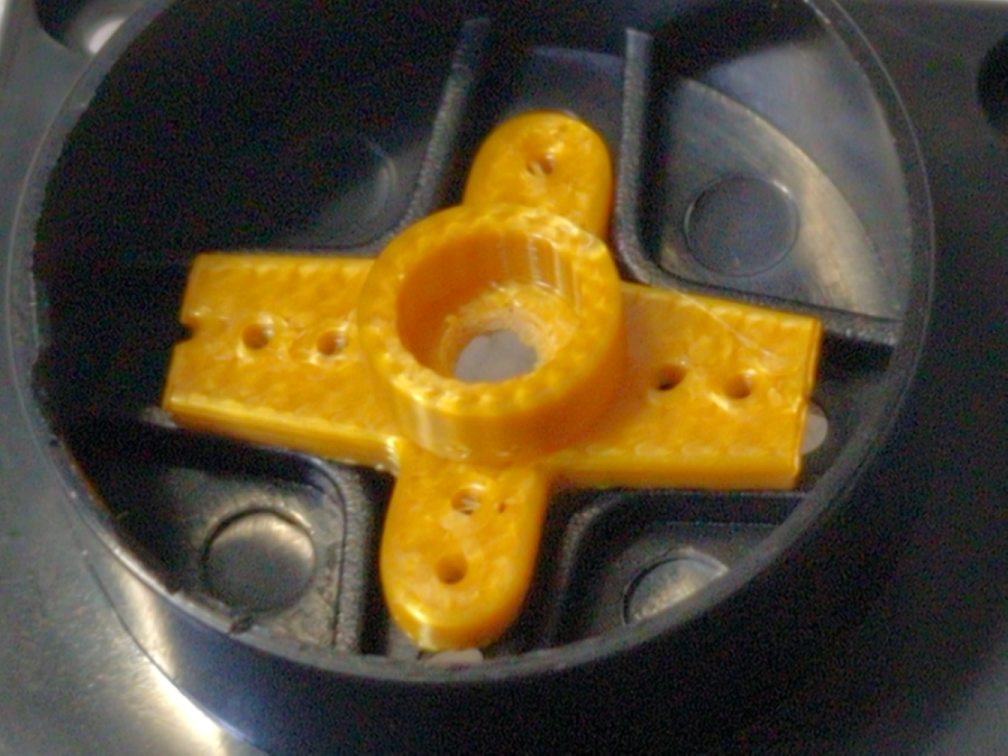

十字のほうははまらない...

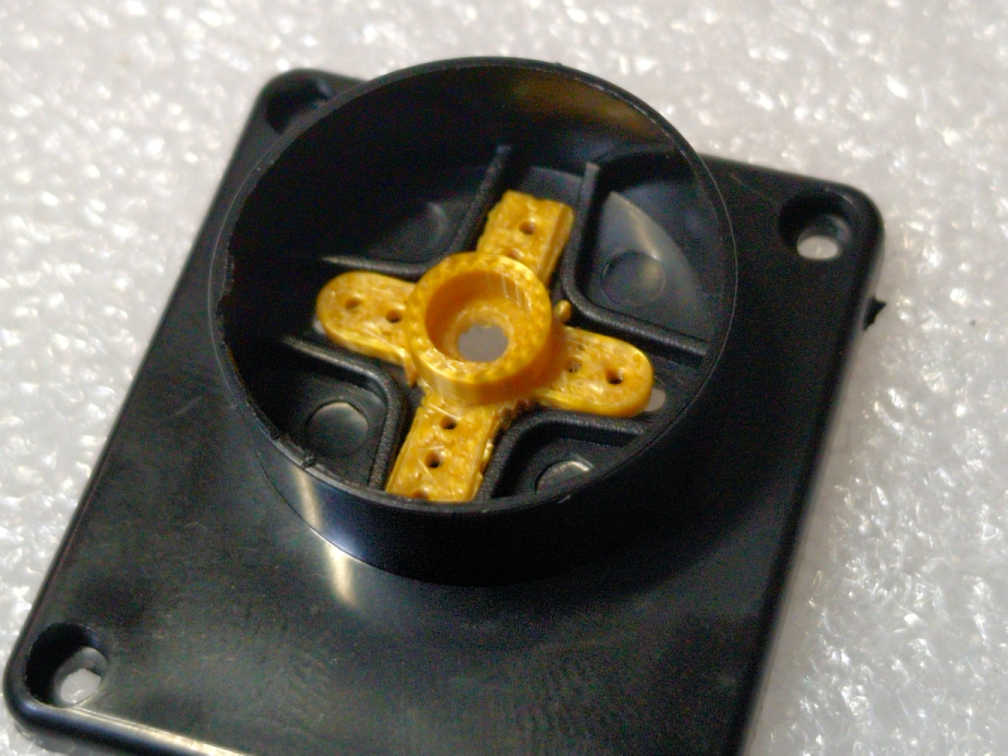

一応、カットしたら入るようになった。
んと、これはホーンの先の小さい穴と固定しろってことかな？
なんか、穴あわないというか、短いほうの羽はそもそも穴と合わないし、長い方も切りすぎたので穴があわない。

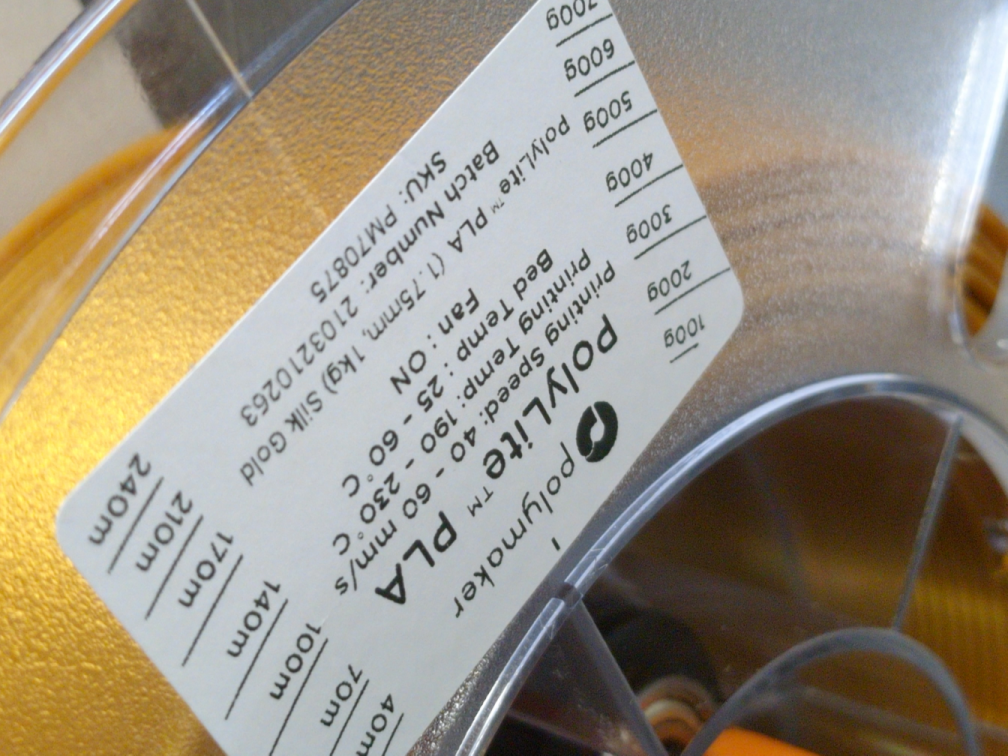

使ったフィラメントがPLAでも粘りのないタイプなので、後加工すると割れやすい。
これは、稼働させてホーンの強度を見る前に、お蔵入りかな...
これがイマイチだったのか、それとも、こういうプロダクトはみんな同じようなものなのか...
