pygamesで画面を表示するアプリを作っていたのだけど、解像度が上がったので、いろいろ調整が必要で難儀した。
展示機で使うので、このままでは都合が悪そうなので、ケースをデザインする。どっかのイベントに出ていたら「あー、あれか」と思ってね。CEATECには間に合わなかったけどね。
USBの電源サイドを下にして、ケーブルは前から後ろにまわそうかとデザインしていたけど、USBコネクタが大きすぎて、前飛び出してしまって具合が悪いので、多少格好が悪かろうと、上に電源差し込む方式にする。クレームが出たらスペースには余裕があるから内部で中継する形式にするかな。
本番は黒で刷る予定なのだけど、とりあえずゴールドシルクの捨てフィラメントで刷った。
結局、設計を決めるまでに４回もプリントしてしまったよ。ほんとは、２回くらいで仕上げたいのだけど、今回は電源の口の方向が変わったからしょうがない。

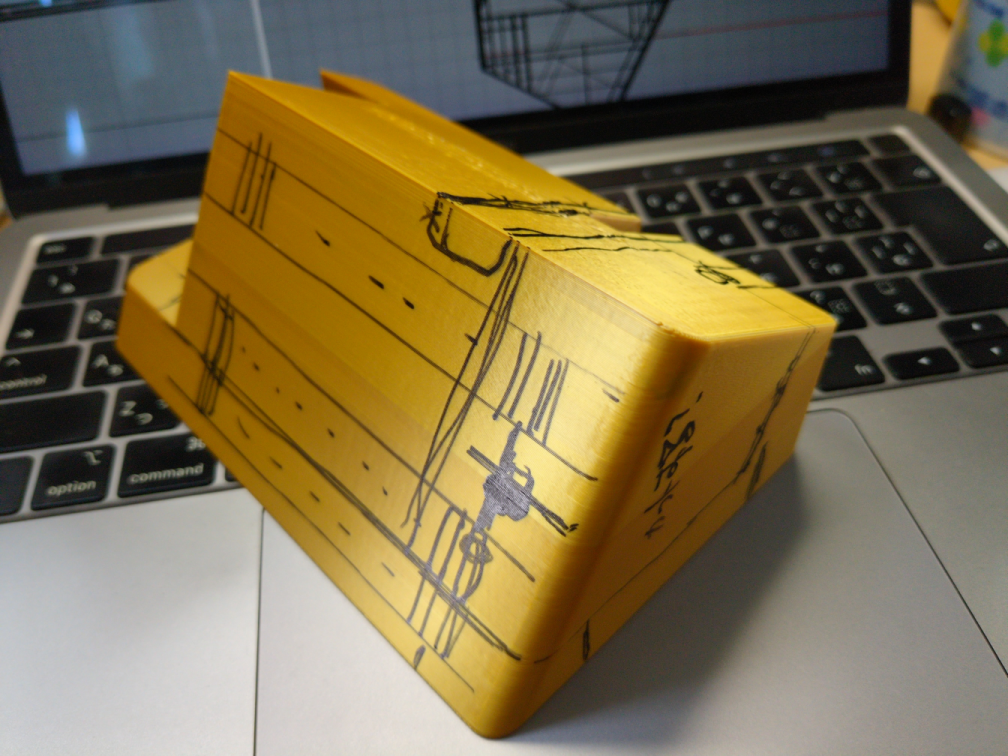

初代はあたりをつけるためだけに作ったのだけど、変更点はマジックで直接書き込む。

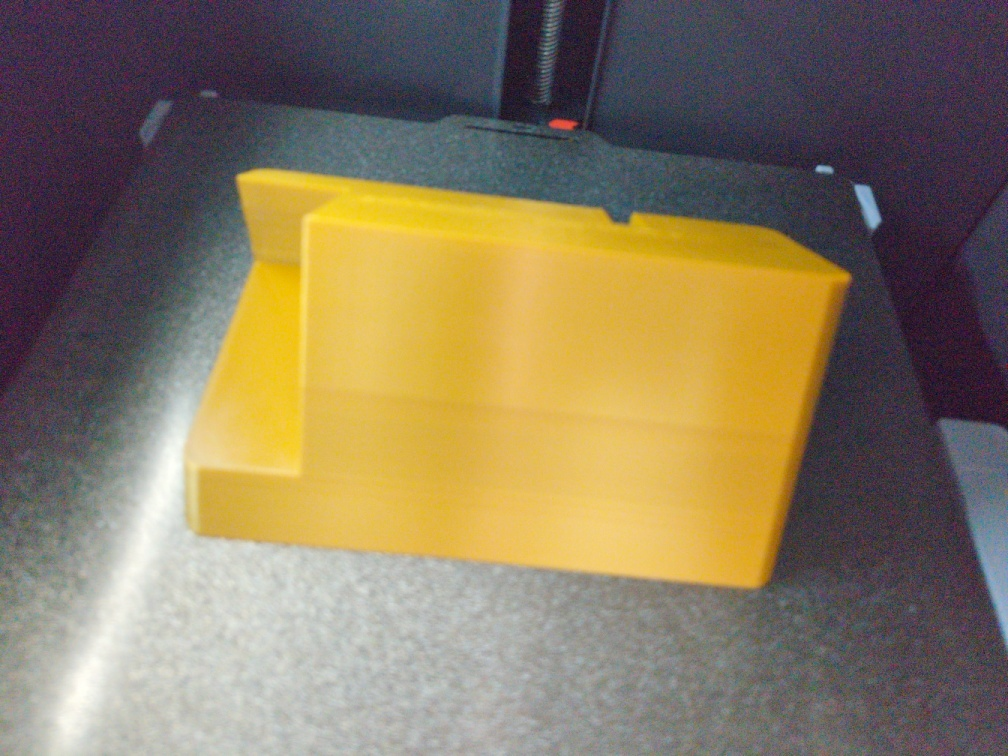

これは２回目のやつか。片側だけカットするのはバランス悪いので、両側を切って、底面はT型になった。

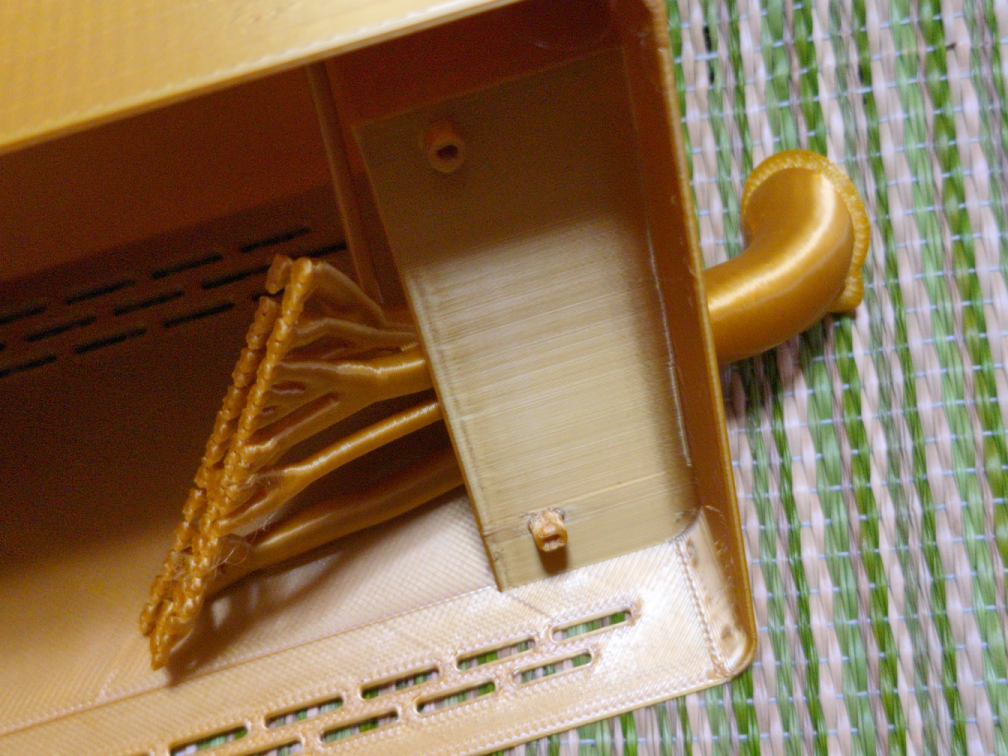

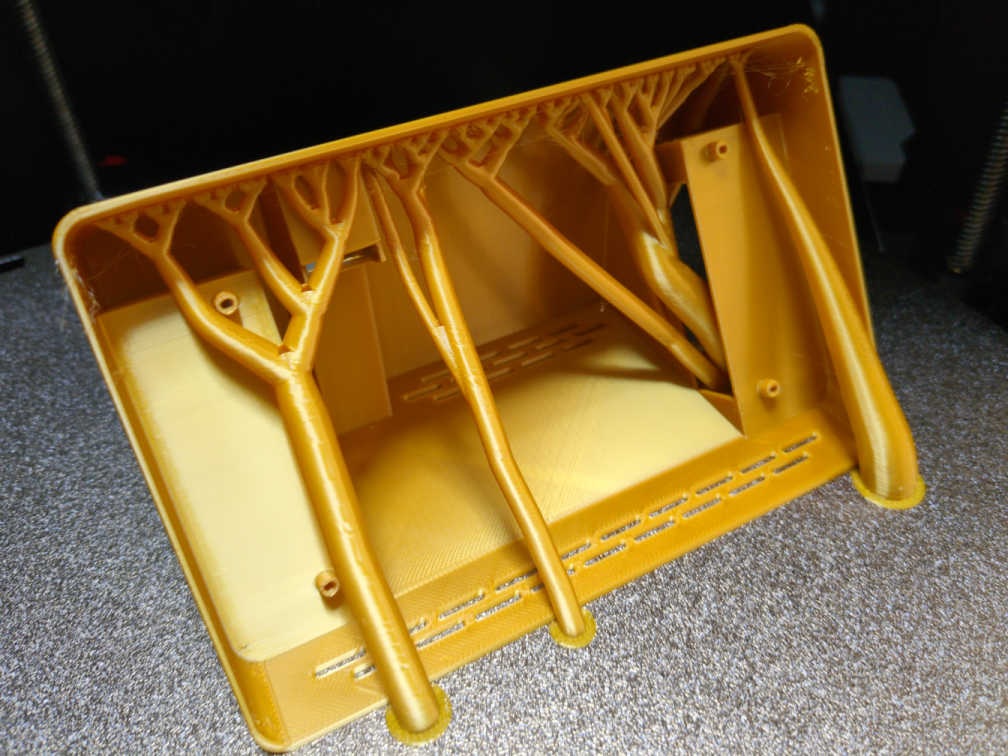

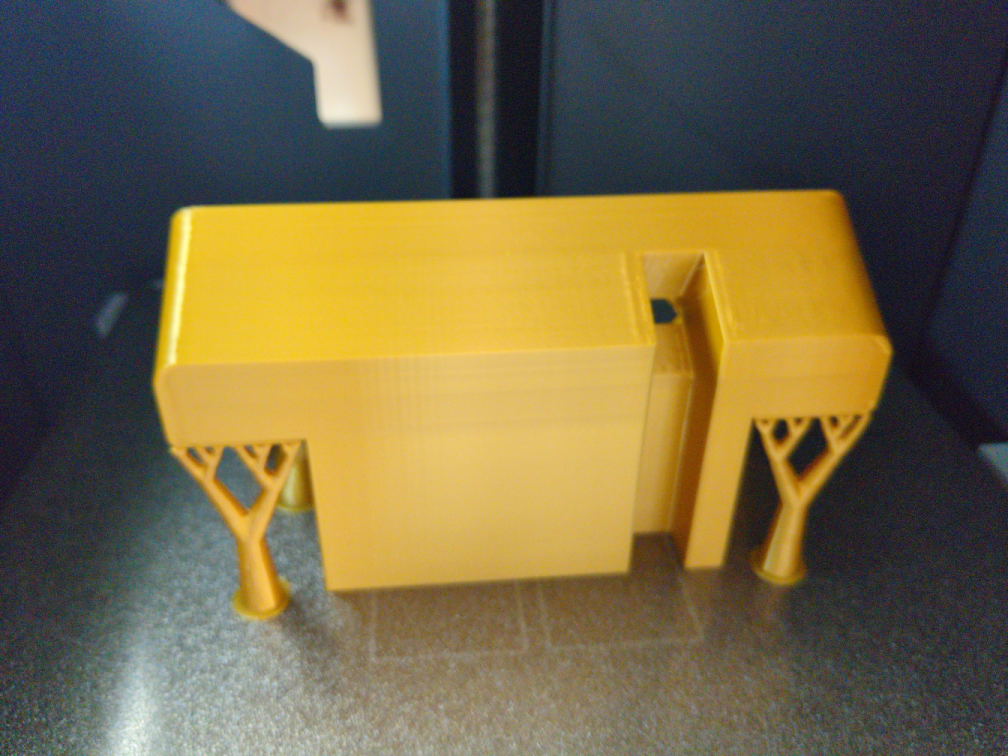

ツリーサポートが外れない。割れってことかw

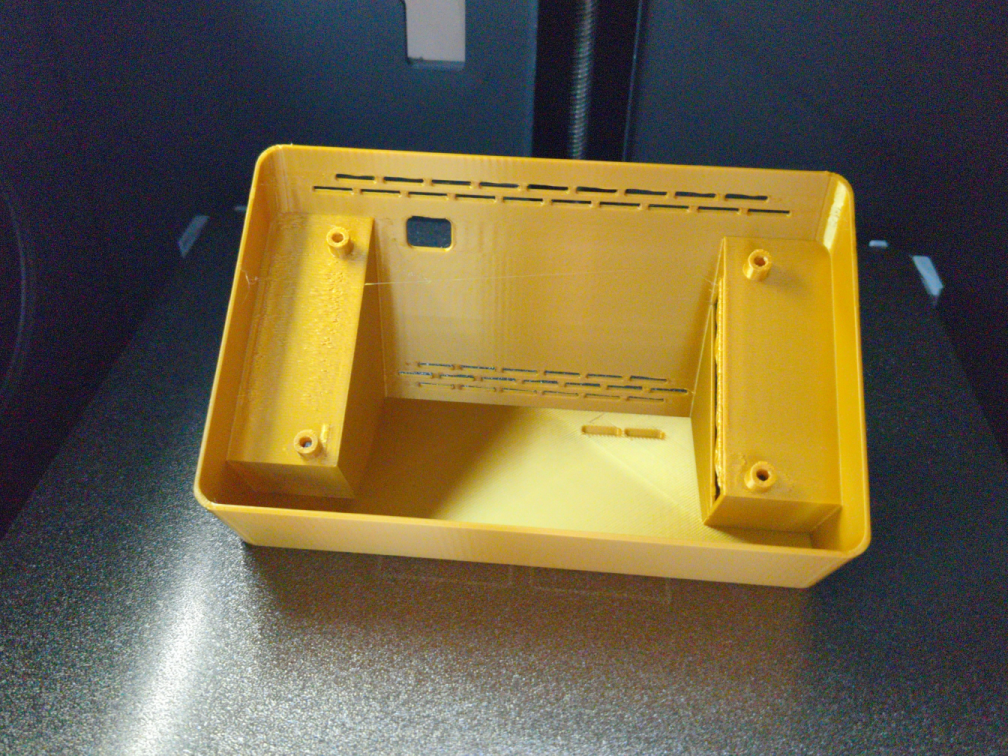

これが４回目。電源を上にしたので、余計な構造がなくなった。

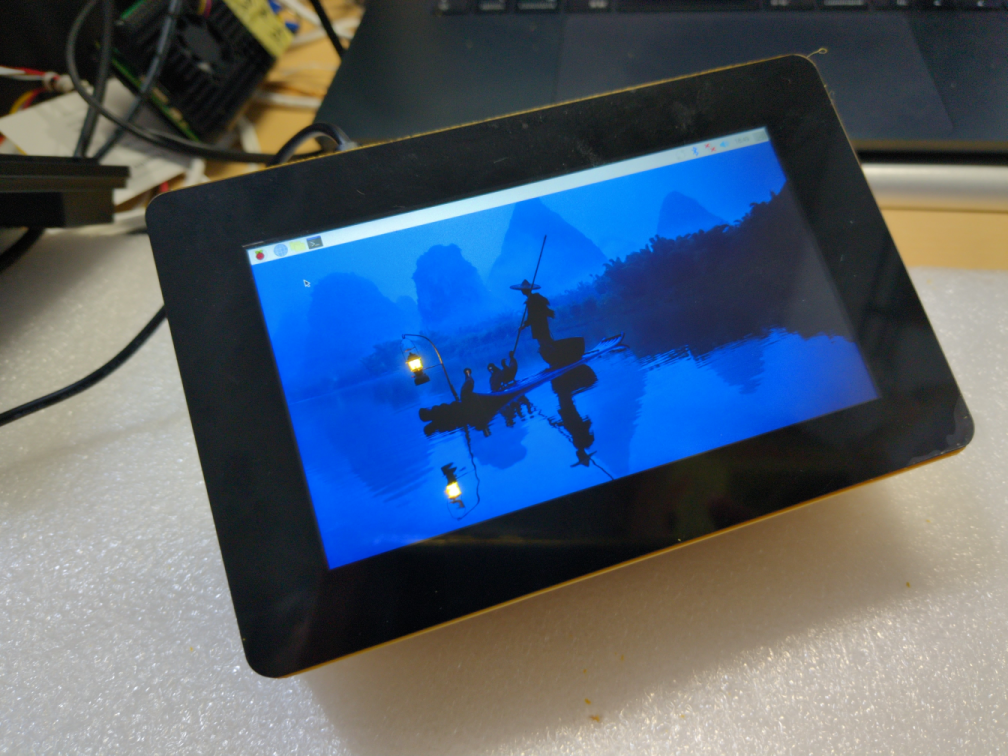

取り付けるとこんな感じ。画面のフロー感が出ていればよくて、裏側は見る人はいないだろうからデザインは手抜きまくり。

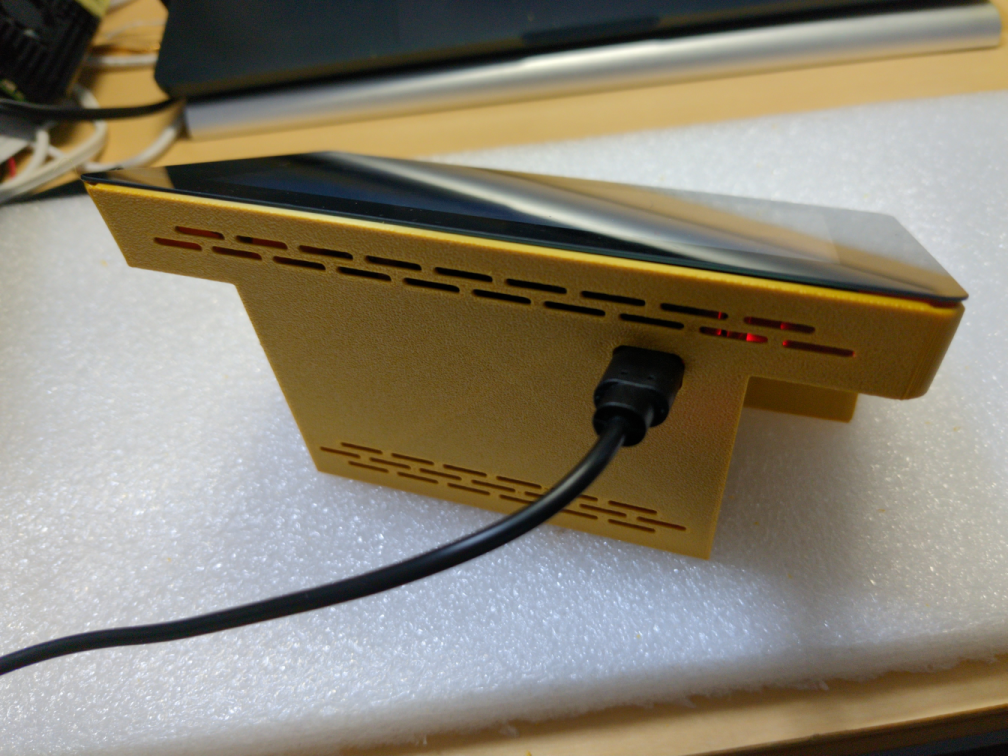

エアフローは、この穴で足りている感じ。

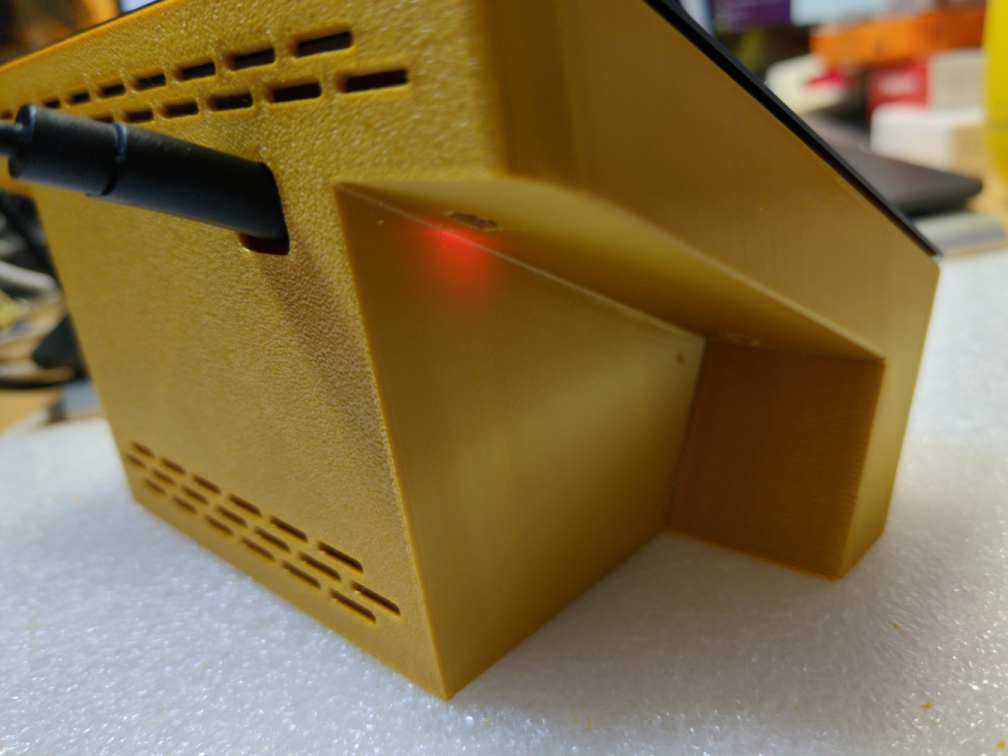

厚みは1.2mmなのだけど、LEDは透けて見えるね。

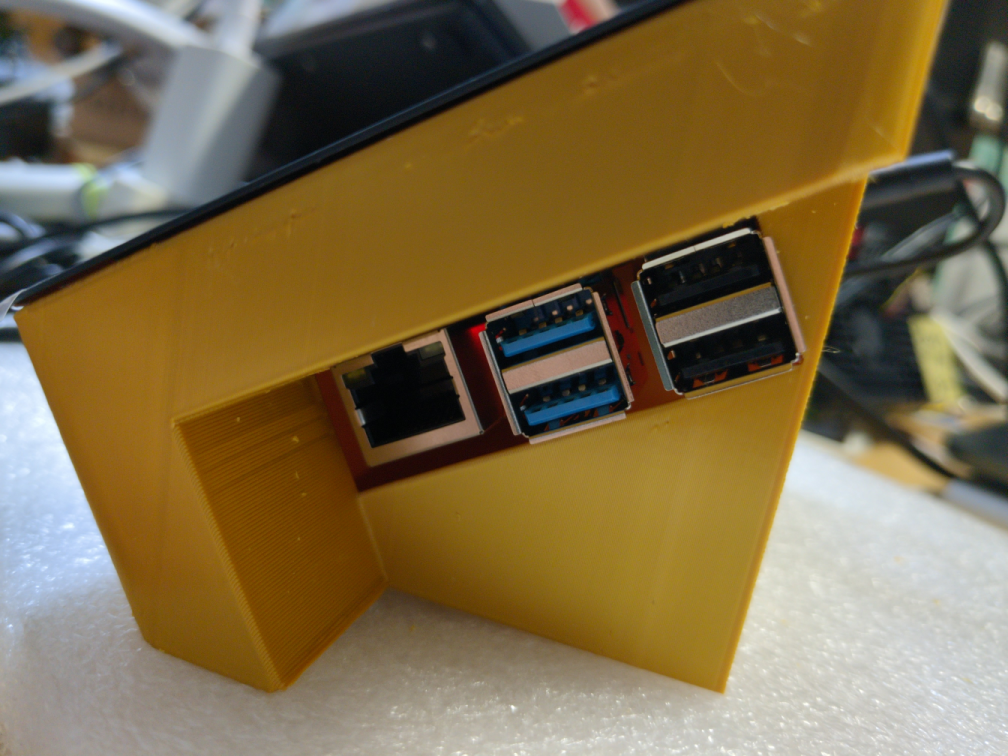

インターフェイス穴の調整はあまりやってない。だいぶ前に作ったPi4向けのミニマムケースの設計があるので、詰めようと思えばきっちりできるのだけど。そこは手抜きで。組み立てやすいしね。エアフローの吸気穴にもなるし。
さすがのBanbu Lab P1Sも、P2Sが出てくるような時期がきて、稼働開始からあまりメンテもしていないので、なんか異音がするようなってきている。Xのベルトっぽいけど、ヘッドの中っぽい気もするので、まだ手をつけていない。
