前の設計では、いろいろ問題がある感じ。すり合わせでテストプリントを何度も行う。
液晶をねじ止めする必要は、どうやらなさそうだ。これは、ツリーサポートでできた穴塞ぎを抜かなければいいかな。あとは、SDカード部の飛び出しや、フレキの取り回しが難しい。もう少し余裕がいるかも。フレキは短いものもあるのだけど、方向的に微妙に短いので長いものを使った。同じピン数で、いくつか長さの違うフレキをオーダーしてみたのだけど、それを使うとDSIでは表示できなかった。

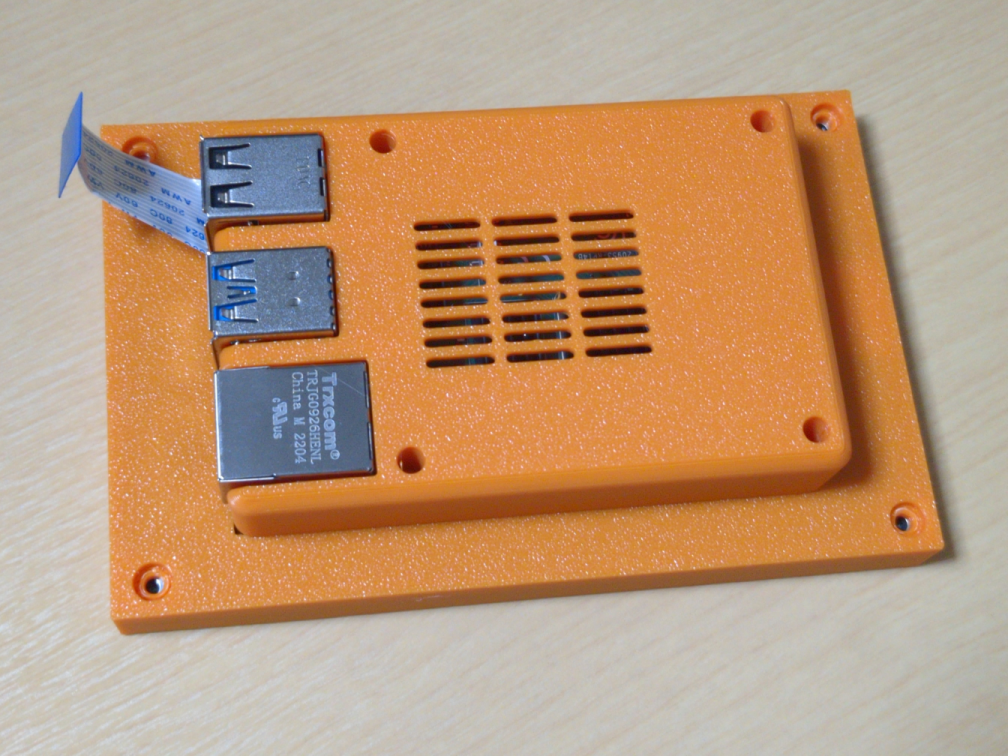

少し改造したバージョンでエイジングテスト。
Pi4B基板が結構過熱していて、USBやNICのコネクタ部分まで熱くなるような状況だった。これはイマイチなので、上下を入れ替えて、排気穴を増やす。

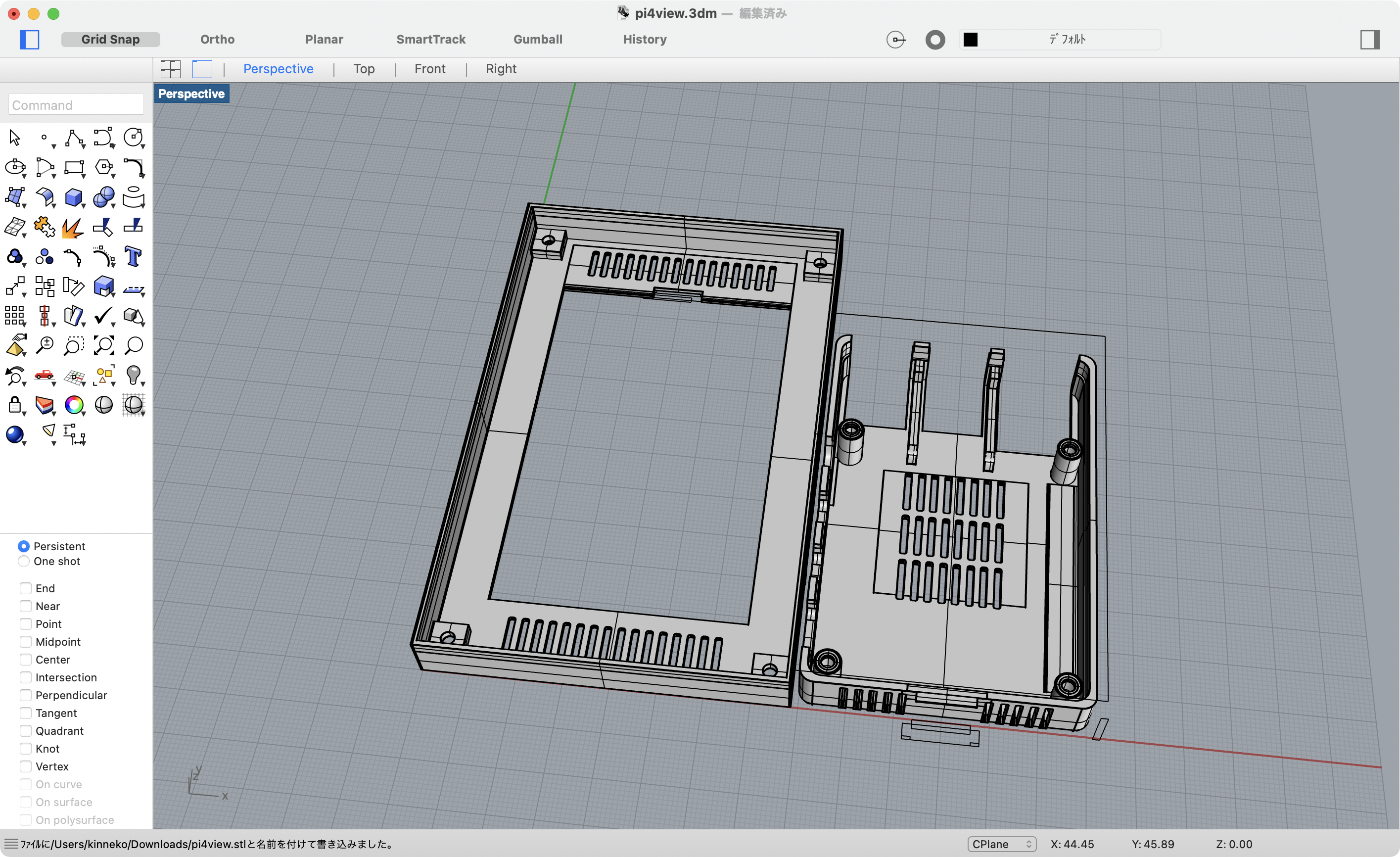

最終的にはこんな感じになった。液晶カバーのエッジをもう少しフィレットかけたかったのだけど、できるだけ薄くしているせいで、うまくフィレットできなかった。

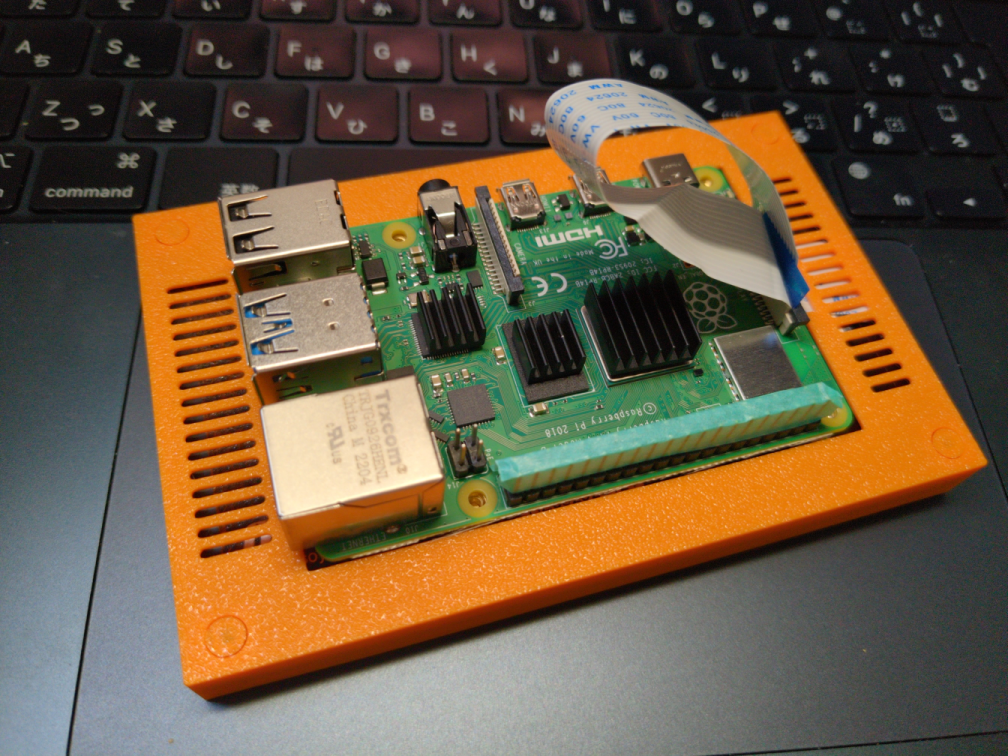

組み立て。

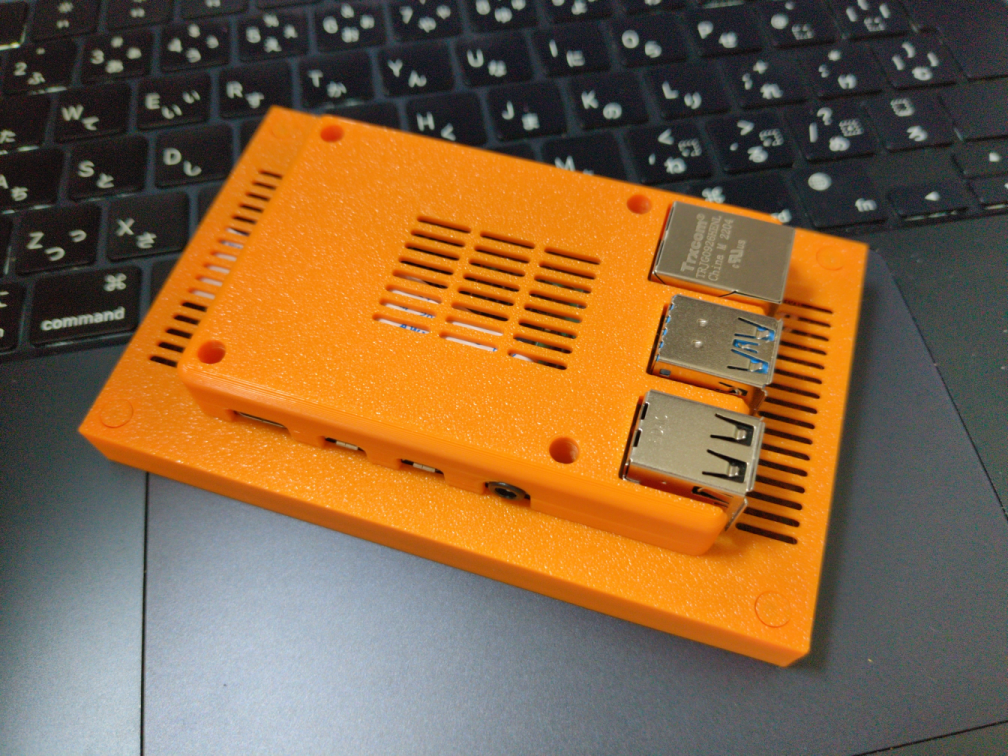

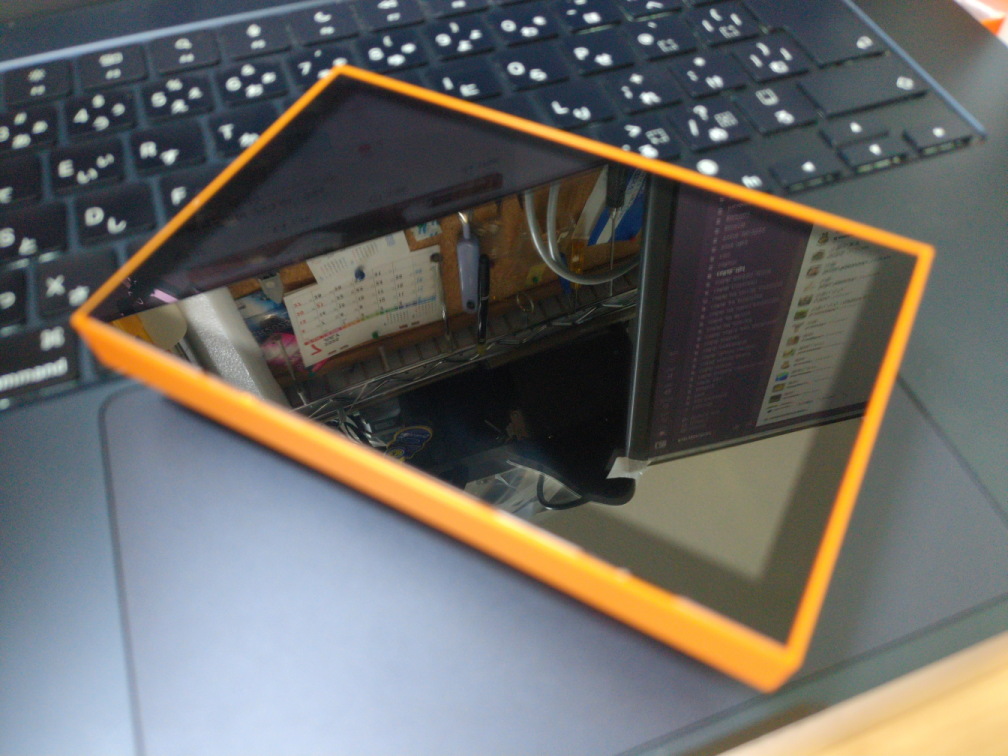

組み上がり。

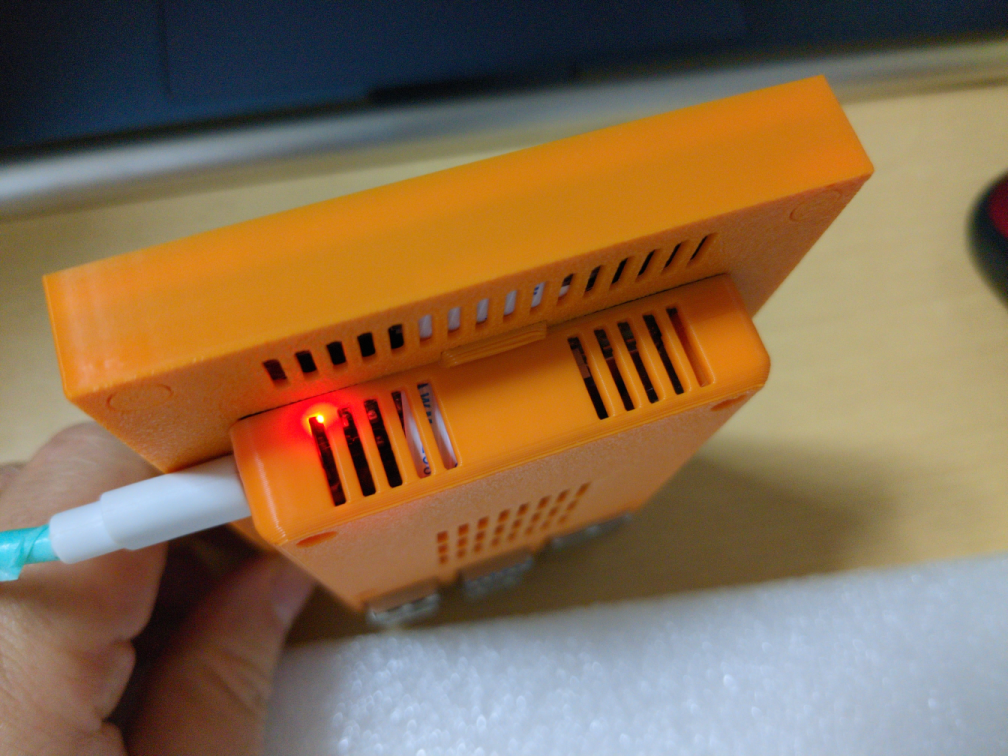

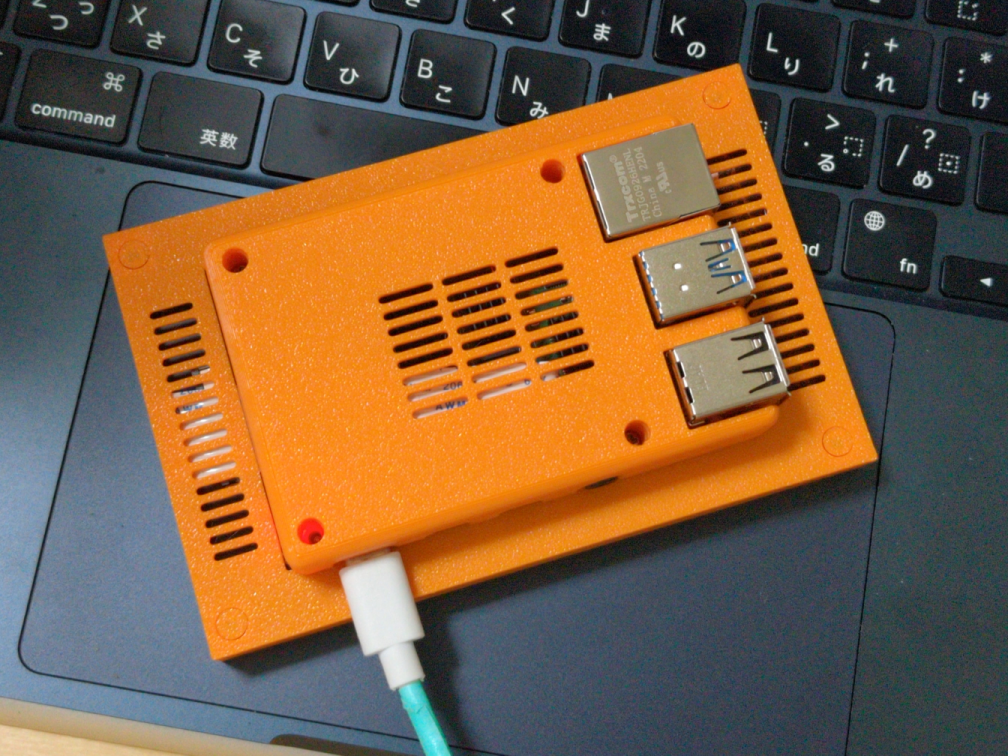

電源を入れた状態。デザインバランスを無視して、できるだけ広く穴をあけた。エアフローの抜けはだいぶよくなった。

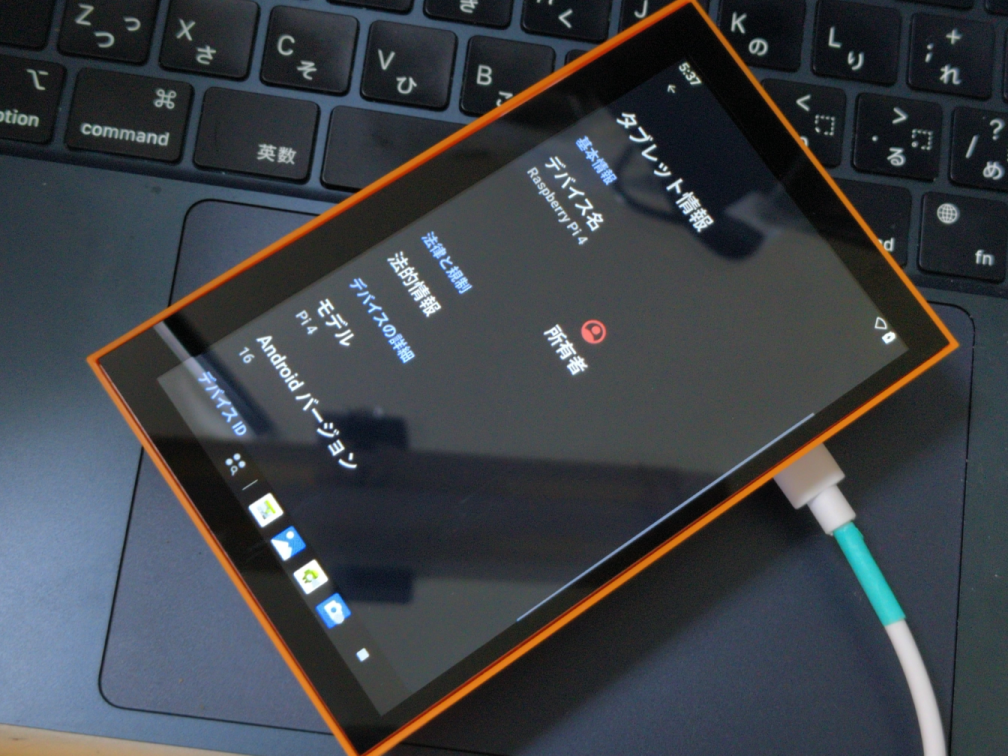

起動。

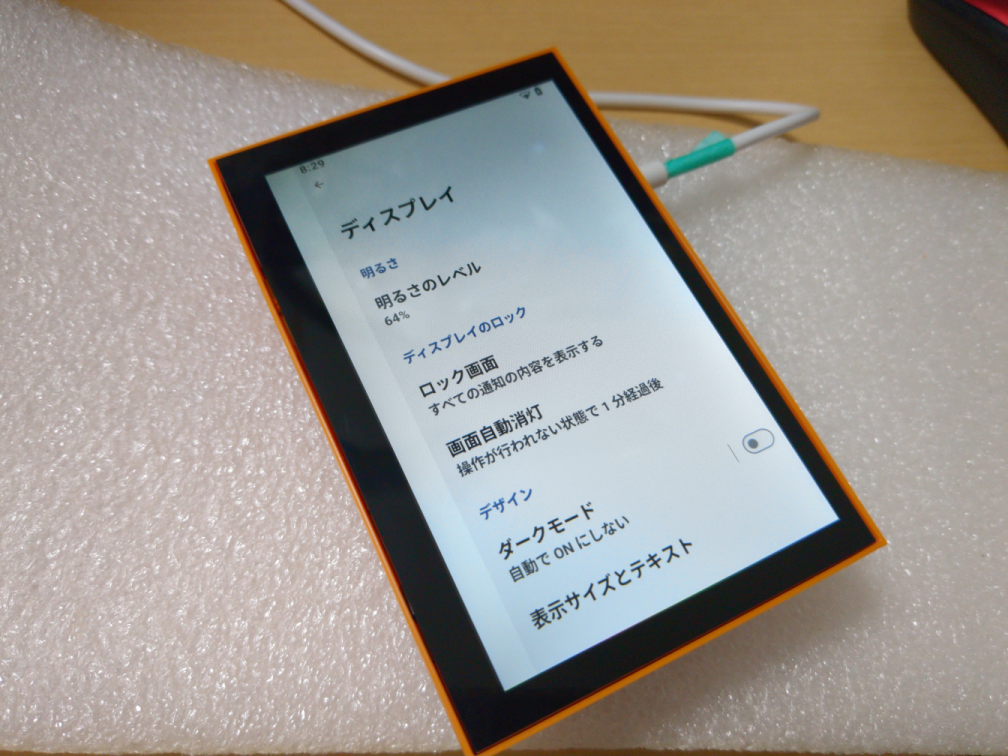

もともと、横のタブレット向けにビルドされているせいか、表示サイズを変更すると、表示領域に問題が出ることがわかった。

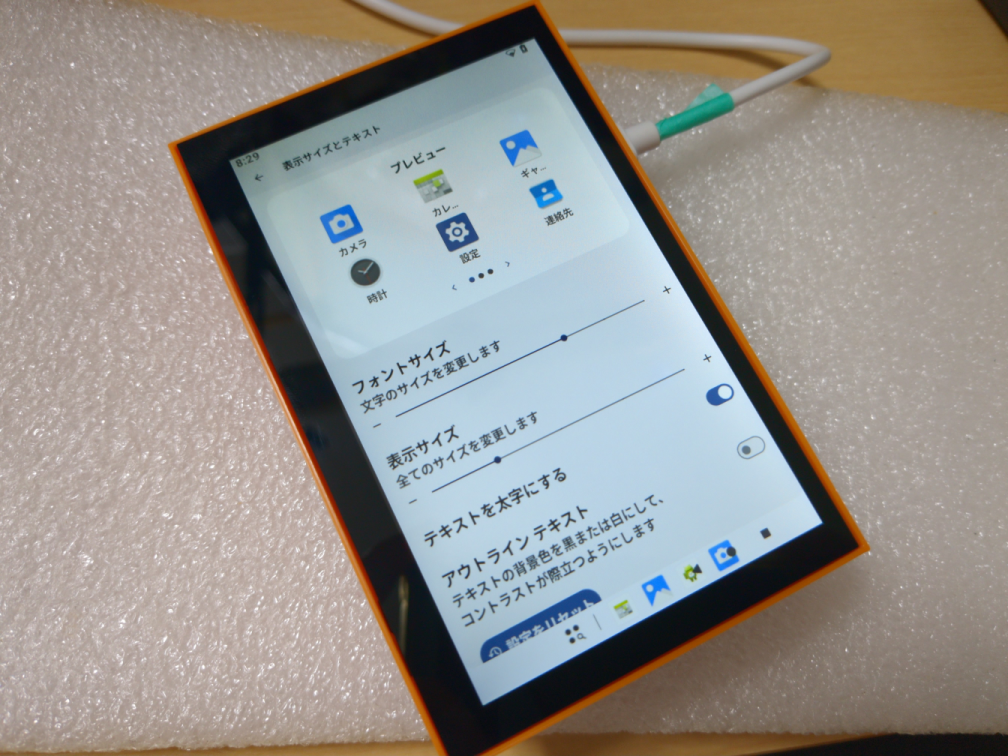

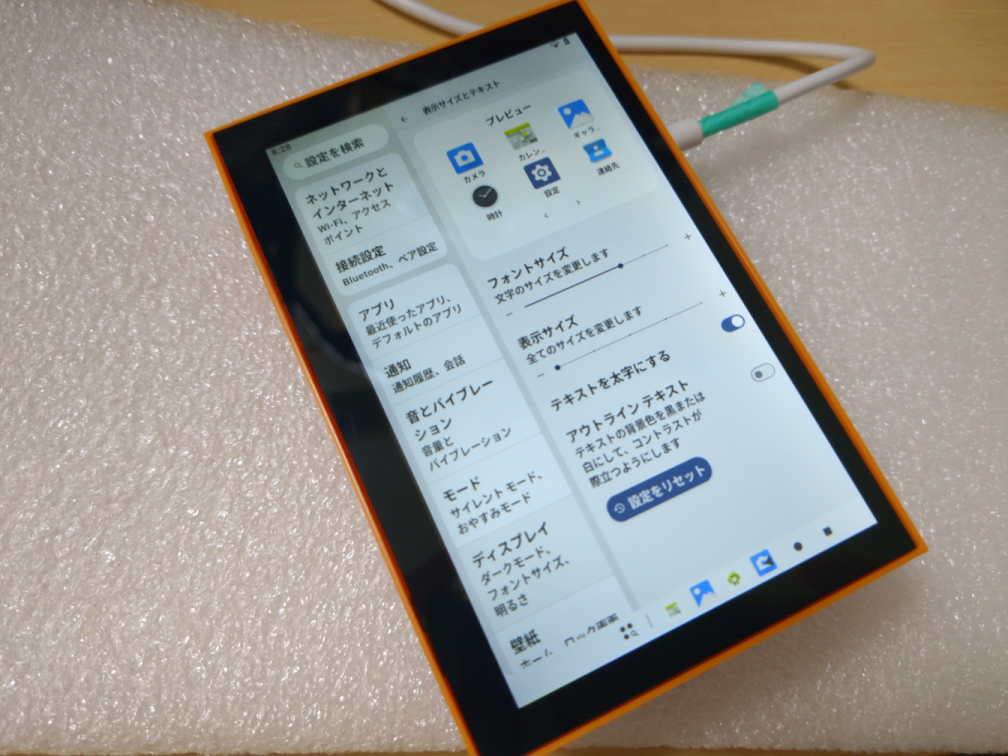

最小にすると、左ペインが表示される。

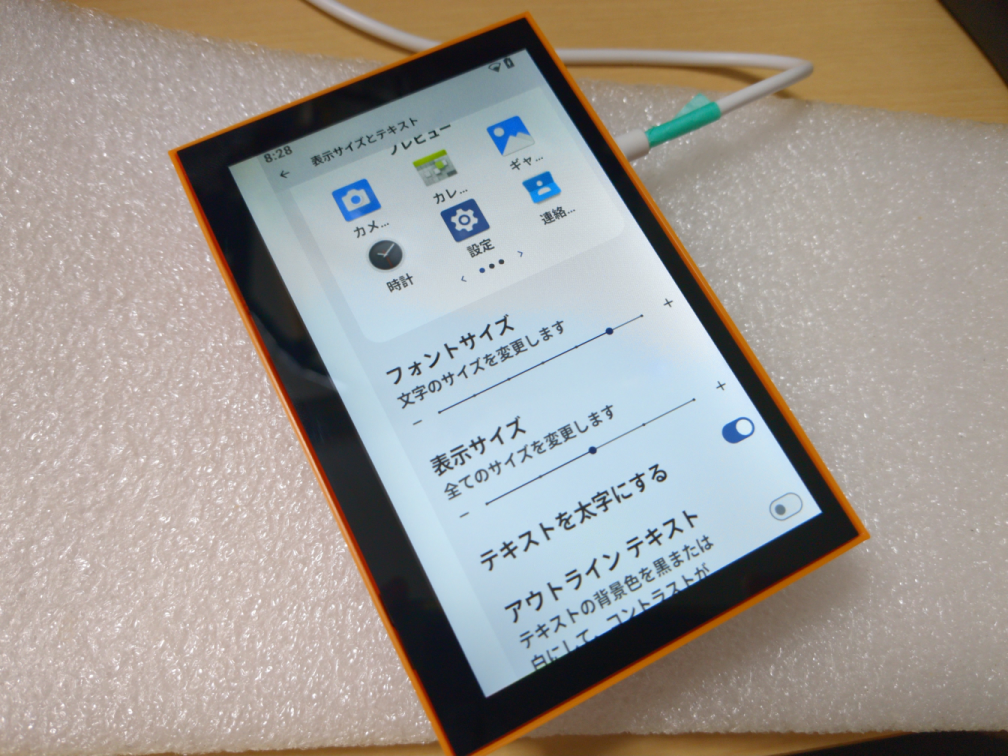

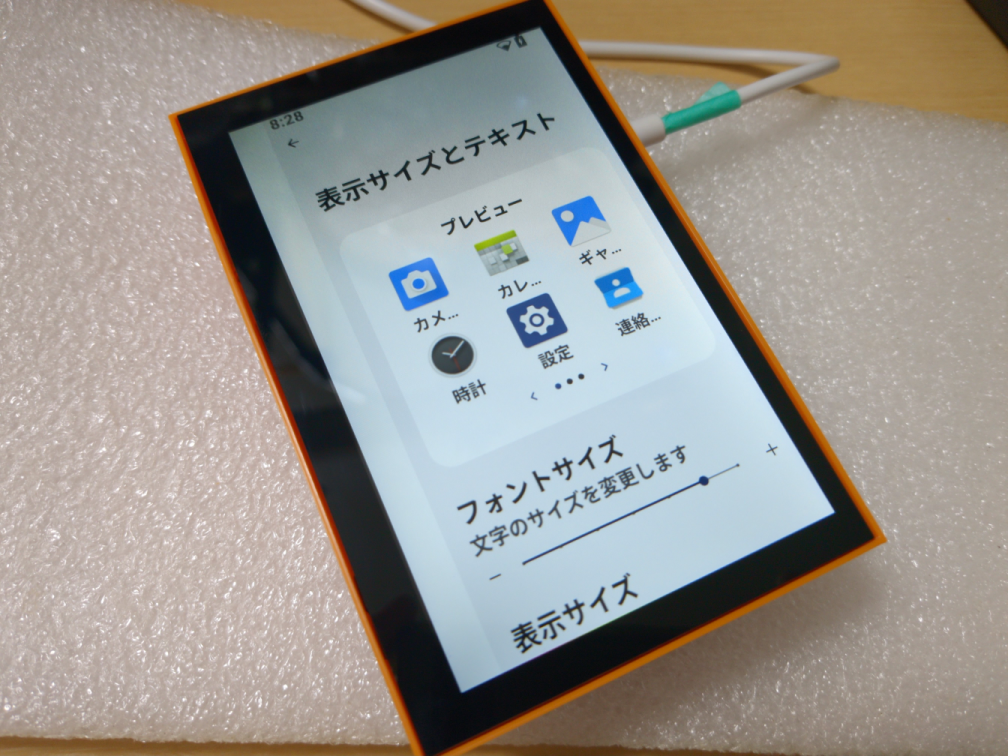

デフォルトのサイズから変更すると、左側が切れて、下のメニューが表示されなくなる問題がある。
タブレットでビルドされているから？ うーん。次は自前ビルドか？
