素のAndroid環境が必要になってきたので、ちょっと試す。
初代のViewerのハードをターゲットにする。Pi4BにDSIの4.3インチディスプレイというハードウエア。
たしか、LineageOSでRaspi対応をやっていたような...

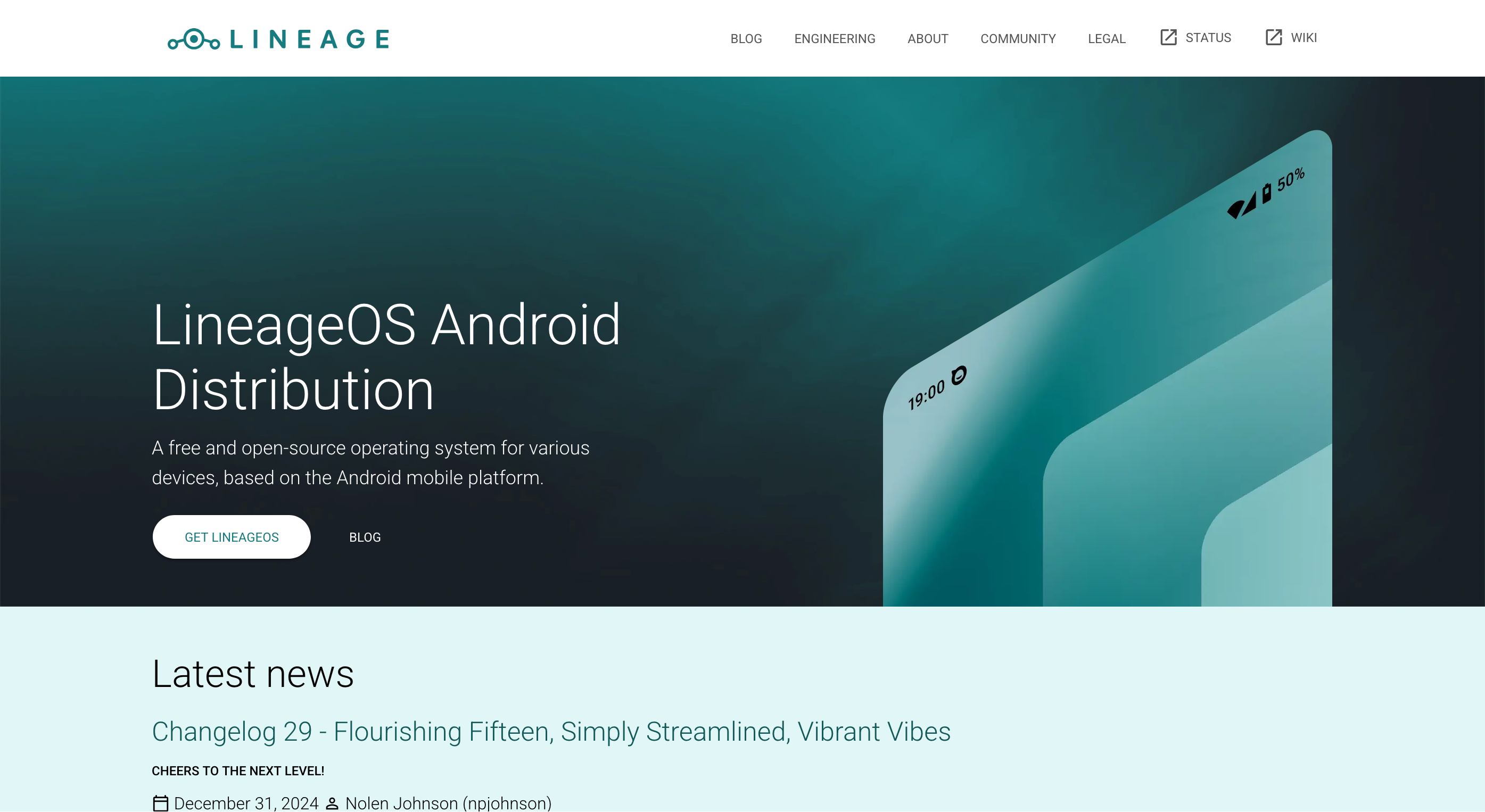

LineageOS – LineageOS Android Distribution
https://lineageos.org/
デバイスを選択してイメージをダウンロードする。

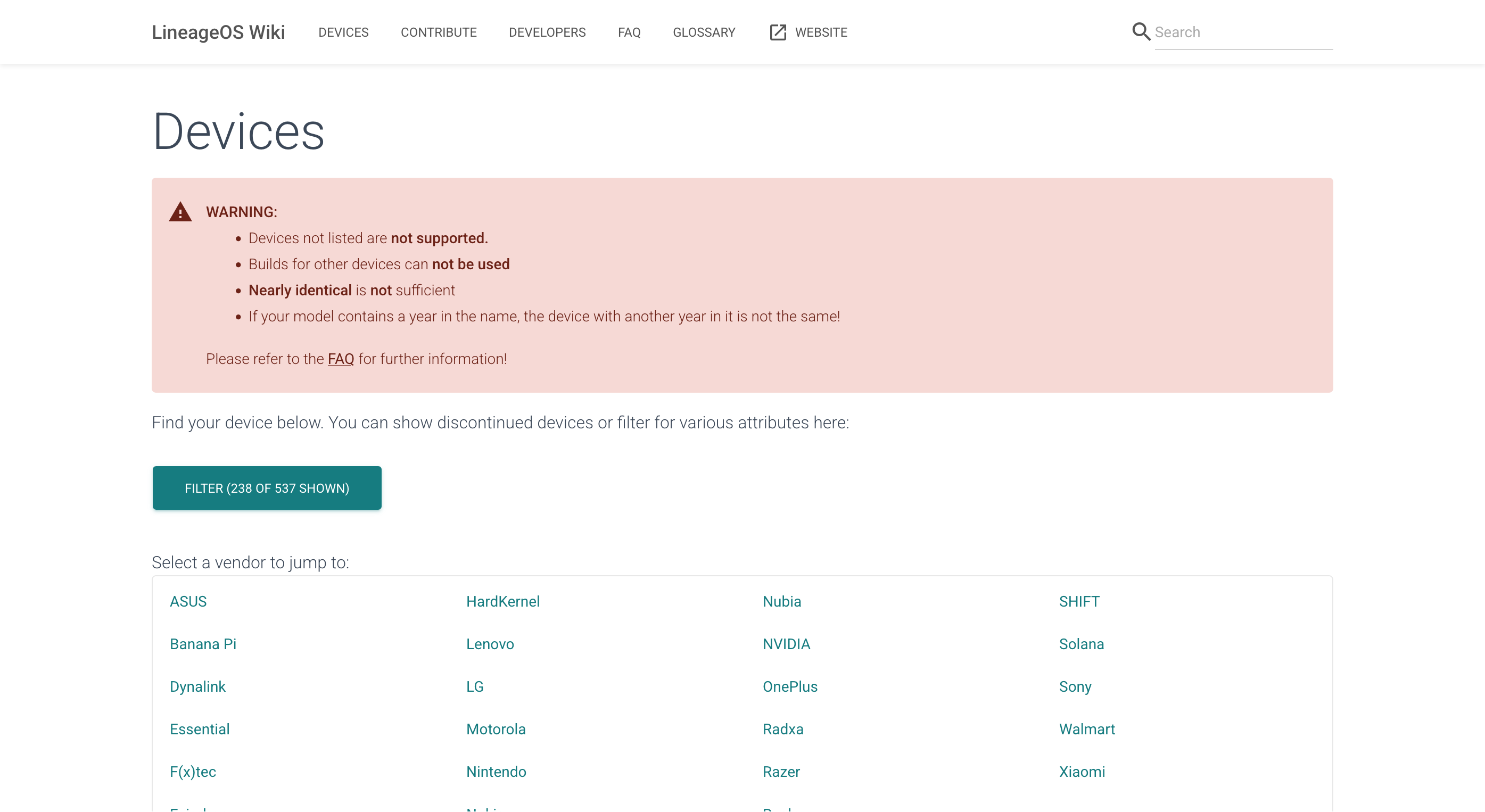

Devices | LineageOS Wiki
https://wiki.lineageos.org/devices/
あれ？ 対応してないや... いまはやっていない感じなのね。

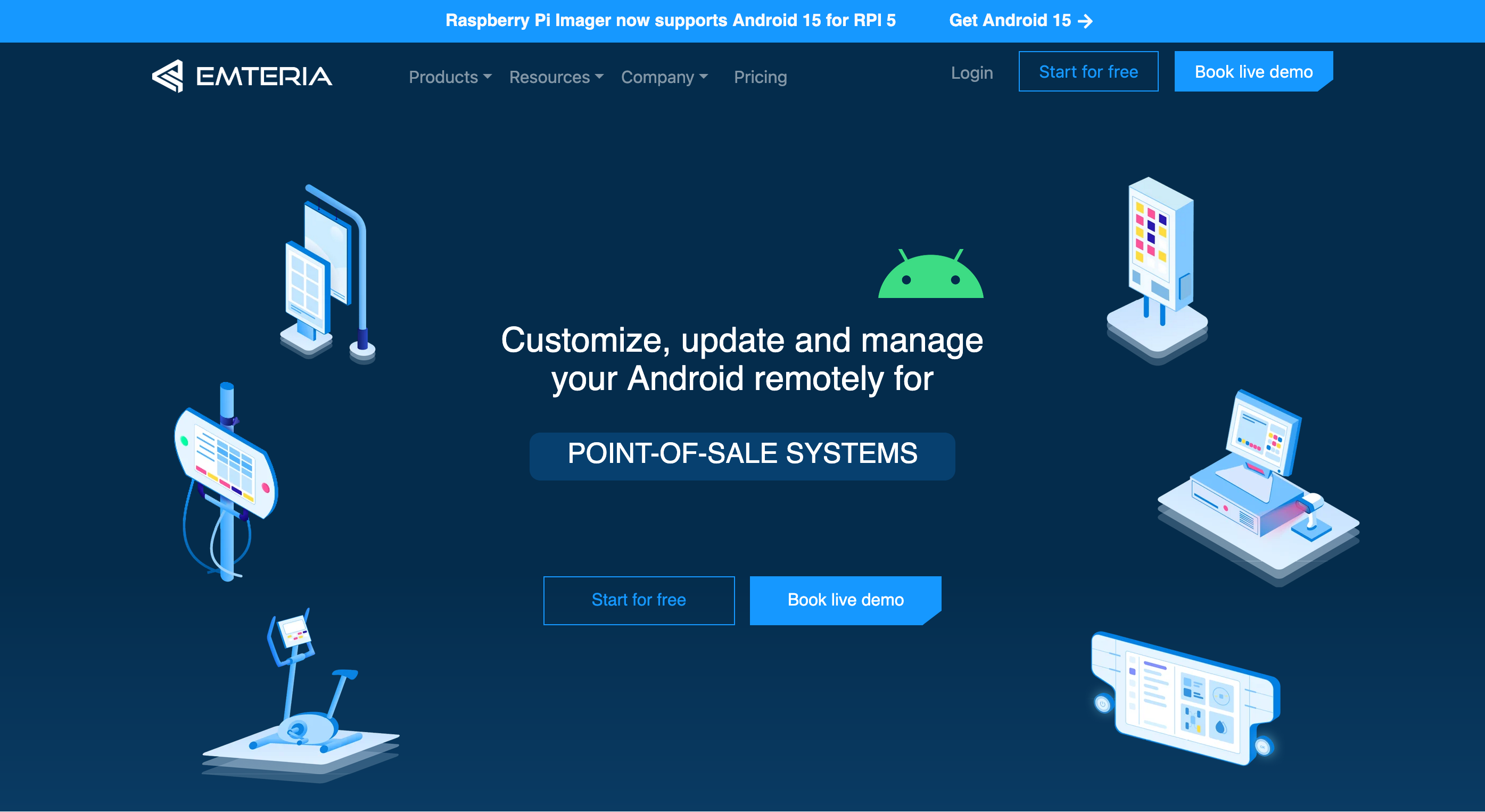

次点で、Emteria.OSをやってみる。
OTA Updates and Remote Management for Embedded Android
https://emteria.com/

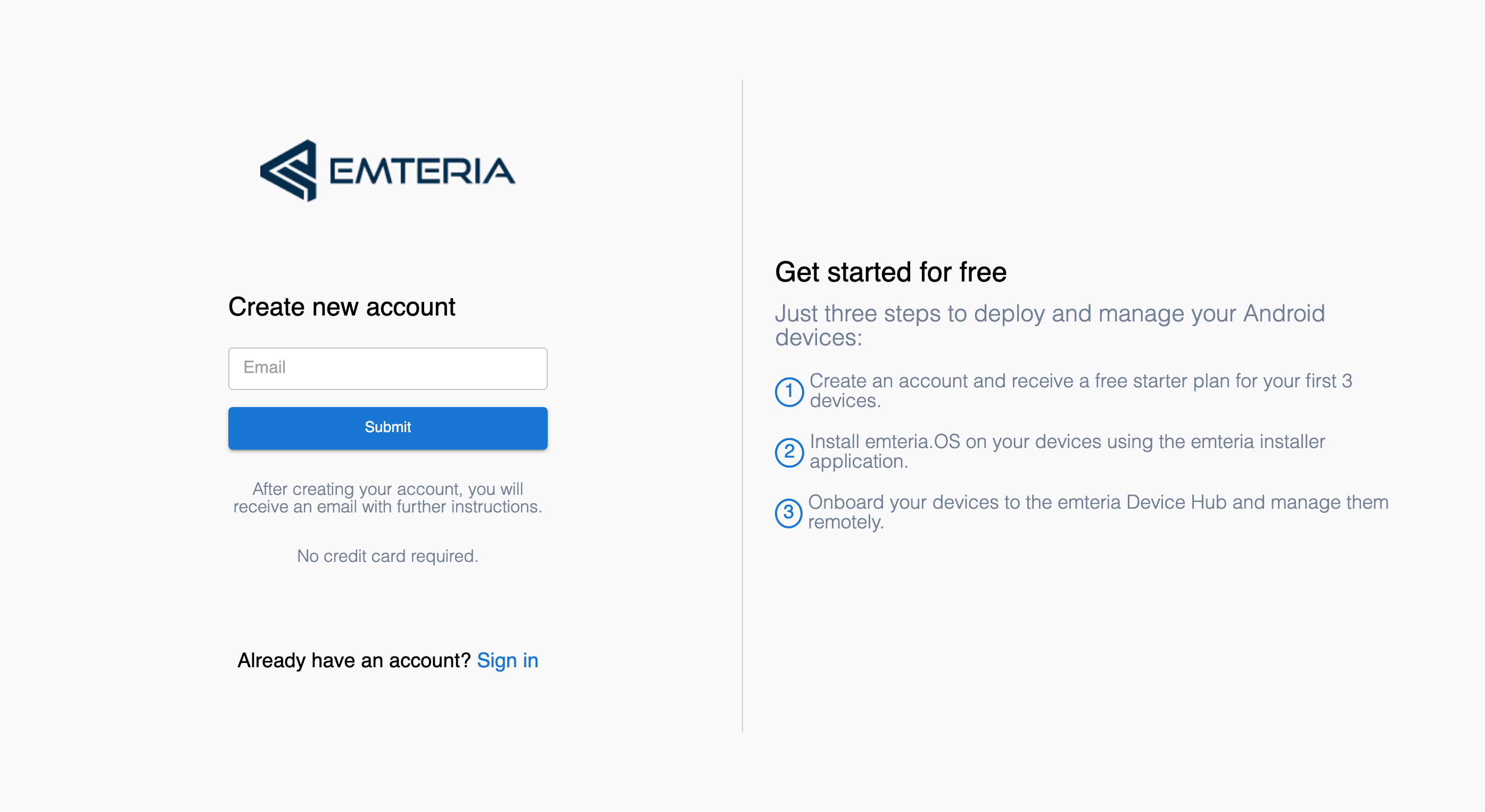

ユーザー登録しないとイメージが落とせない。さすが商用サポートを提供しようというところだわ。しょうがなく登録する。
Register page
https://hub.emteria.com/register

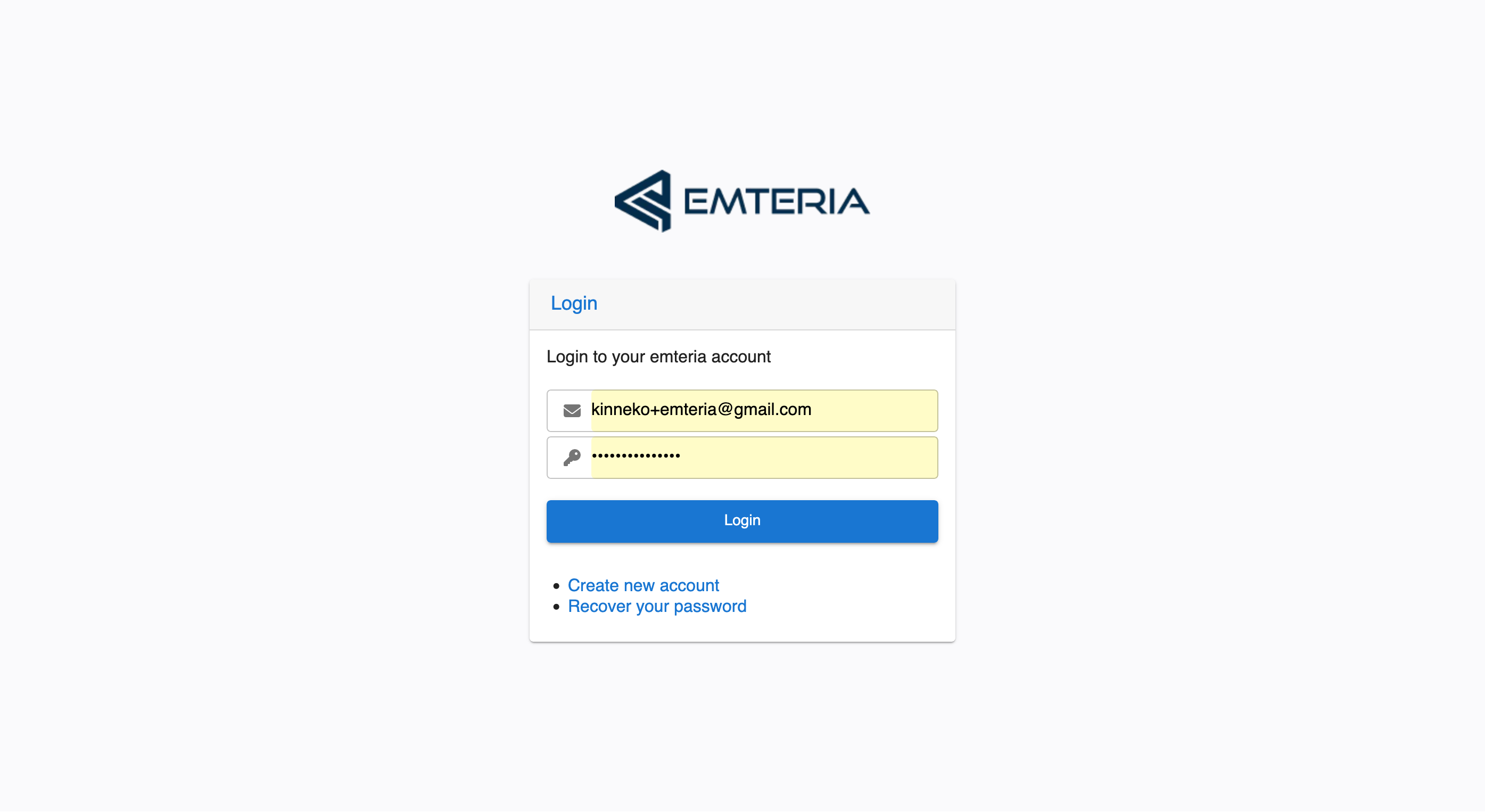

登録してサインインする。

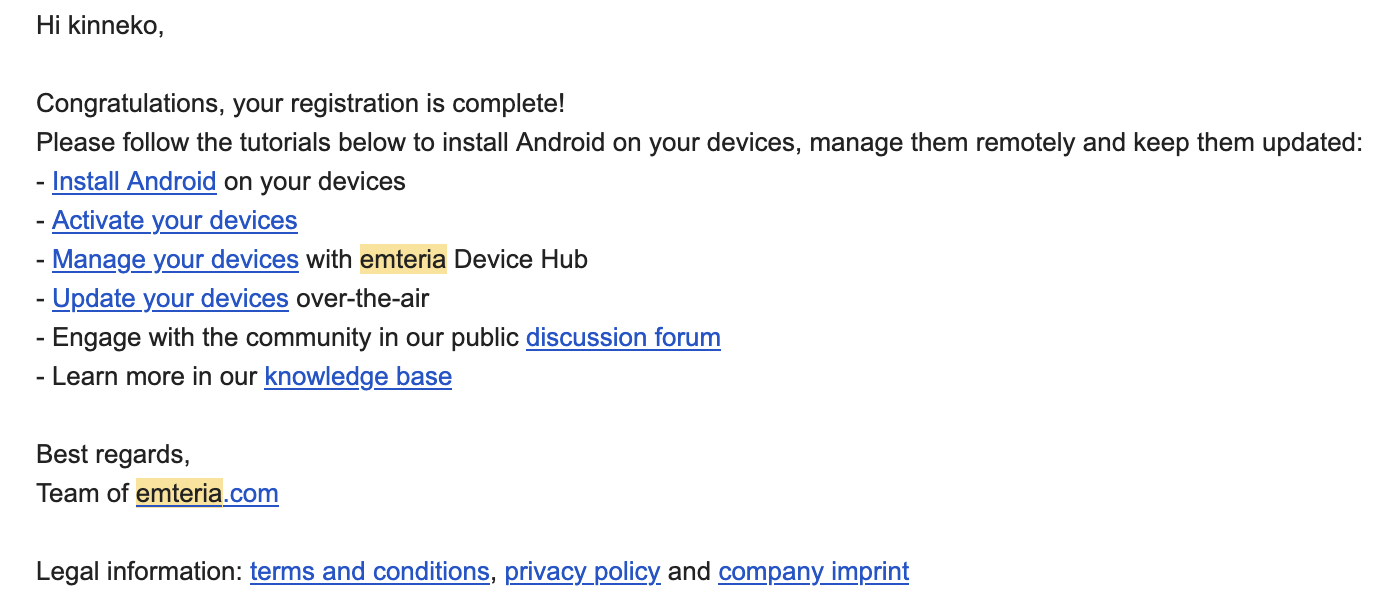

一応、こんなメールがくる。なんかアクティベートしないと使えない的なことがあるのかもなぁ... Webからリモートで制御可能的なサービスを売っているのかな。OTAもある。

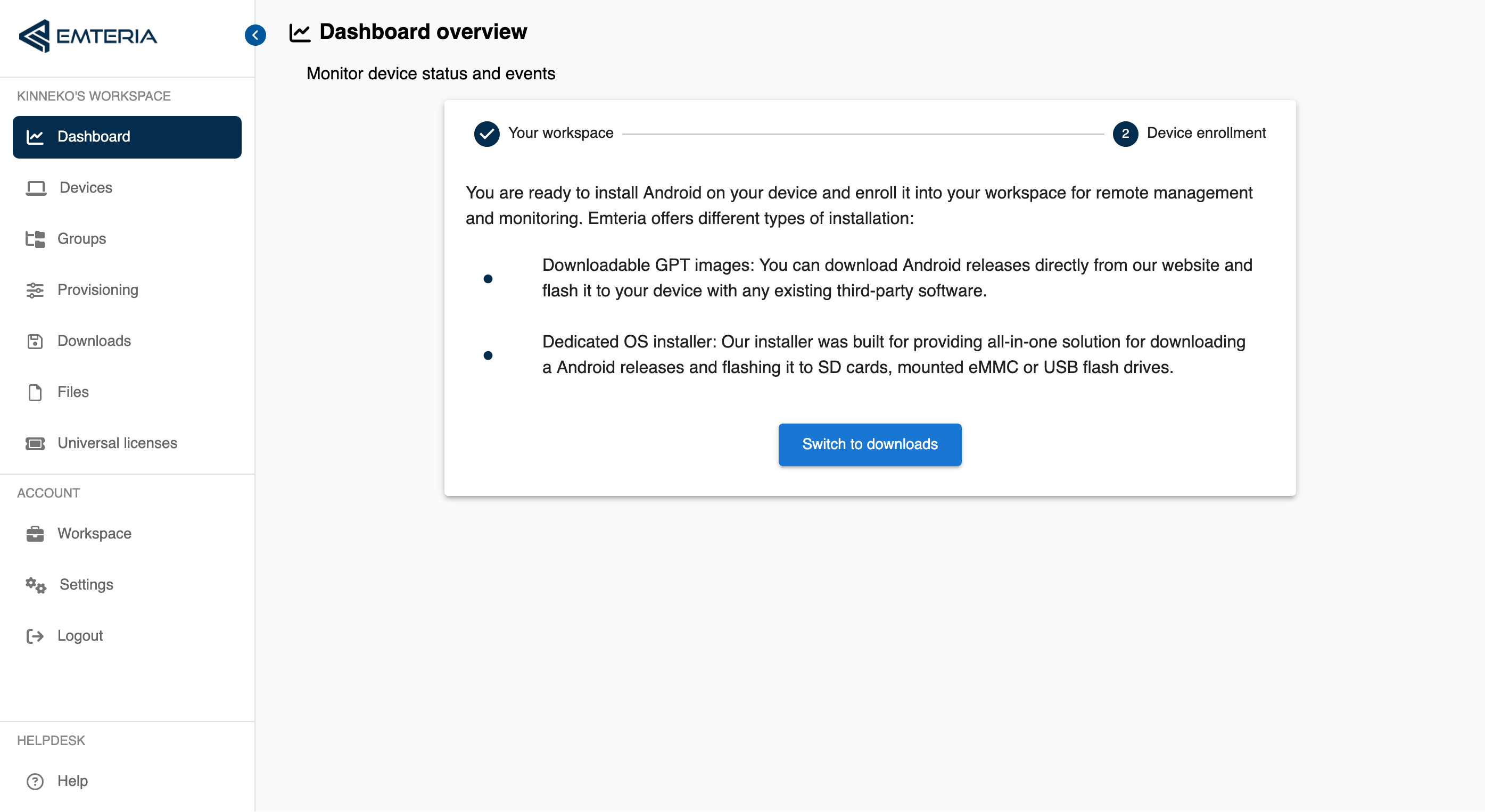

サインインすると、メニューが開く。
Emteria
https://hub.emteria.com/dashboard/overview

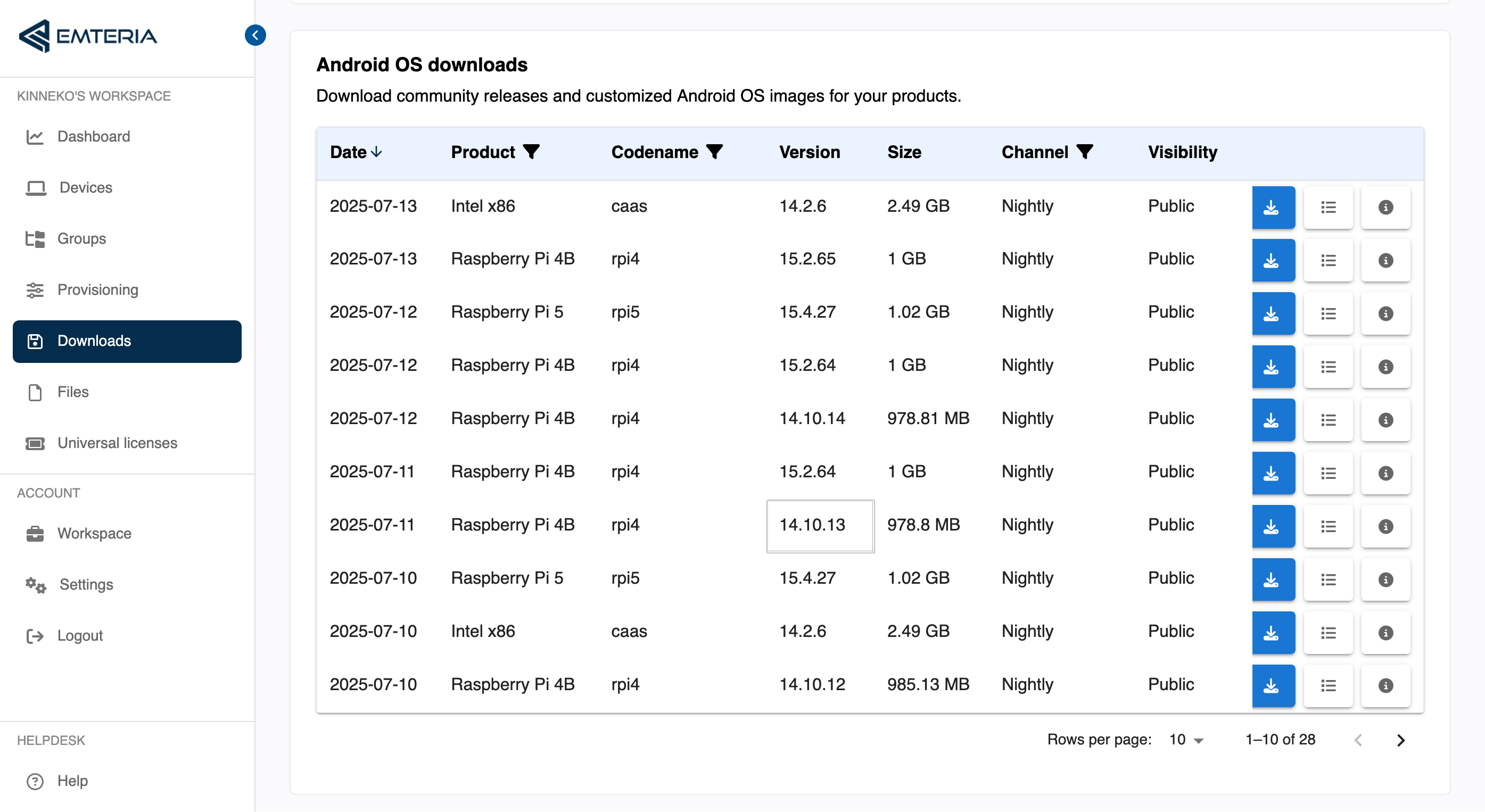

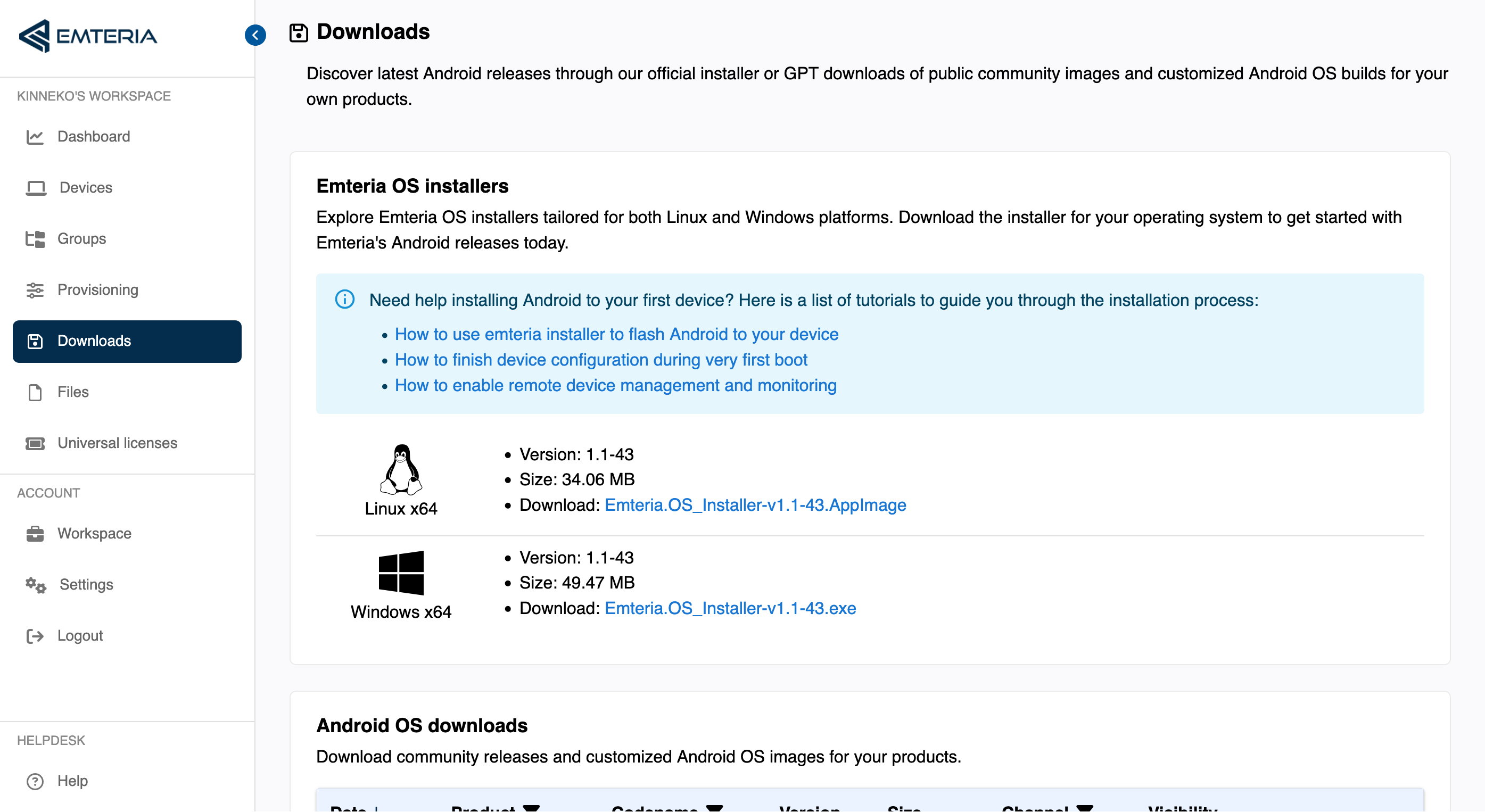

Downloadsメニューから適用イメージを選べる。Raspiとx86しかターゲットがない感じ。

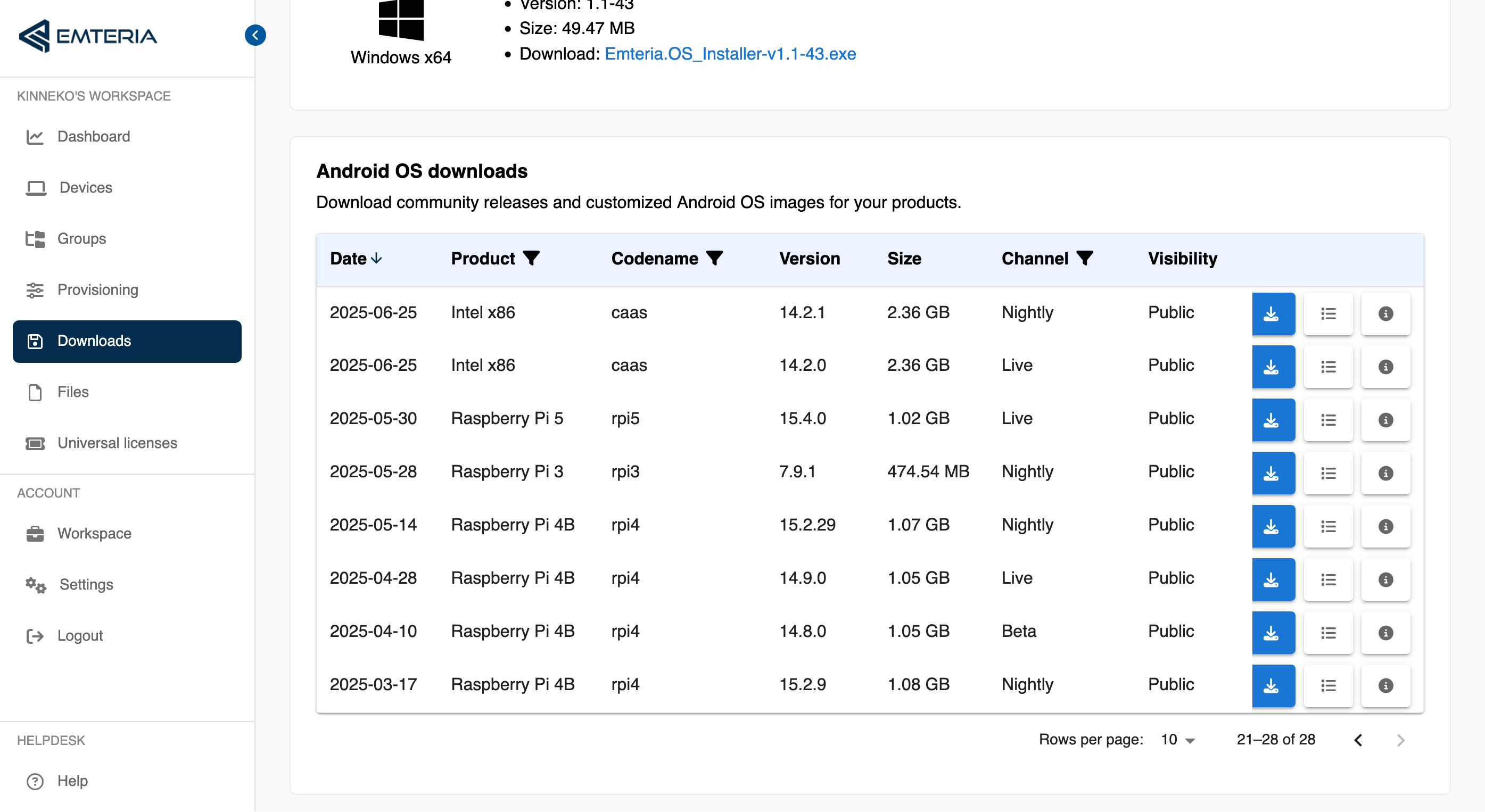

ナイトリービルドやベータが並んでいるので、Liveを探してダウンロードする。
以下を選んだ。
2025-04-28 Raspberry Pi 4B rpi4 14.9.0 1.05 GB Live Public

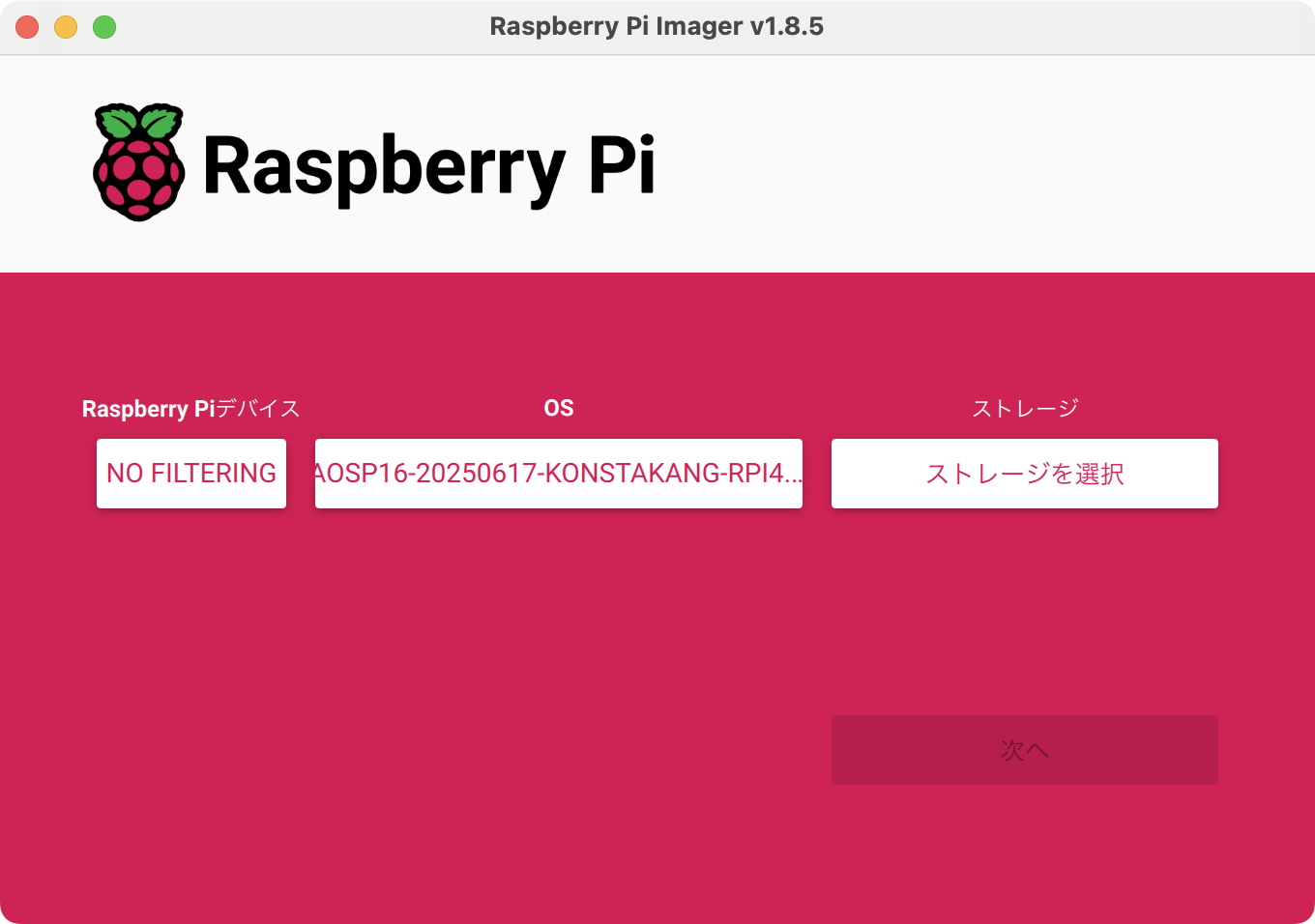

手持ちのSDにImagerを使って焼く。
DSIには、白赤緑青の画面が順に出るだけだった。
レインボースクリーンは通過しているので、とりあえず起動はしている様子。
HDMIを接続する。EDIDを見ると書かれているけど、1920x1080でうまく同期するディスプレイがなかった。表示が左上詰まりで右と下が切れる。同期も不安定で表示したりブラックアウトしたり。HDMIの同期エラーになっている。
ディスプレイ設定の違いだろうね。
検索すると、こんなのがあった。LineageOSのヘルプだけど、参考になりそう。
LineageOS 20 (Android 13) for Raspberry Pi 5
https://konstakang.com/devices/rpi5/LineageOS20/

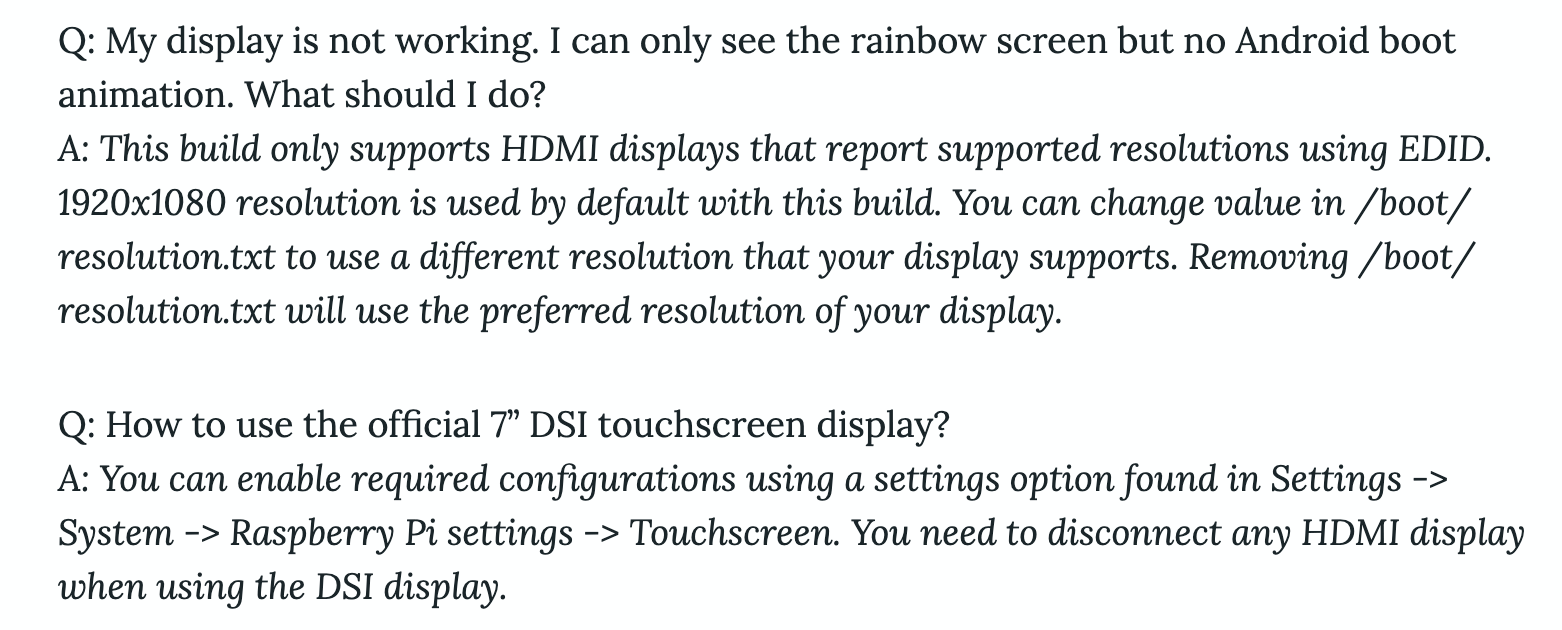

Q: ディスプレイが動作しません。レインボースクリーンは表示されますが、Androidの起動アニメーションが表示されません。どうすればよいですか？
A: このビルドは、EDIDを使用して対応解像度を報告するHDMIディスプレイのみをサポートしています。このビルドでは、デフォルトで1920x1080の解像度が使用されます。/boot/resolution.txtの値を変更することで、ディスプレイがサポートする別の解像度を使用できます。/boot/resolution.txtを削除すると、ディスプレイの優先解像度が使用されます。
Q: 公式の7インチDSIタッチスクリーンディスプレイの使い方は？
A: 「設定」->「システム」->「Raspberry Pi設定」->「タッチスクリーン」にある設定オプションで、必要な設定を有効にできます。DSIディスプレイを使用する際は、HDMIディスプレイを切断する必要があります。
まずは、HDMIの解像度を1024x768くらいにするあたりからかな。そうしないと、設定アプリすらうまく操作できないから。
SDカードをmacOSでマウントしてbootを見てみる。わりと普通の中身。
% cd /Volumes/boot
% ls
Image bcm2711-rpi-cm4s.dtb overlays
LICENCE.broadcom cmdline.txt ramdisk-recovery.img
bcm2711-rpi-4-b.dtb config.txt ramdisk.img
bcm2711-rpi-400.dtb config_user.txt resolution.txt
bcm2711-rpi-cm4-io.dtb fixup4.dat start4.elf
bcm2711-rpi-cm4.dtb fixup4x.dat start4x.elf
resolution.txtの中身を見ると、なんかベタ書きなのね... 書き換える。
% cat resolution.txt
1920x1080
->
1024x768
他のファイルはこんな感じ。
% cat cmdline.txt
console=ttyS0,115200 no_console_suspend root=/dev/ram0 rootwait androidboot.hardware=rpi4 androidboot.selinux=permissive androidboot.hypervisor.vm.supported=1 androidboot.wificountrycode=00
パネルの設定あるね。
% cat config.txt
Kernel
arm_64bit=1
kernel=Image
Ramdisk
gpio=21=ip,pu
[gpio21=1]
initramfs ramdisk.img followkernel
[gpio21=0]
initramfs ramdisk-recovery.img followkernel
[all]
Audio
dtparam=audio=on
Audio DAC
#dtoverlay=allo-boss-dac-pcm512x-audio
#dtoverlay=allo-piano-dac-pcm512x-audio
#dtoverlay=allo-piano-dac-plus-pcm512x-audio
#dtoverlay=chipdip-dac
#dtoverlay=hifiberry-adc
#dtoverlay=hifiberry-amp
#dtoverlay=hifiberry-amp100
#dtoverlay=hifiberry-amp3
#dtoverlay=hifiberry-amp4pro
#dtoverlay=hifiberry-dac
#dtoverlay=hifiberry-dacplus
#dtoverlay=hifiberry-dacplus-pro
#dtoverlay=hifiberry-dacplus-std
#dtoverlay=hifiberry-dacplusadc
#dtoverlay=hifiberry-dacplusadcpro
#dtoverlay=hifiberry-dacplusdsp
#dtoverlay=hifiberry-dacplushd
#dtoverlay=hifiberry-digi
#dtoverlay=hifiberry-digi-pro
#dtoverlay=i-sabre-q2m
#dtoverlay=iqaudio-dac
#dtoverlay=justboom-dac
Boot device
dtoverlay=android-sdcard
#dtoverlay=android-usb
#dtoverlay=android-nvme
Camera
camera_auto_detect=1
start_x=1
CPU
arm_boost=1
#arm_freq=1500
Display
disable_overscan=1
Display panel
[gpio21=1]
#dtoverlay=cutiepi-panel
#dtoverlay=vc4-kms-dsi-7inch
#dtoverlay=vc4-kms-dsi-ili9881-7inch
#dtoverlay=vc4-kms-dsi-lt070me05000
#dtoverlay=vc4-kms-dsi-lt070me05000-v2
#dtoverlay=vc4-kms-dsi-waveshare-800x480
#dtoverlay=vc4-kms-dsi-waveshare-panel,5_0_inch
#dtoverlay=vc4-kms-dsi-waveshare-panel-v2,5_0_inch_a
[all]
#dtoverlay=rpi-backlight
Fan
#dtoverlay=gpio-fan
#dtoverlay=i2c-fan
#dtoverlay=pwm-gpio-fan
#dtoverlay=rpi-poe
#dtoverlay=rpi-poe-plus
Graphics acceleration
disable_fw_kms_setup=1
[gpio21=1]
dtoverlay=vc4-kms-v3d
[all]
I2C
dtparam=i2c_arm=on
I2S
#dtparam=i2s=on
IR
#dtoverlay=gpio-ir,gpio_pin=18
Keys
#dtoverlay=gpio-key,gpio=21,keycode=116,label="POWER"
#dtoverlay=gpio-key,gpio=26,keycode=115,label="VOLUME_UP"
#dtoverlay=gpio-key,gpio=20,keycode=114,label="VOLUME_DOWN"
RTC
#dtoverlay=i2c-rtc,ds3231
Sensors
#dtoverlay=android-i2c-sensor,mpu6050
Serial console
enable_uart=1
SPI
dtparam=spi=on
Touchscreen
#dtoverlay=ads7846,cs=1,penirq=25,penirq_pull=2,speed=50000,keep_vref_on=0,swapxy=0,pmax=255,xohms=150,xmin=200,xmax=3900,ymin=200,ymax=3900
#dtoverlay=edt-ft5406
#dtoverlay=goodix
#dtoverlay=rpi-ft5406
USB
dtoverlay=dwc2,dr_mode=peripheral
[cm4]
dtoverlay=dwc2,dr_mode=otg
[all]
include config_user.txt
% cat config_user.txt
User specific config.txt options

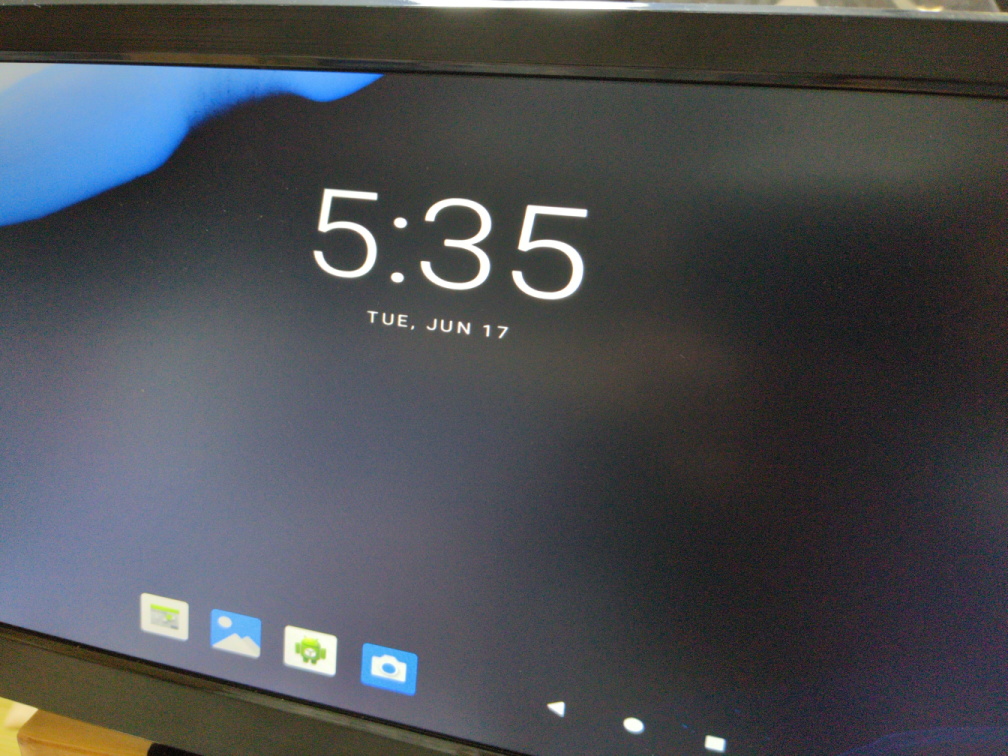

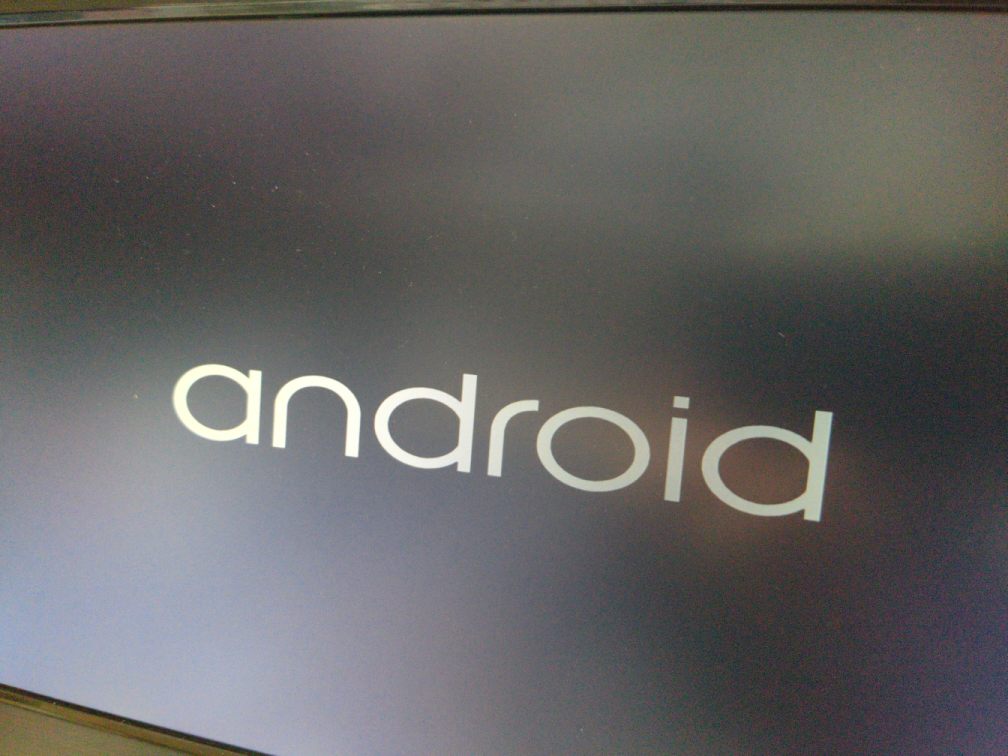

1024x768にするとHDMIに表示できた。
なんかイケそうじゃないの。
なんか、最近のAOSPビルドは死ぬほど重いらしいから、ビルド済みなのがあるのは助かるわ。
