もう１つのセンサも到着。11/11の週だったけど、日付は忘れた。
タッチセンサごときは、銅線とかコインとかアルミホイルで十分できるのだけど、こういうパーツを使うと、キャリブレーションとかチャタリング対策を自分でしなくていいのが楽だよね。
100円弱のほうの基板。袋は黒と白の二重になっているのは、配送の都合かな。

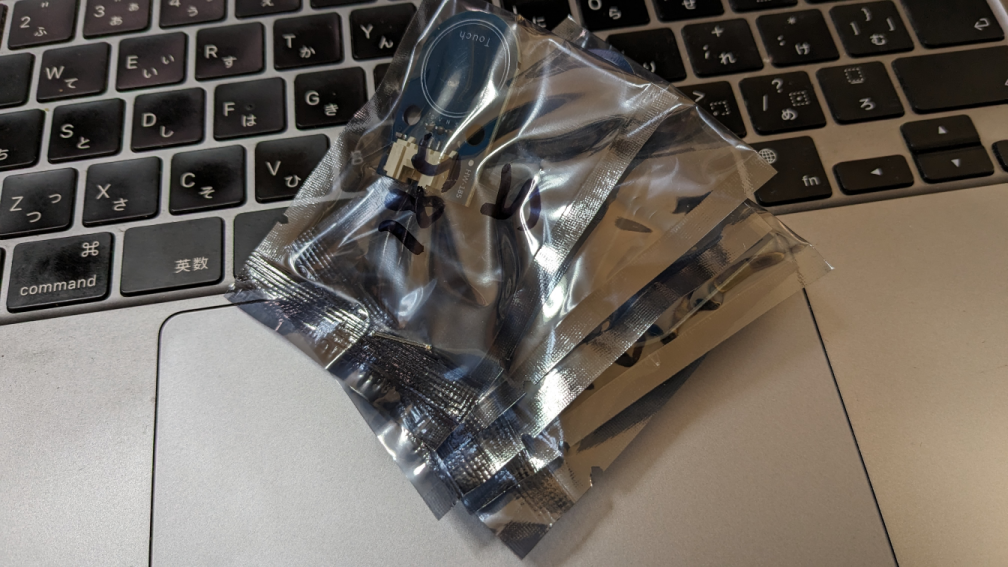

導電性の袋はステープラーで留められている。
袋を開ける。

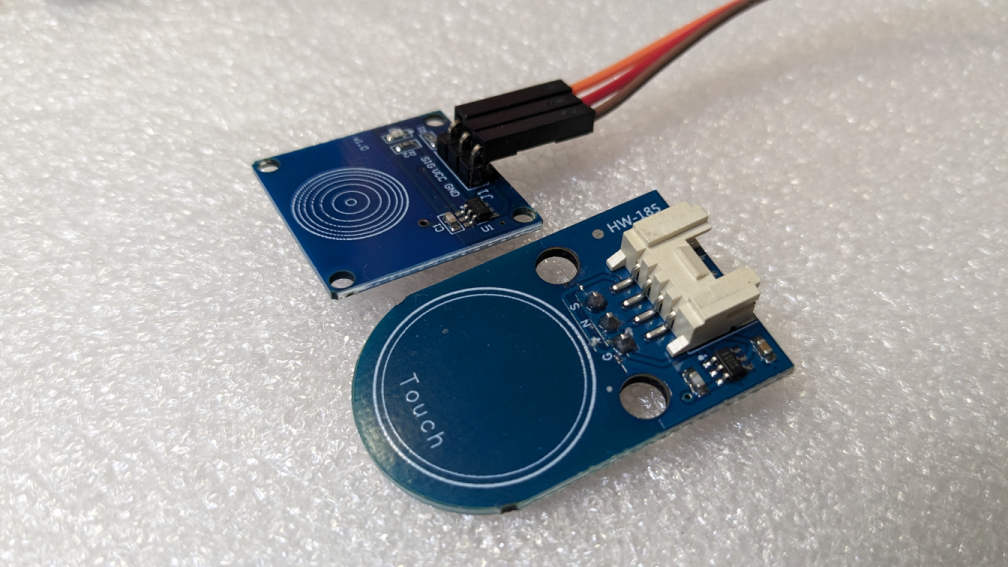

想定よりサイズが大きいかな？

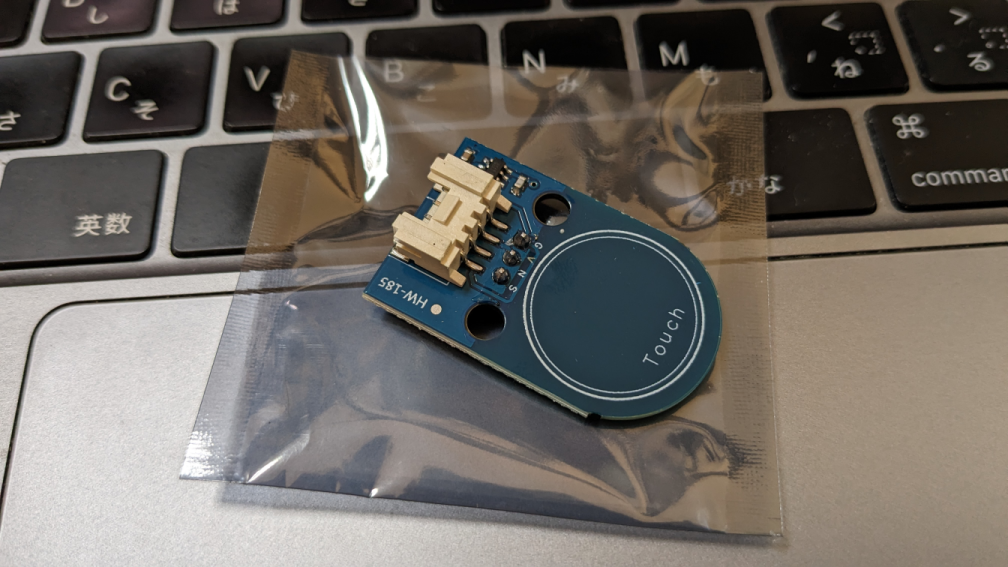

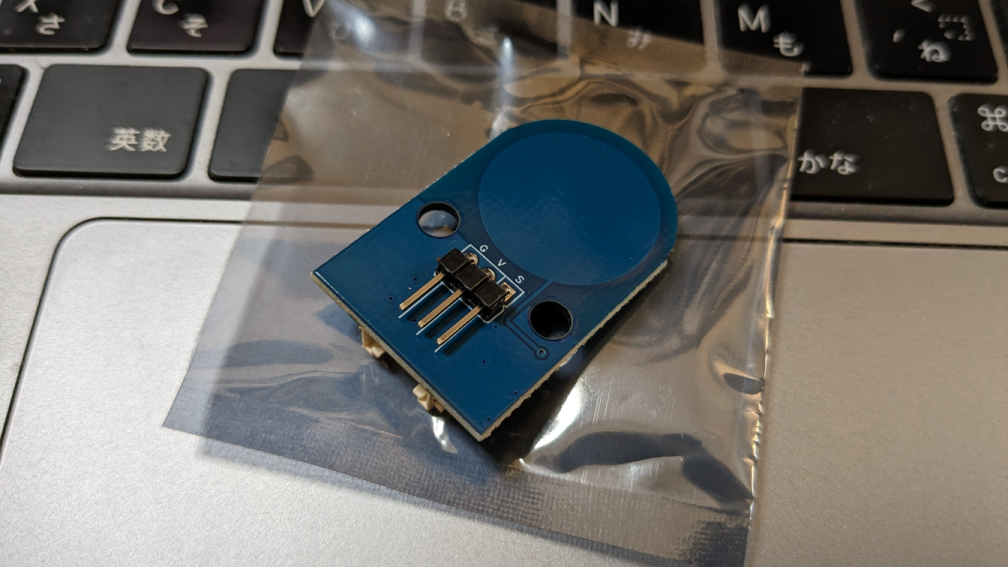

こちらは、裏にピンも出ているし、GROVEっぽい端子も付いているので、価格は4倍近くするけど、使いやすい感じ。

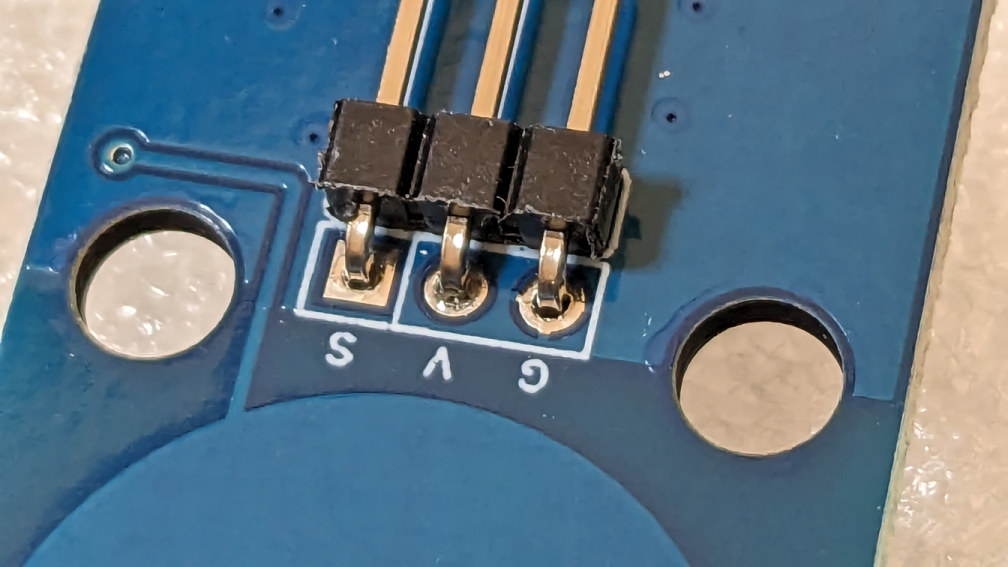

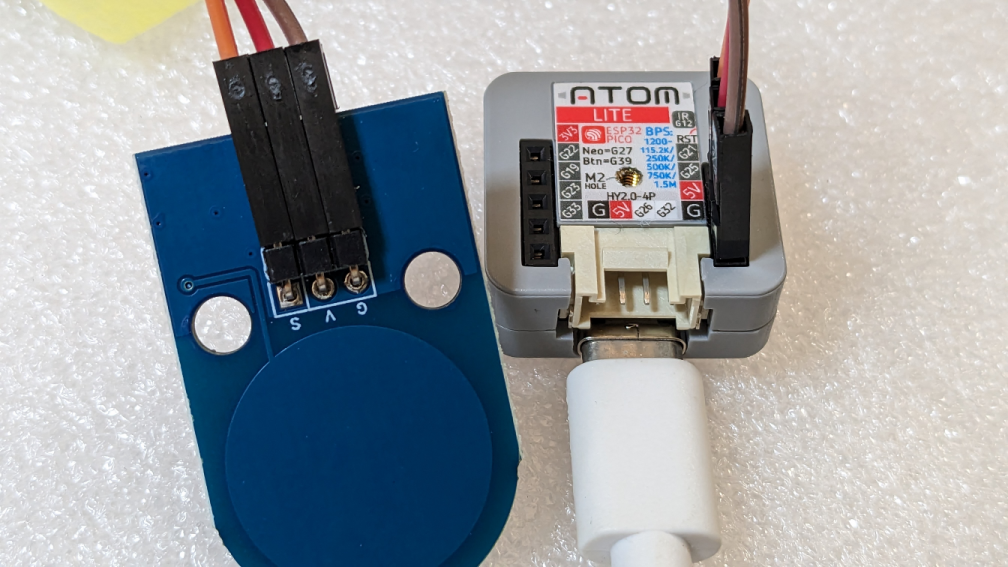

入力は3.3-5V入れていいみたいだ。裏のピンは、同じ配置なので、前回の基板を外して、そのまま接続してみる。
接続してみると、ATOM Liteの赤LEDが点灯する。タッチすると消える。この基板では、デフォルトでSはHIGHのようだ。タッチするとLOWに変わる感じ。
基板側にLEDは付いていない。LEDの１個、抵抗の１個を省略するというのは、22円センサと比べると、ちょっとケチな感じだ。
こちらの感度は、2mmくらいの空中でもセンサは反応する。絶縁の樹脂シートをはさんでも反応は変わらない感じ。基板の面でも裏でも反応は同じ感じ。
検索しても、GROVE互換だと書かれているスペックは出てくるのだけど、ピン配置については記載がない。困ったな。実機で調べるしかないかw

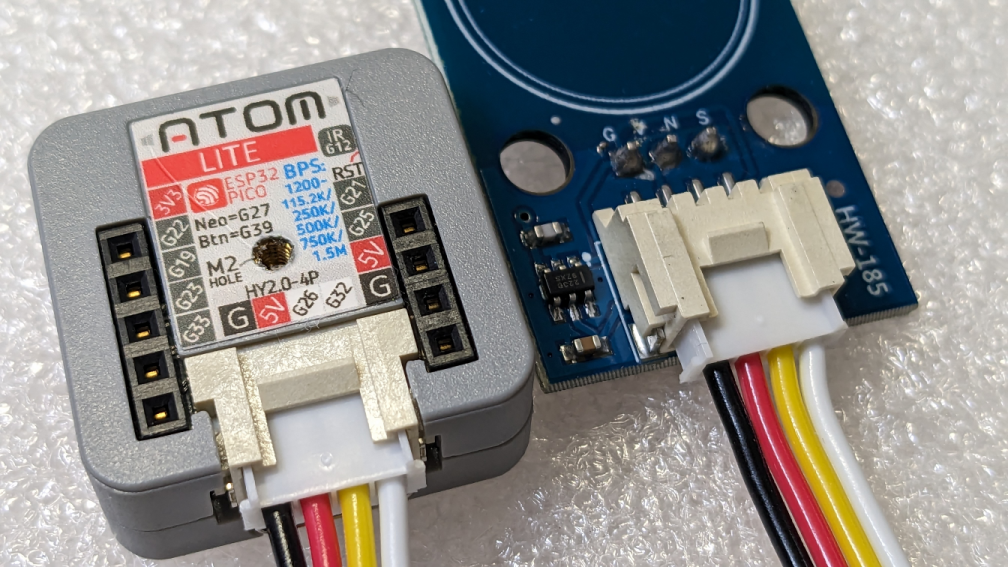

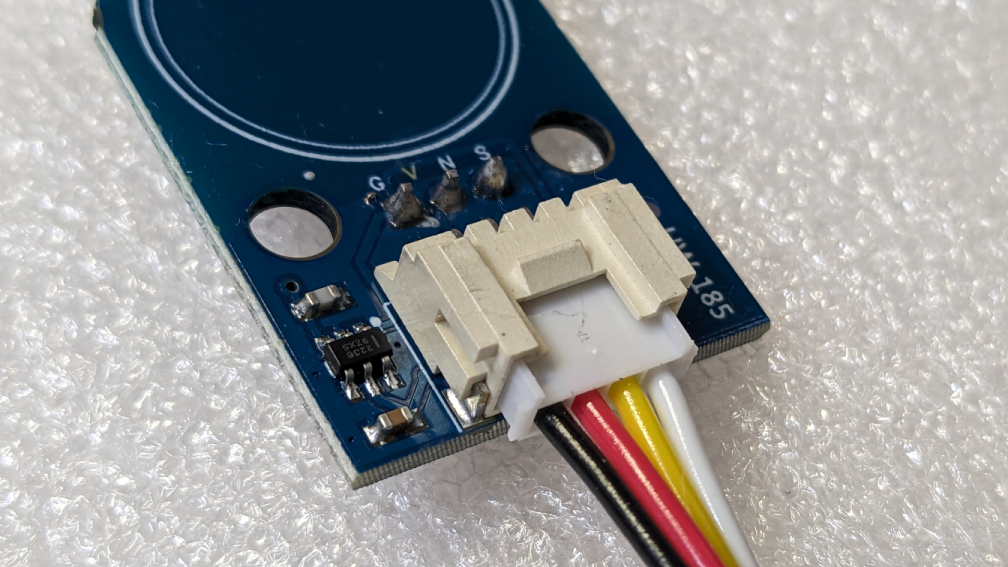

GROVEコネクタというのは嘘ではないようで、M5Stack製品添付のケーブルはちゃんと差し込める。
テスタをあてて確認すると、裏のピンとは逆になっている感じ。GROVEケーブルを差し込んだ状態で、VCCとGNDは合っている。白が信号に接続されていて、黄色は未配線。
GROVEケーブルを接続して、スケッチのセンサピンと、タッチしたときに点灯するように変更して書き込み。
#include <M5Atom.h>
const int touchPin = 32;
const int ledPin = 22;
void setup() {
M5.begin(true, false, true);
pinMode(touchPin, INPUT);
pinMode(ledPin, OUTPUT);
digitalWrite(ledPin, LOW);
}
void loop() {
int touchState = digitalRead(touchPin);
if (touchState == LOW) {
digitalWrite(ledPin, HIGH);
M5.dis.drawpix(0, CRGB::Red);
} else {
digitalWrite(ledPin, HIGH);
M5.dis.drawpix(0, CRGB::Black);
}
delay(10);
}
普通に動くね。
ちょっと反応が良すぎなのが困るかな。ケースに入れてもダメかも。
コンデンサを付け替えるとか、二階建てにするとかしたら感度調整できるだろうか？
面白いのは基板のエッジは、ちゃんと接触しないと点灯しない。
GROVE付きで、最初の基板くらいの確実な動作だとよかったのだけど、帯に短し襷に流し。
