前回の続き。
11/11着。黒い集合袋入りだったので、２種類とも入っているのかと思ったら、１種類だけだった。

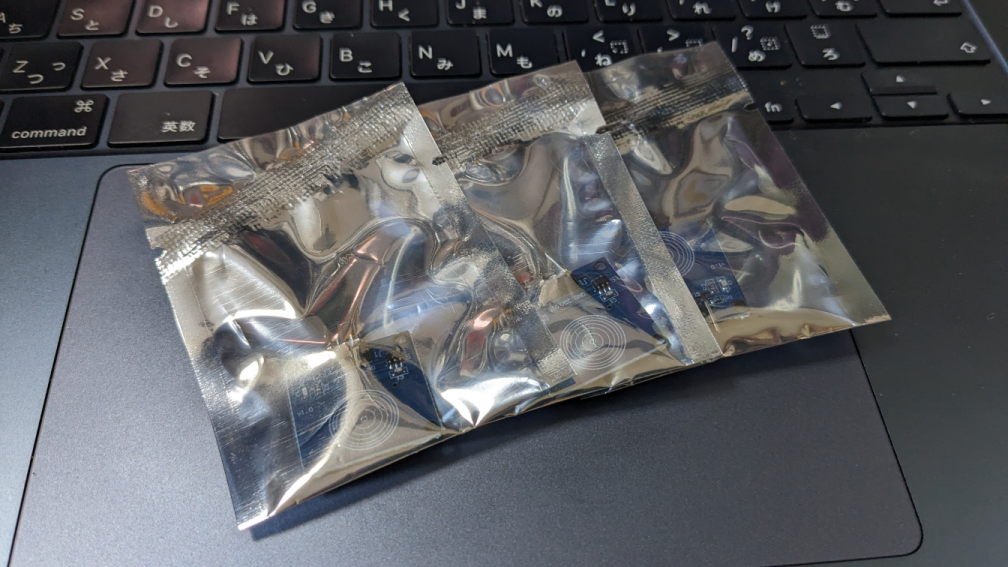

そして、なかには本来の梱包が。
小さい基板が入っているよくみるパッケージになっている。

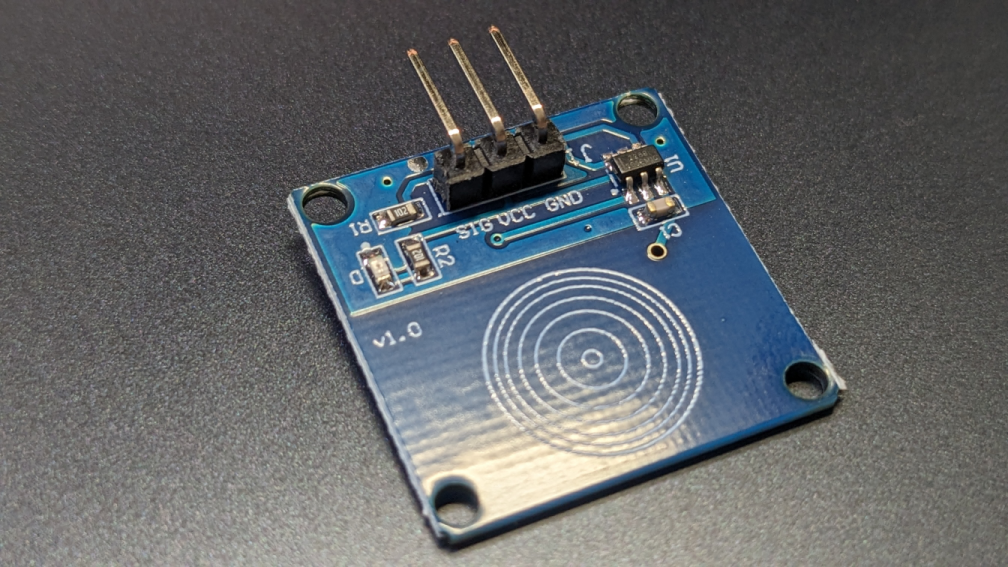

本体はこれ。TTP223のほうだった。これで22円か...

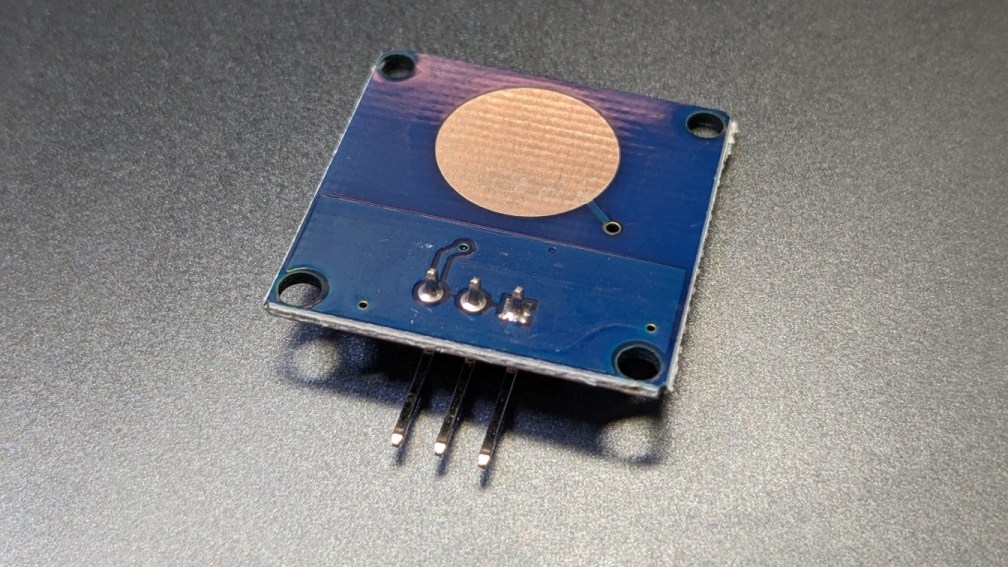

裏。基板のエッジはヤスってない。

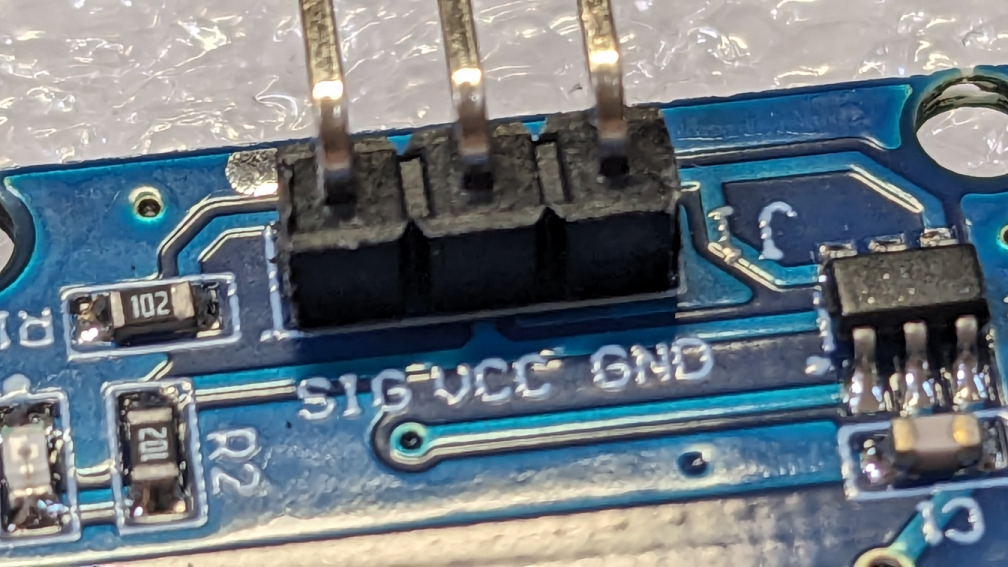

端子は、SIG(NAL?), VCC, GND。TTP223というのは、右にある静電容量式タッチスイッチ用のチップの名前らしい。刻印読めないけど。パチモンだろうねぇw

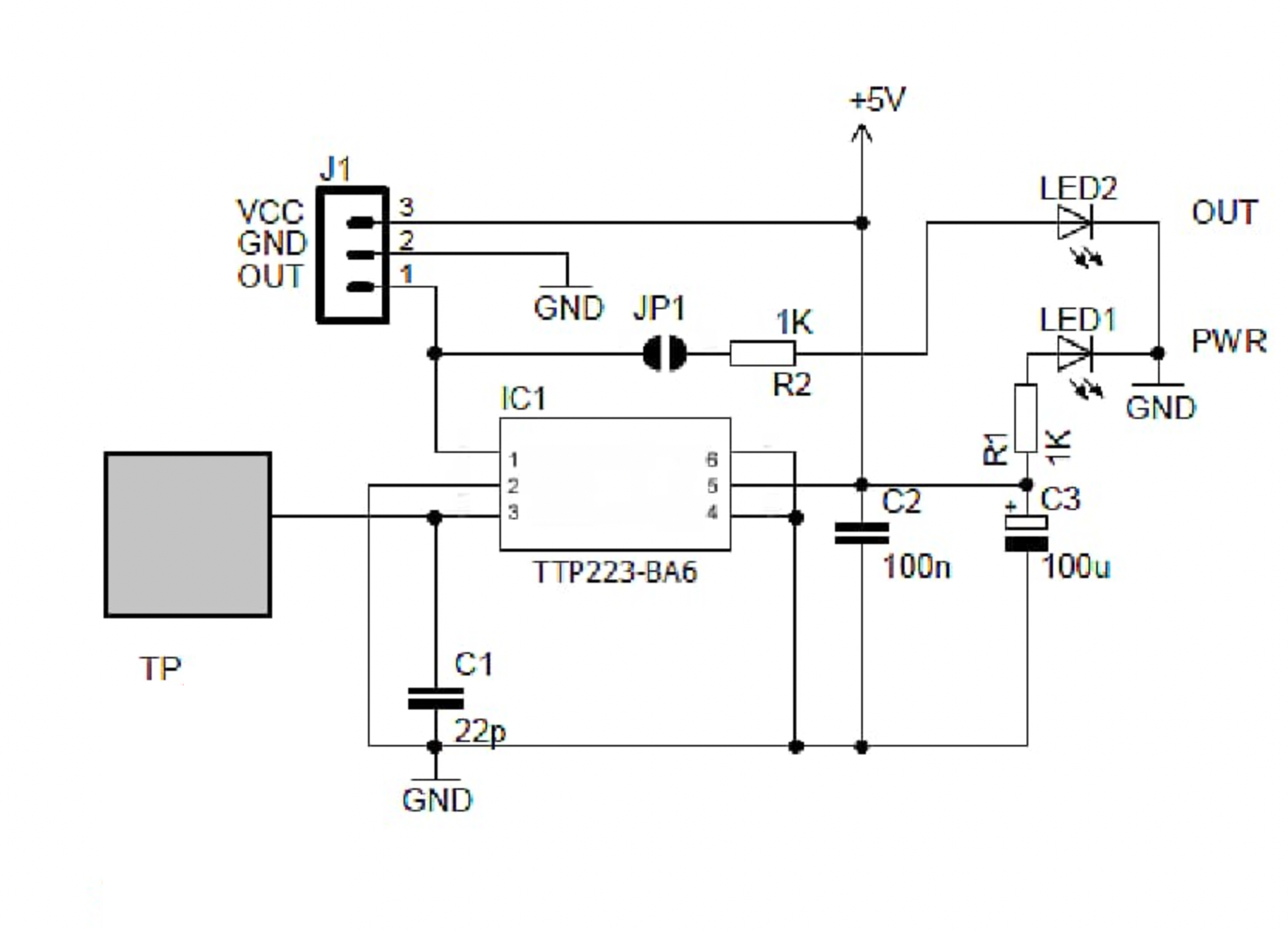

回路図はこんな感じ。
データシートはaitendoが公開しているのがある。
https://aitendo3.sakura.ne.jp/aitendo_data/product_img/sensor/touch/TTP223/TTP223.pdf
VCCは、2.0V~5.5Vに対応しているようだ。9V電池を直接つなげている人もいるようだけど、普通にマイコン周辺の5V, 3.3Vでいける感じ。
電源を入れてタッチしているときにはSIGピンがHIGH(0.8V)に、離しているときはLOW(0.3V)になる。
赤い基板のやつは、論理を操作するジャンパがあるようだけど、これにはない感じ。同様にコンデンサをはさんで感度を調整するような端子もない。

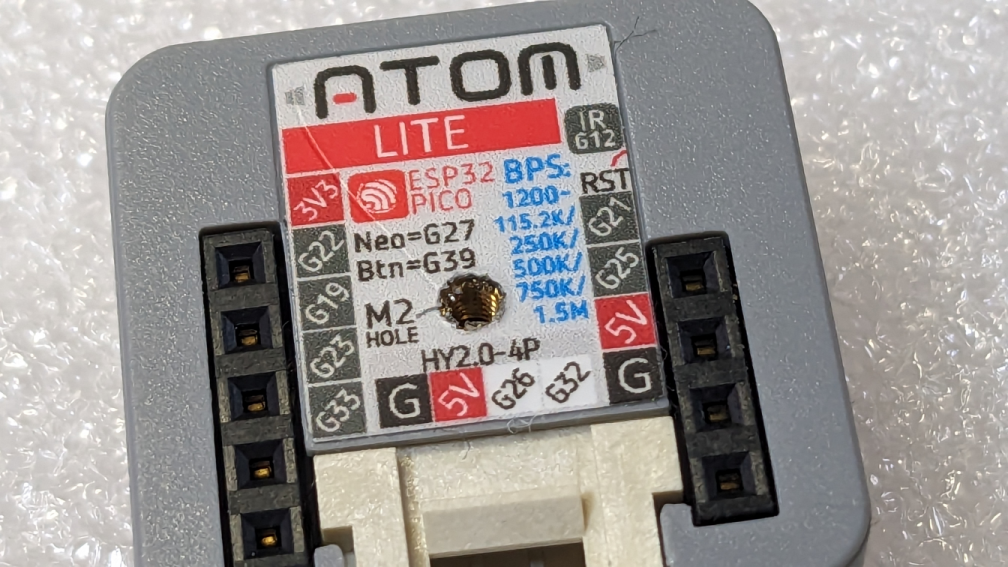

GROVEから生やすのがいいんだろうけど、めんどくさいのでピンで生やしてテスト。5VとGNDに隣り合っているGPIO25を使うことにする。オスメスのジャンパ線で接続。

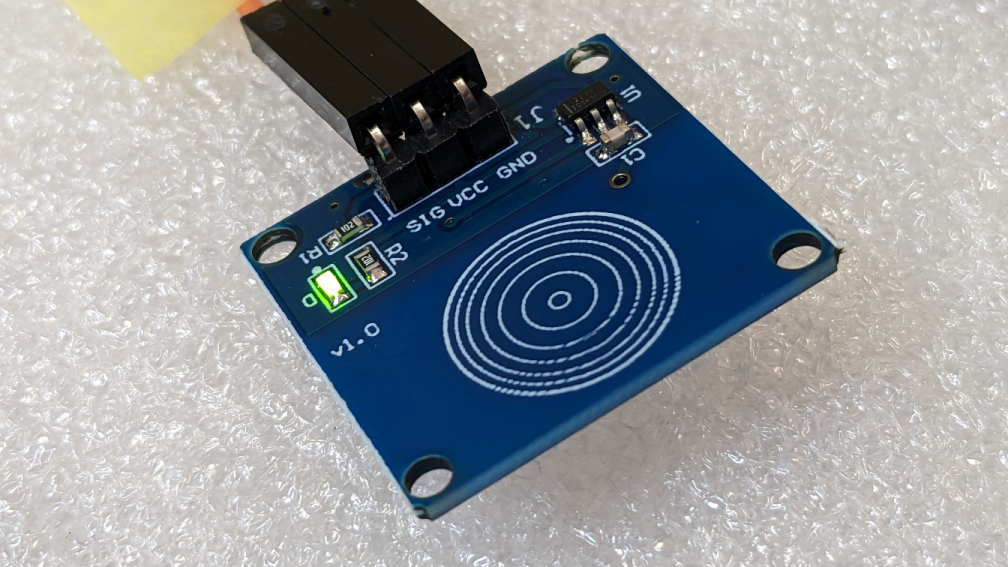

給電すると基板上のLEDが点灯する。

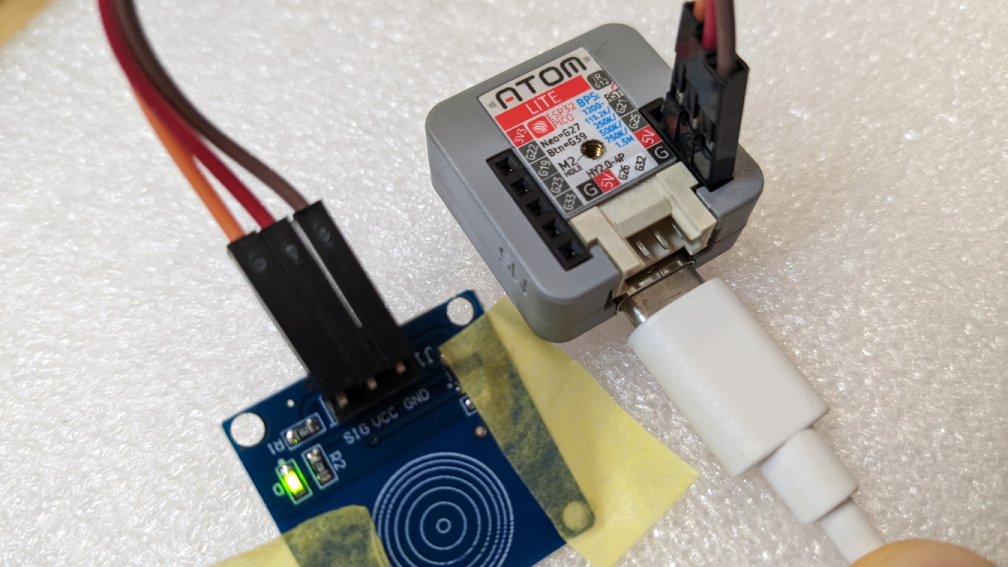

配線はこんな感じ。
スケッチはこれで。タッチするとATOMのカラーLED(22)を赤にして点灯する感じに仕上げる。
#include <M5Atom.h>
const int touchPin = 25;
const int ledPin = 22;
void setup() {
M5.begin(true, false, true);
pinMode(touchPin, INPUT);
pinMode(ledPin, OUTPUT);
digitalWrite(ledPin, LOW);
}
void loop() {
int touchState = digitalRead(touchPin);
if (touchState == HIGH) {
digitalWrite(ledPin, HIGH);
M5.dis.drawpix(0, CRGB::Red);
} else {
digitalWrite(ledPin, LOW);
M5.dis.drawpix(0, CRGB::Black);
}
delay(10);
}
スケッチを書き込んでテスト。
https://youtube.com/watch?v=E7R2-r-tamM&feature=shared
静電容量なのに、空中ではほぼ反応しない。短時間のタッチでも反応する。感度調整は、デフォルトのままでなかなかいい感じだ。
養生テープを貼ったり、薄い紙をはさんだり、ビニールをはさんだり、伝導性の樹脂袋はさんだりしたのだけど、ちゃんと反応するので、ケースに入れても大丈夫そう。2mmの3Dプリントした樹脂板は反応しない。
