使っているプリンタはDeltaタイプなので、フィラメントの供給を担当するエクストルーダーはボーデン型だ。重いヘッドが使えないのは構造上の問題。ダイレクト型でないと送り出しの力が足りなくて無理なのかもしれない。
また、フィラメントが柔らかいので、エクストルーダーのギアが滑っている可能性もある。
3Dプリンタ ダイレクト式とボーデン式の違いは？
Nature3Dさんと相談しながら対処してみたが、どうやらフィラメントが柔らかいので、エクストルーダーのギアでうまく送れないのではないかという結論になった。
いままでのサンプル利用者では、吐出しないということは皆無だったようで、貴重な失敗例になった模様。
Nature3Dさんでは、水平の送り出しギアでは食いつきが悪く送りがよくないということなので、U字に溝の切ってあるギアを使っているそうだ。

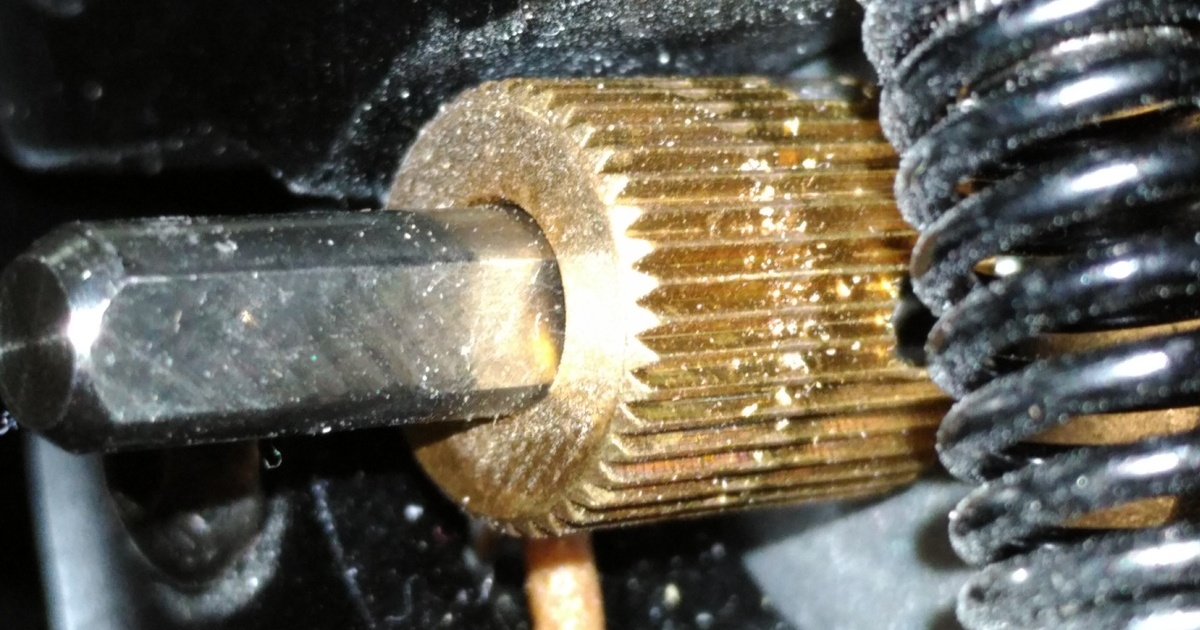

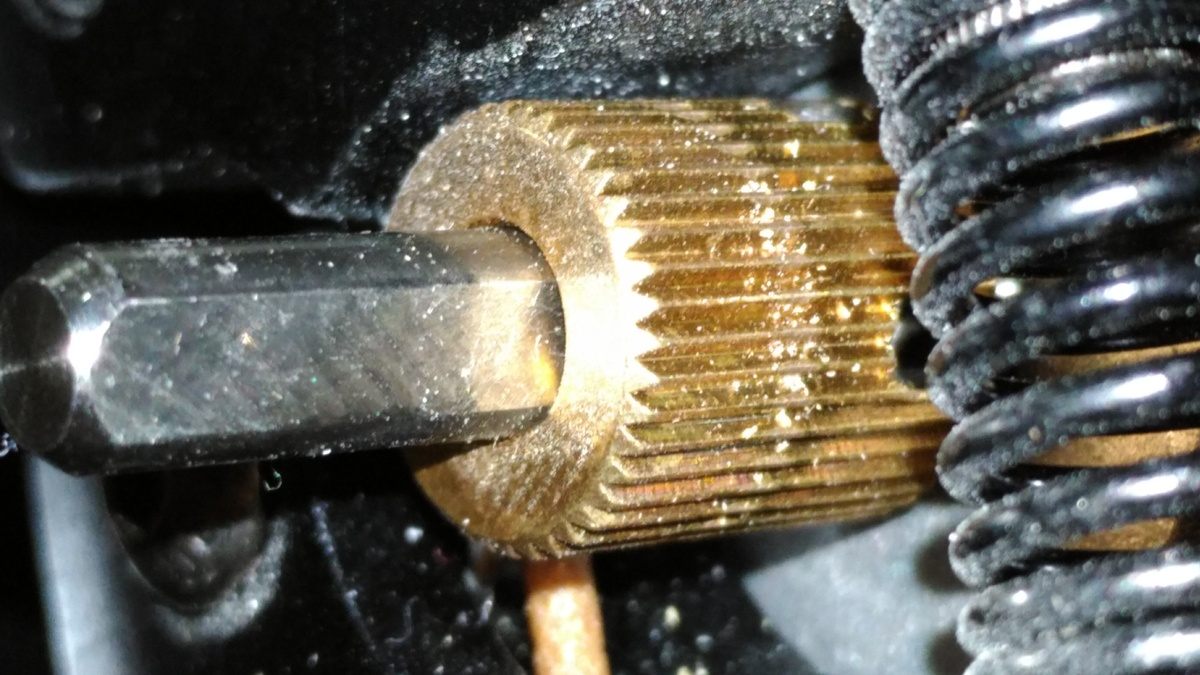

Kosselのエクストルーダーのドライブギアは真鍮製の水平タイプであった。安いので、こんなもんだね。PLAの時の削れカスが結構残っている。たまに掃除しないといけないようだ。

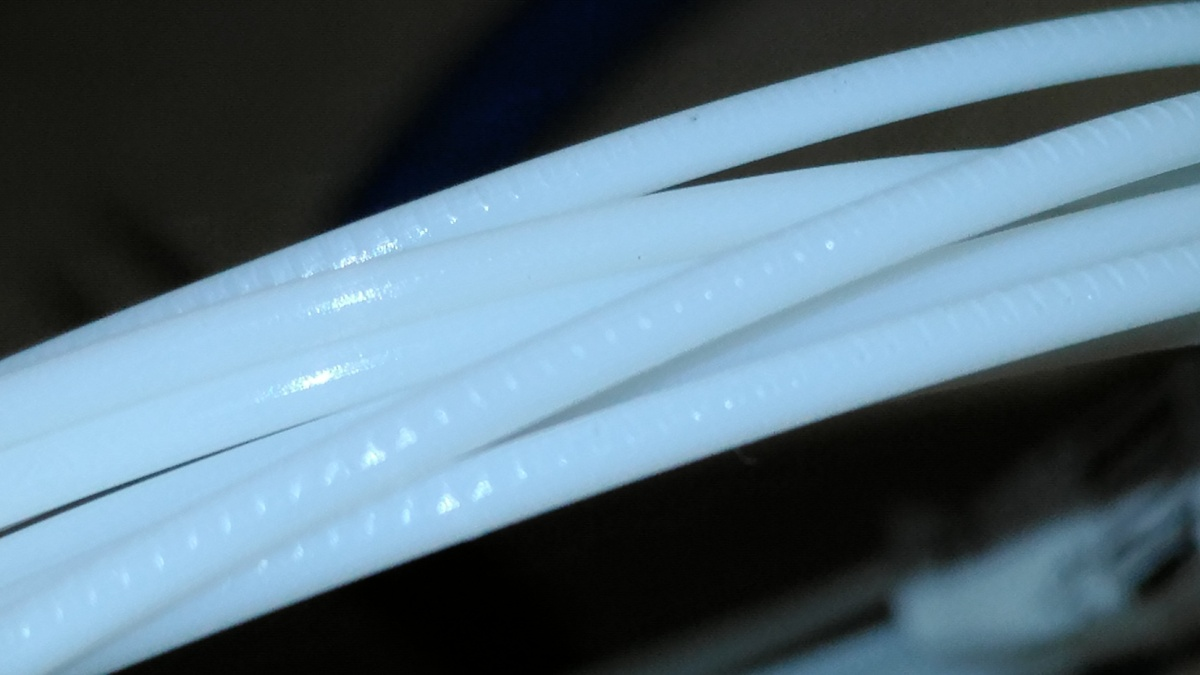

PLAフィラメントには、こんな感じでギアの跡が残っている。
Nature3Dさんでは、エクストルーダーには小嶋技研のU字溝のドライブギヤを使っているそうだ。ググってどんなものか確認する。
ドライブギヤによるフィラメント変形の違い
ドライブギア – ㈱小嶋技研
http://kojima-giken.co.jp/%e3%83%89%e3%83%a9%e3%82%a4%e3%83%96%e3%82%ae%e3%82%a2-2
3Dプリンター 日本製 MK7ドライブギア ピッチ0.5mm レプリケーター2/2X対応 参次元工房 ネットショップ
3Dプリンター MK7ドライブギア ピッチ0.5mm レプリケーター2/2X対応(日本製)
なるほど、フィラメントの形状に合わせてギアを切り欠いてから山を付けている。フィラメントに変形負担をかけないし、接触面が大きくなるので確実に送れるようになるという仕組みのようだ。

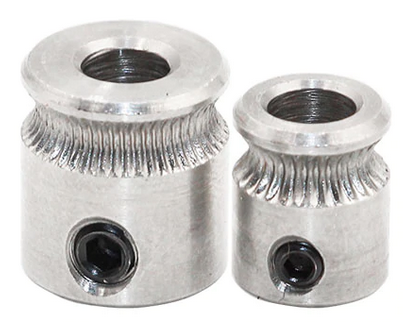

まずは、国産の精度の高いものより、コストを優先ということで、AliexpressでU字溝付きのギアを２種類発注しておいた。
MK7 MK8 押出機 26/36/40 歯ギア Reprap メンデル押出機ドライブギア真鍮ボア 5 ミリメートル 3d プリンタ供給 Hobbed ホイール
1PC MK8 MK7 用 1.75 ミリメートル 3 ミリメートルフィラメント 3D プリンタ Reprap 押出機プーリー 5 ミリメートルシャフト
もっとも、コロナウイルス騒動で、春節の休みが伸びているので、いつ送ってくるかわからないのだけどねw
案の定、発送通知はちっとも来ない...
小嶋技研のを買おうかな...
Amazonのギフト券残高を使って買った。
つづく
