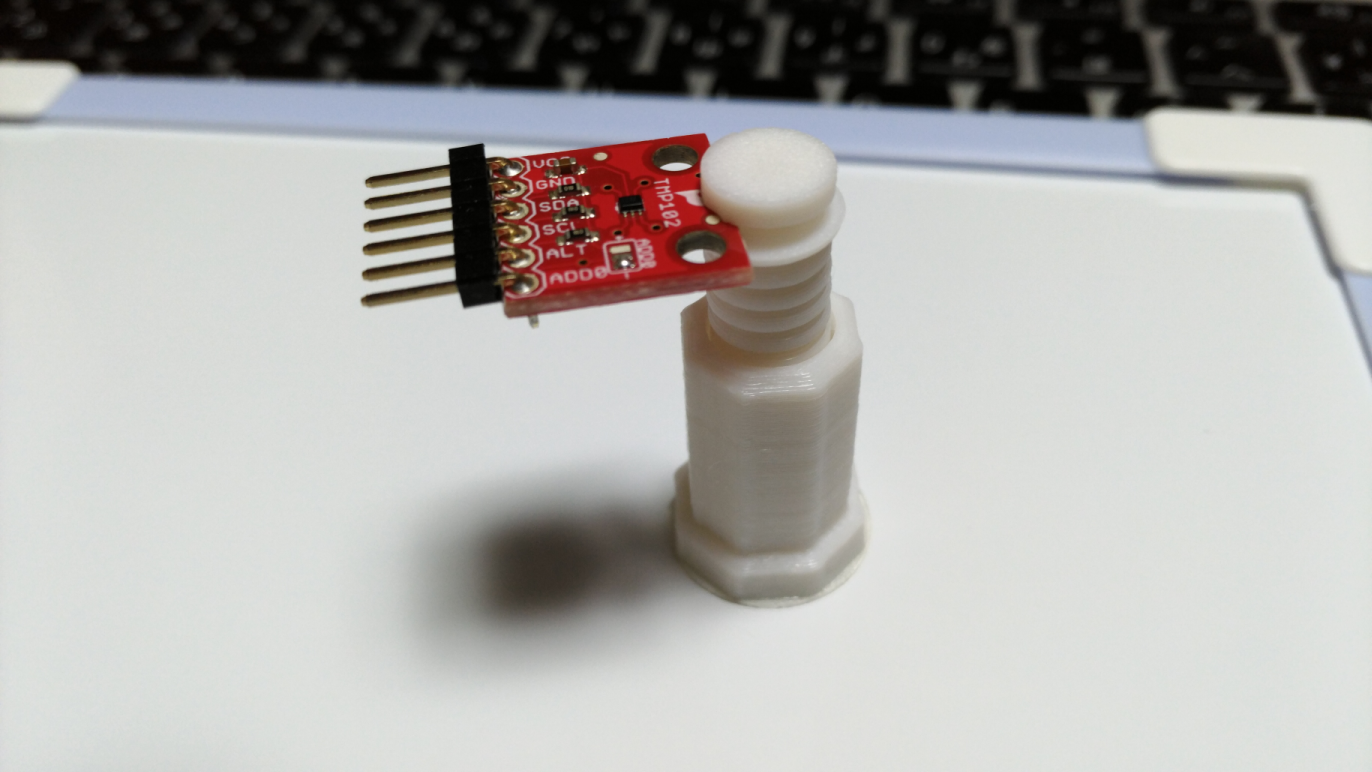

それほど問題になるわけではないのだが、底面がやや滑るので、シリコンシートでも貼りたい感じ。100均のシリコンラップでも貼ればいいかしらん？ シリコンは接着するのはめんどくさいけど。
なにかいいものがないかと調べてみると、「滑り止め液」なるものもあるらしい。見たことないけど。手芸コーナーにあるようだ。速乾性の木工用ボンドのような酢酸エマルジョンに見えなくもない。
これ便利！セリアの「スベリ止め液」があれこれ使える！ - 暮らしニスタ
ダイソーでも売っているようなので、近くの店に寄ってみたが「スベリ止め液」は売っていなかった。シリコンラップも使えそうな平滑なものは置いていなかった。

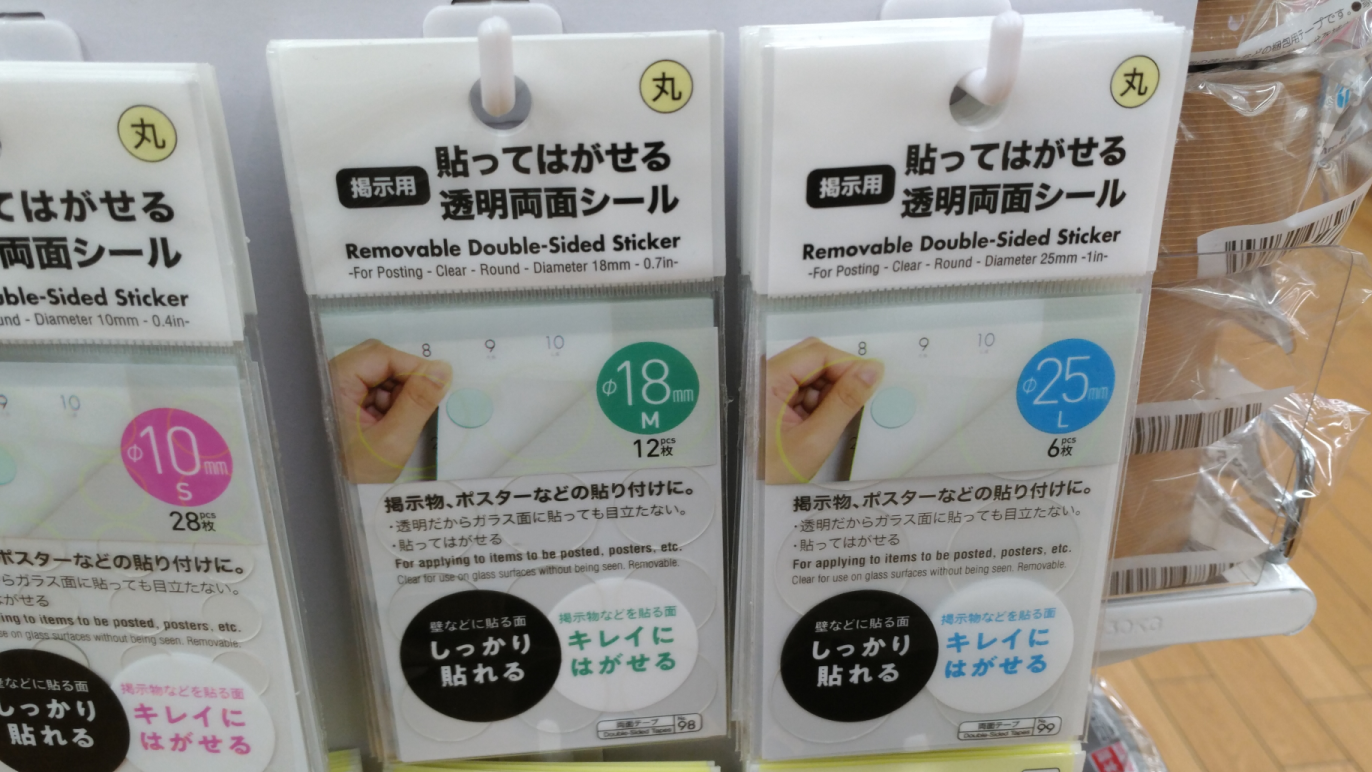

代わりになるものはないかと探していると、「貼ってはがせる透明両面シール 18mm」というのがあったので買ってみた。

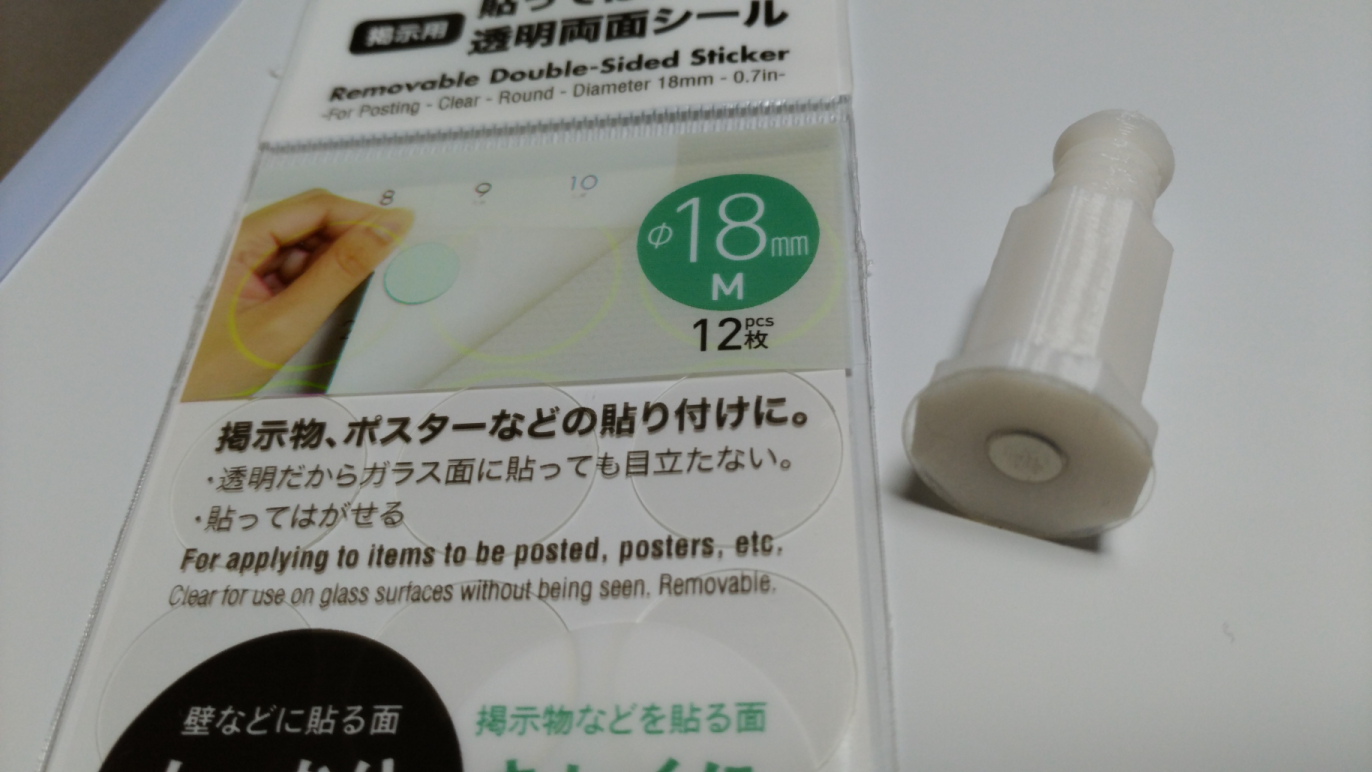

ちょっと粘着は強いけど、これでもいいかもしれない。17mmだとベストだったのだけど、底面に貼ると少しだけはみ出すのが気になる。吸い付くようなくっつき具合で、滑ることはなくなったけど、力を加えると倒れる可能性がある。
ただ、滑り具合は、どうも好みが人によって違うのではないかという気がしてきた。
このシートを使うことを想定して、底面を少し大きくする必要があるだろうか... 悩みどころだ。100均製品は、いつまで供給されているかわからないという問題もある。

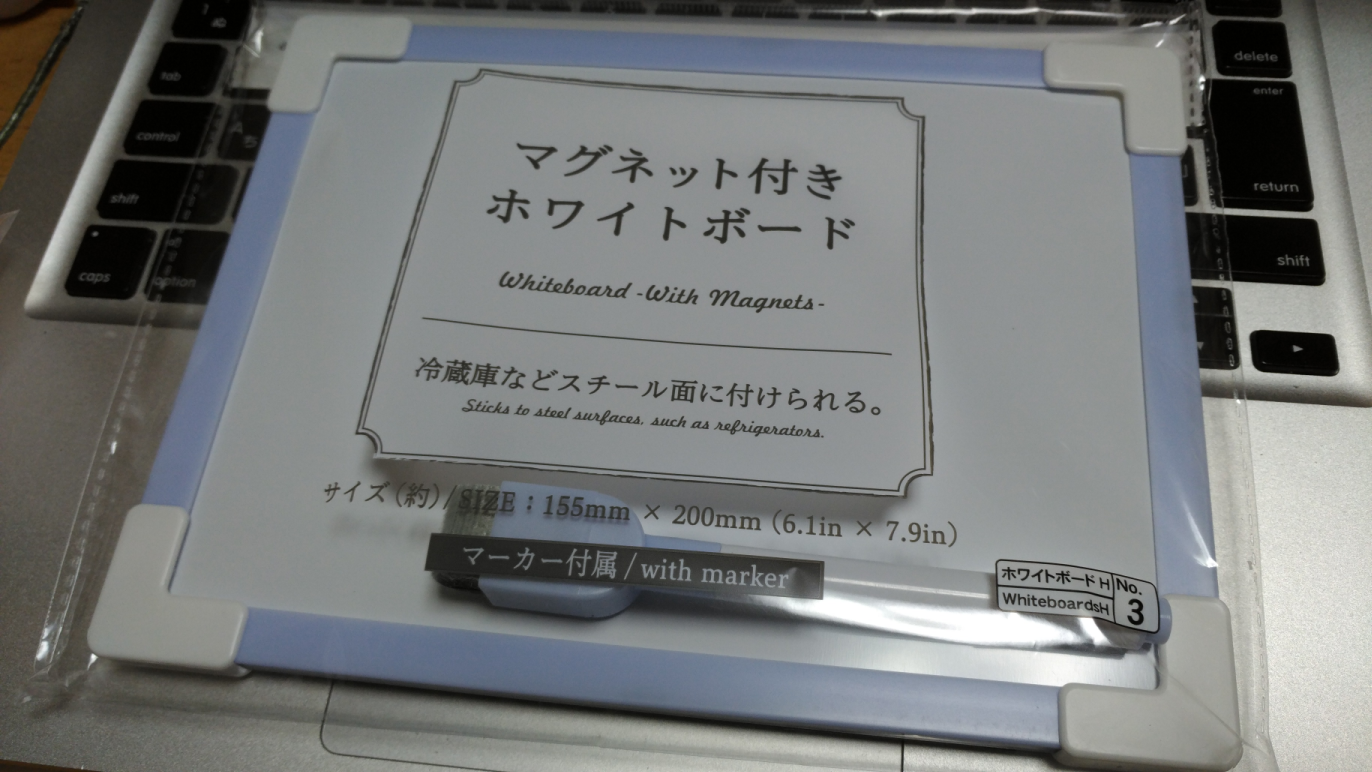

小型のホワイトボードも、磁石の付くものが売っていたので購入した。ブックエンドとどちらがいいかについては、ホワイトボードは作りがチャチなので、実際に使ってみないとどちらがベストとは言えない感じだ。
設計がfixしたので、ネオジム磁石とバネを取り出すコードストッパーも買い足す。

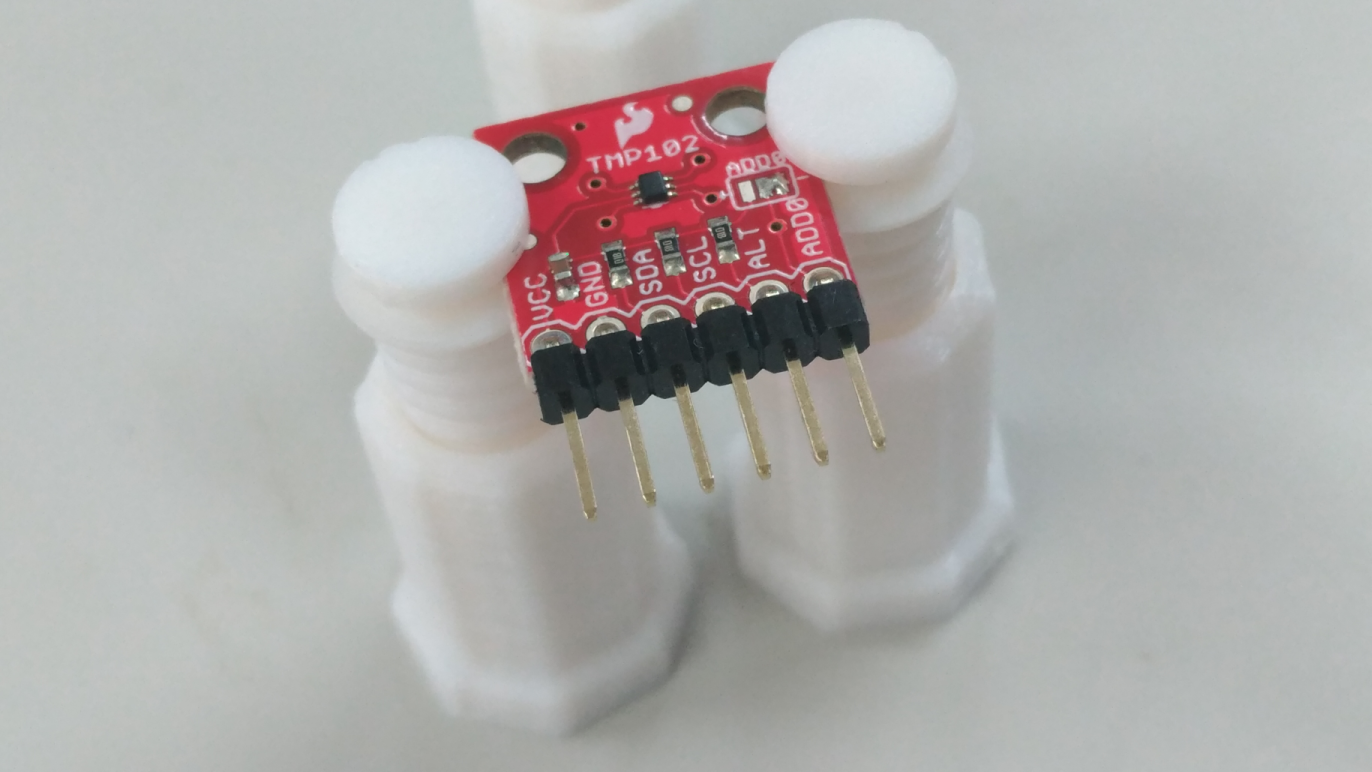

同じモデルであと２つ出力してみた。２本で固定すると、がっちり固定できてて笑うくらい。
白だと味気ない感じなので、ウッドフィラメントのサンプル依頼を出してみた。ウッド調なのができるかもしれない(予定は未定)。
ニーズはほとんどないと思うけど、かなり便利なので、技書博に出してみる予定。
モデルデータをThingiverseで公開してみる。
PCB Holder pin by kinneko - Thingiverse
推奨のハッシュタグに出てきたものをたどってみると、Thingiverseに、似たようなものを作っている人がいた。
ボールペンのスプリングを使えるのは材料が入手しやすくていいかも。モデルもシンプルだ。
Magnetic spring loaded PCB holder by VICLER - Thingiverse
Hakkoでも同じようなものを出していて、そのクローンっぽいやつ。バネじゃないので使いにくそう。
Hakko Style PCB Vise by urill - Thingiverse
Hakkoのはこれかな。だいぶゴツい。日本では扱っていないの？
Omnivise PCB Holder
https://www.hakkousa.com/products/accessories/pcb-holders/omnivise-pcb-holder.html
結局、土台も、シールが隠れるように設計変更した。面倒なのでThingiverseのファイルの差し替えはしていない。
フィラメントの残りが少なくなってきたので、残量をみながらいくつか量産開始してみている。それぞれの高さ調整が結構やっかいだが、いくつか良い方法を思いついた。本命は木質フィラメントだ。
つづく
