バネは手に入った。
ネジは、NTP時計の完成品に使ったM2のタッピングセットを買ってあるので、いろいろな長さのものが手持ちにあり、それを使うことができそうだ。とりあえず、6mmのでいいかな。
ざっと設計してラフトを付けたプリントをしてみたのだけど、あまり精度が出ない感じ。しかし、方向性は間違っていないことを確認できた。
少し精密度が要求される内容をプリントすることになったので、3Dプリンタも時間をかけて微調整して、ラフトを貼らなくてもプリントできるようにした。

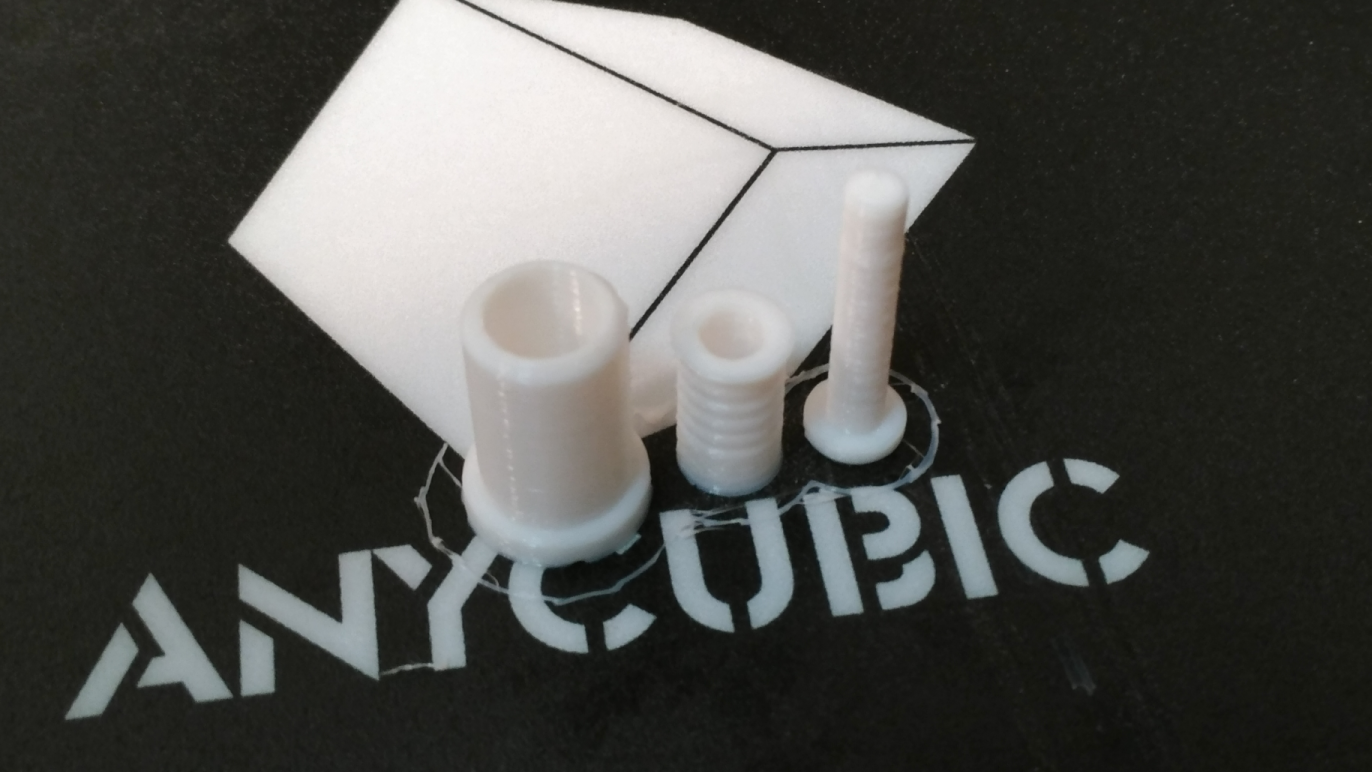

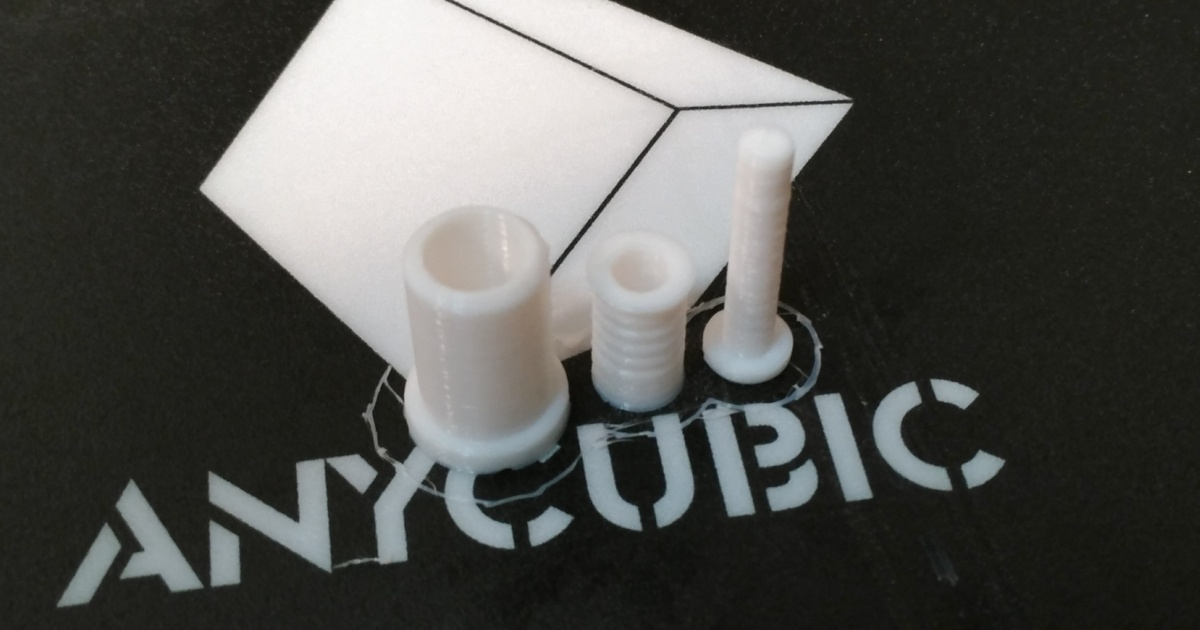

設計を修正してプリントする。パーツが増えたので、出力に時間がかかるようになった。

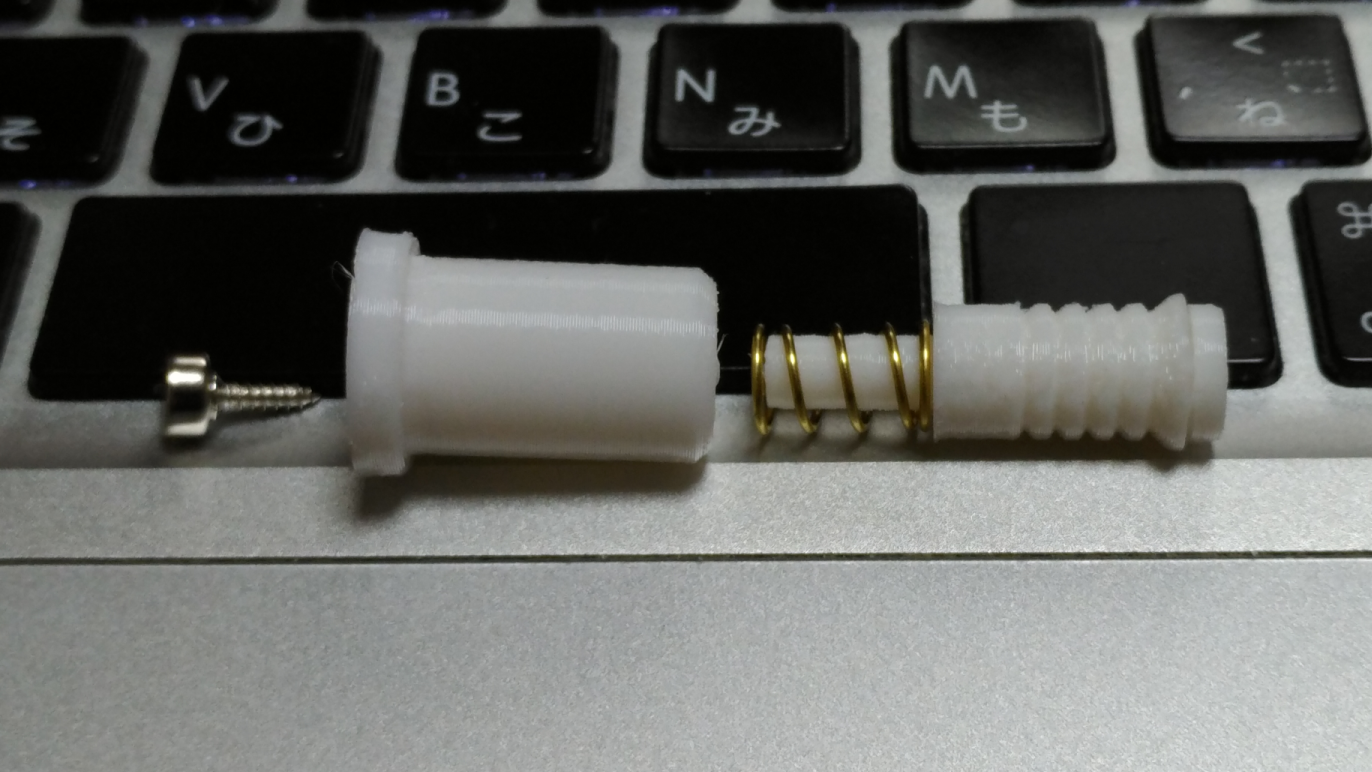

組み立ては、こんな感じで行う。ネジは外から見えないように配置する。ネオジム磁石を目隠しに使える。ネオジム磁石ははめ殺しなので、ネジにくっつくことで少し抜けにくくなるという意味もある。
ようやく実用に使えそうな感じのものができた。基板にはいろいろな厚みがあるので、この方法だといろいろな厚みに対応できてよい。
バネではさんでいて固定力が強いので、ちょっとした作業であれば、一本だけでも十分な感じだ。

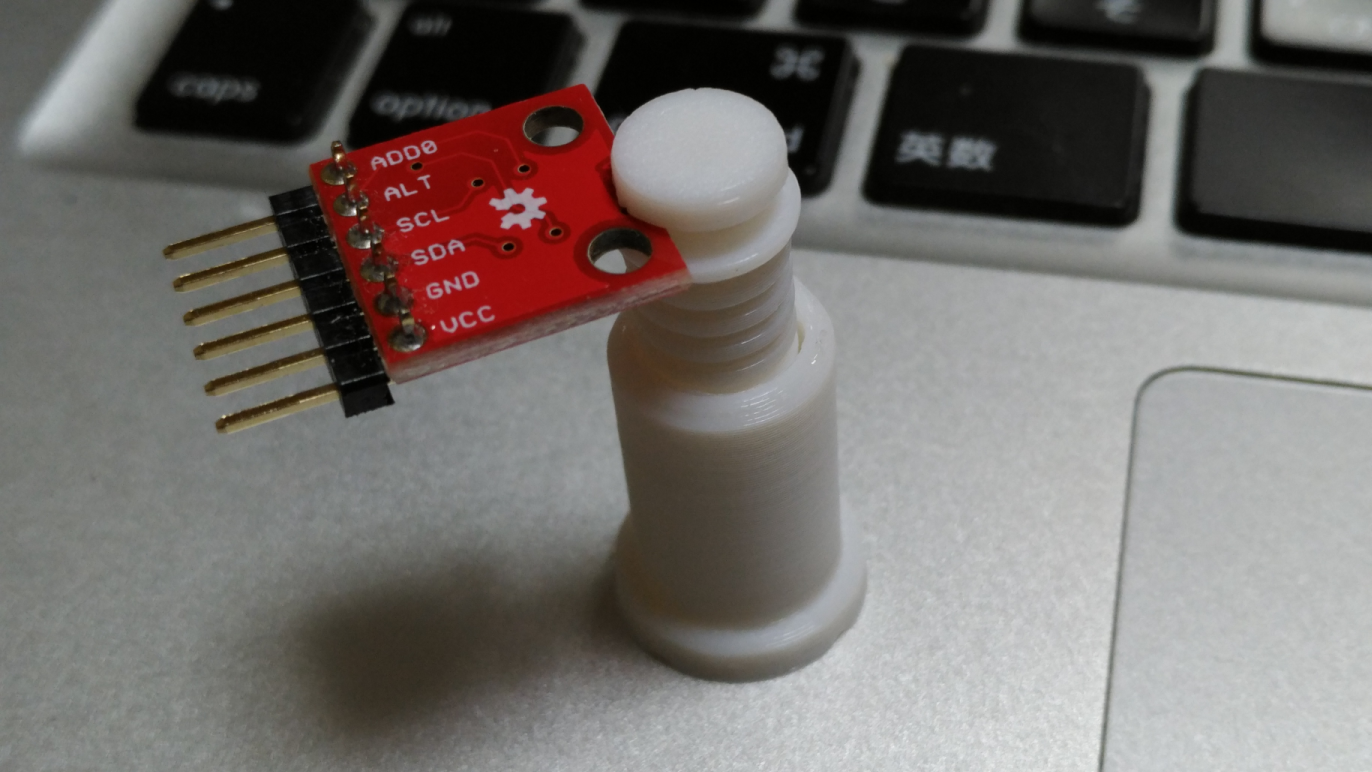

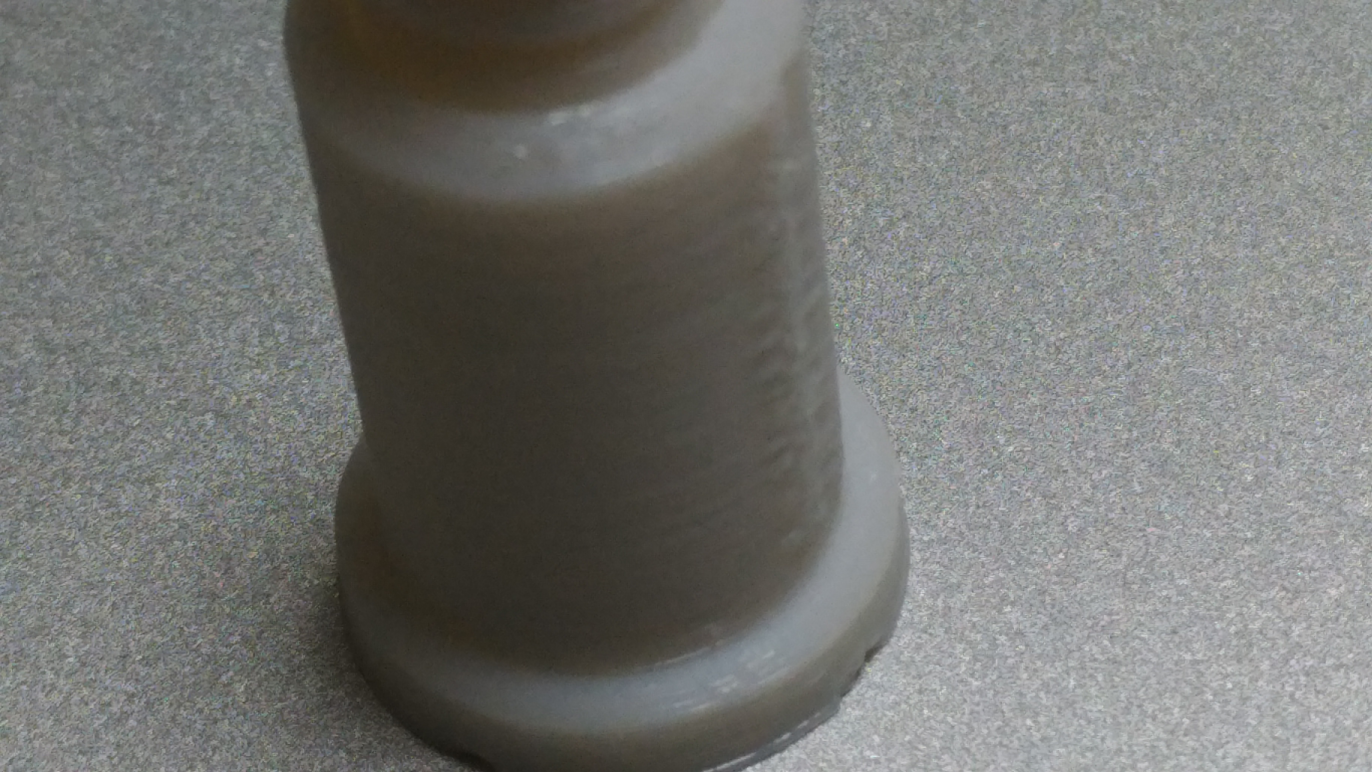

下の部分を円筒にしたので、FDMプリンタの限界が出てしまった。円を出力すると、どうしてもつなぎ目ができてしまい、表面にデコボコとして残ってしまう。細い部分などは目立たないのだけど、ちょっとこればイマイチだ。

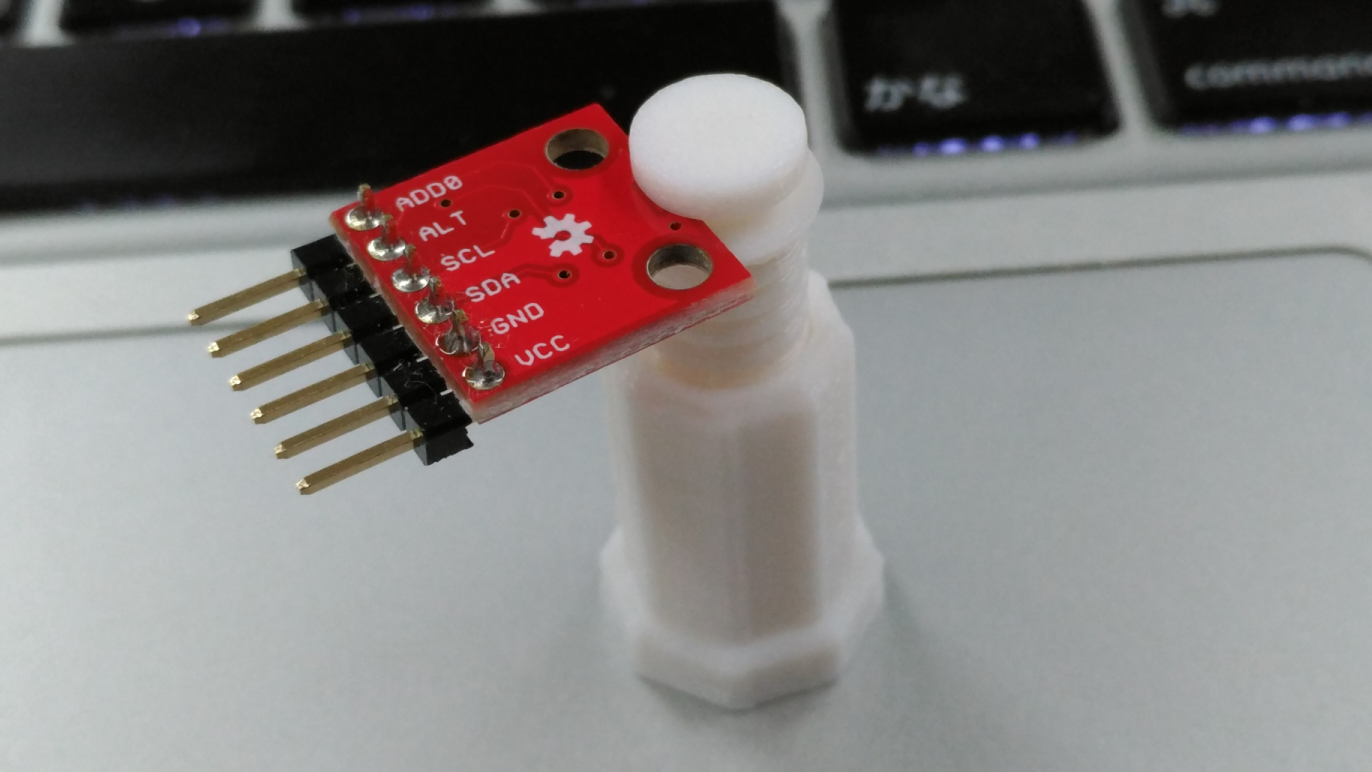

設計を変更して八角形にする。一番下の八角形とその上との間で、内部構造の問題で若干ヒケが出てしまっているが、このくらいであれば目立たないのでよしとする。

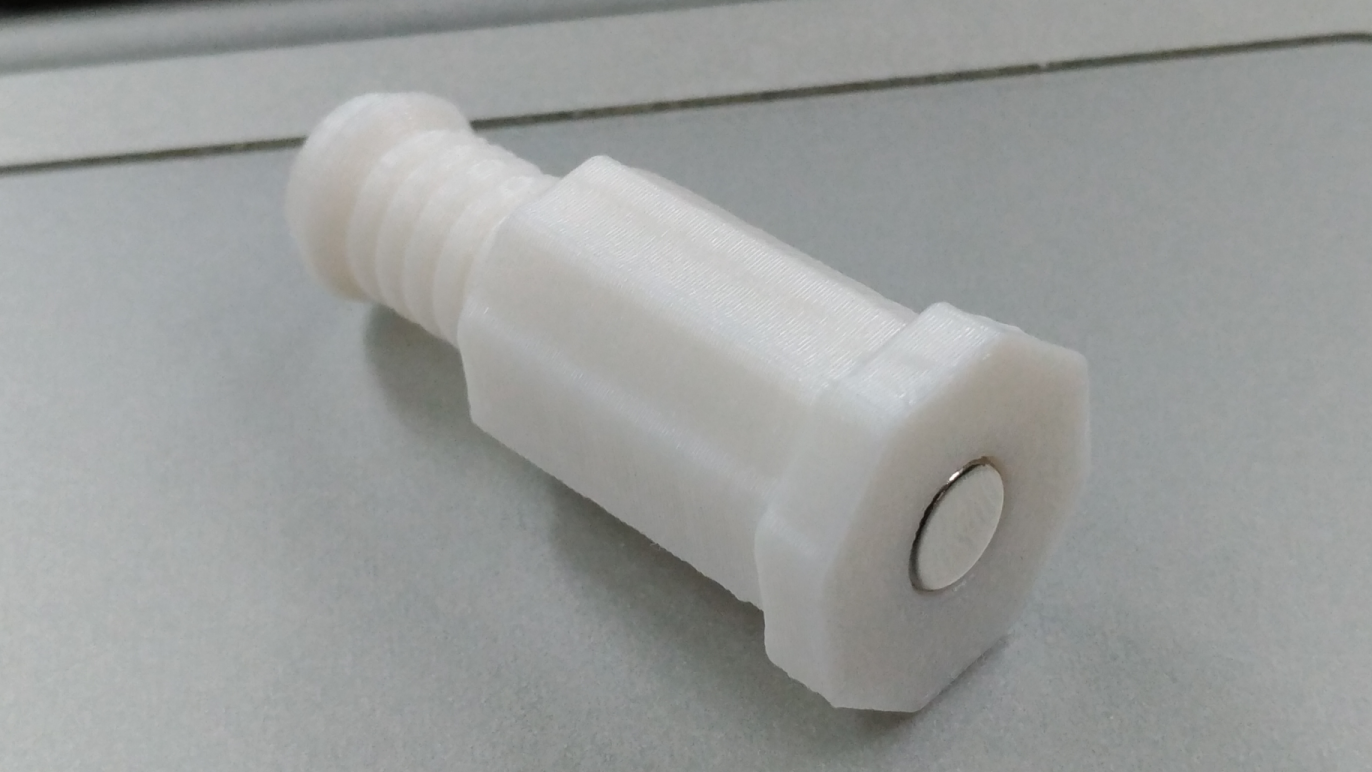

やっと完成した。

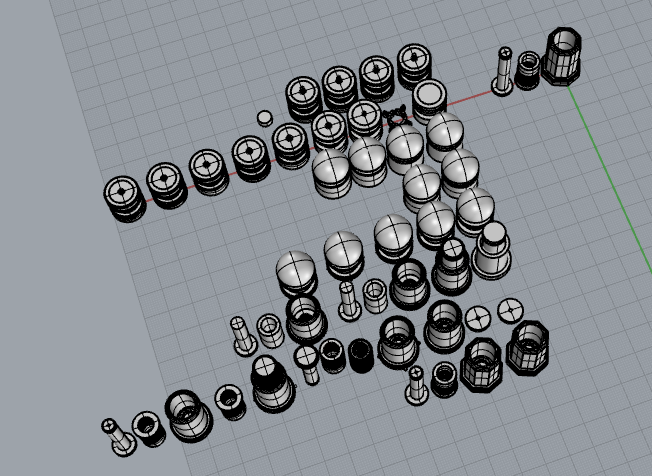

完成までの設計の変遷。

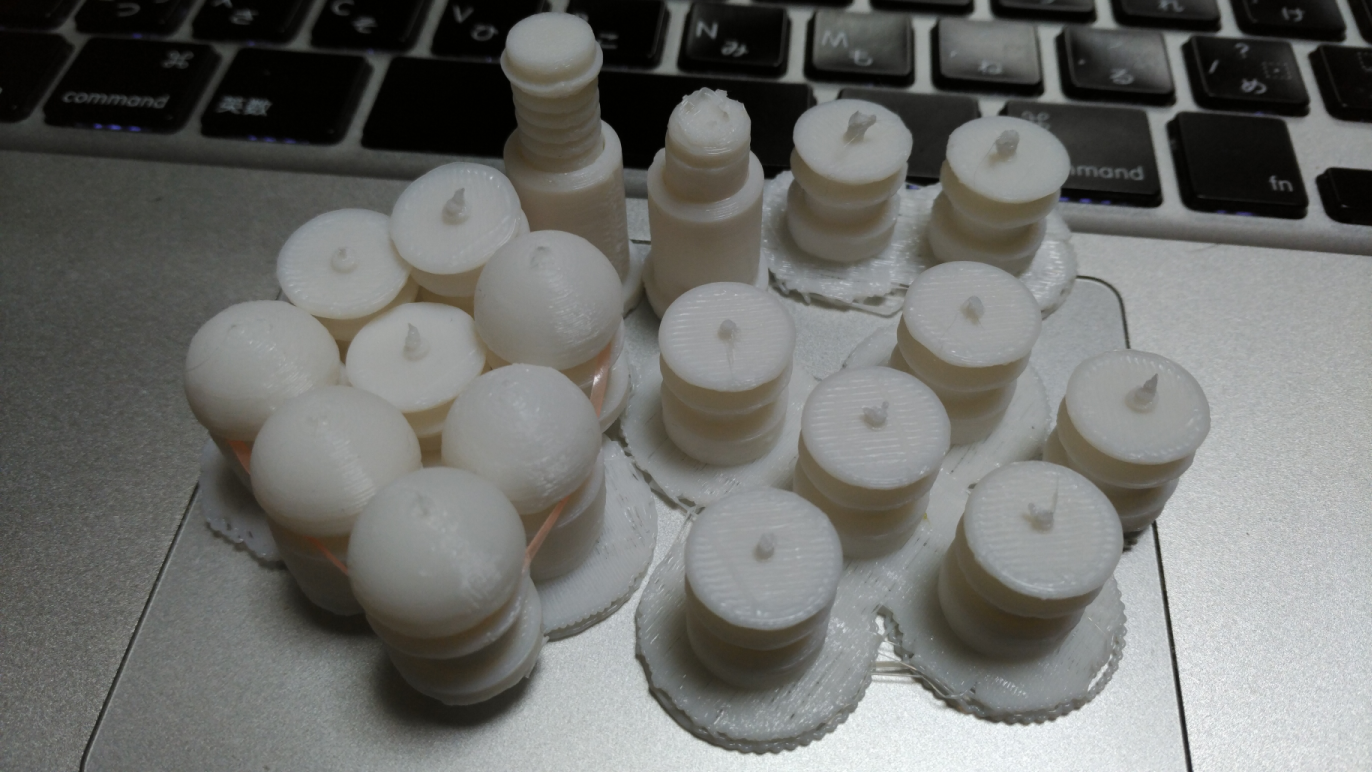

設計したものをすべてをプリントしているわけではないが、テストプリントも死屍累々だ。写真に入っているもの以外にも２個あったので、試作は20個だった模様。
まだ、つづく
