基板作業固定用マグネットピン作ってみた -5-

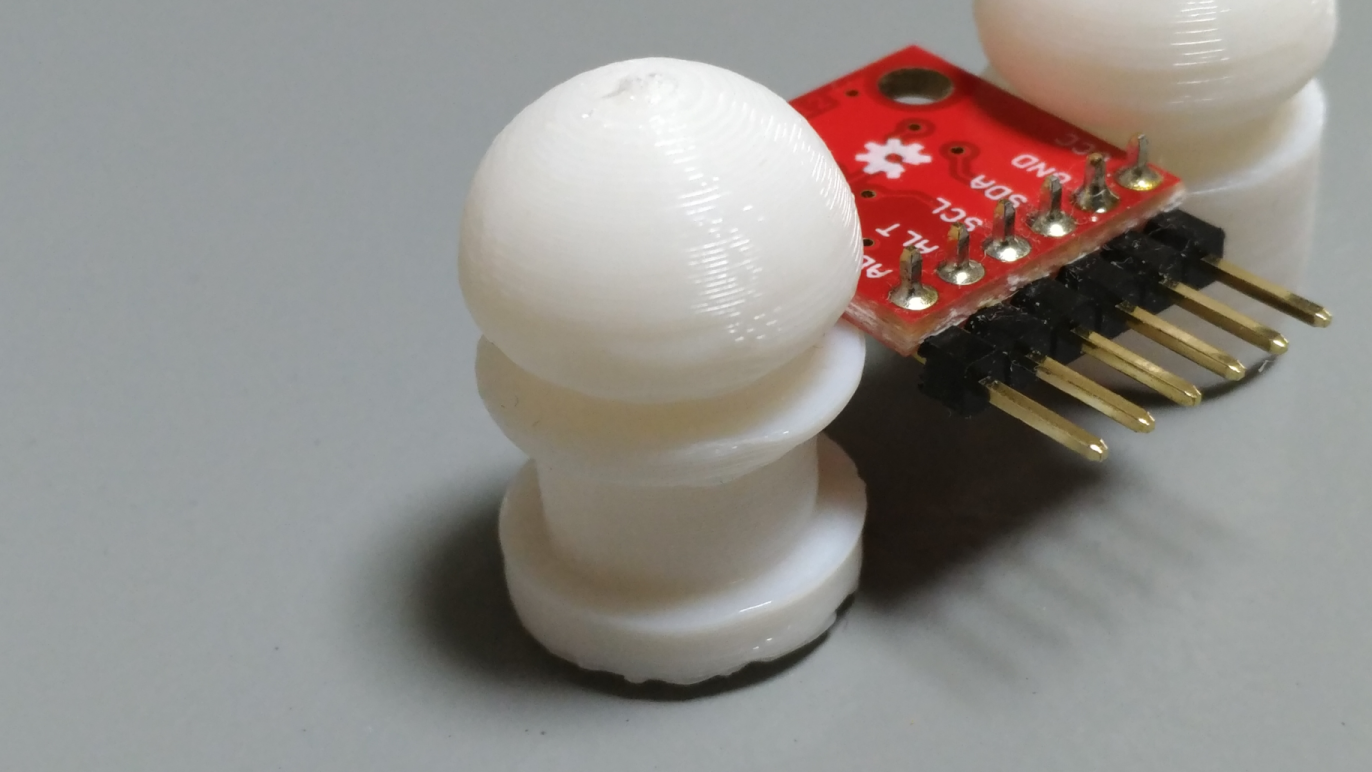

　ヒケをデザインでカバーするために、内部構造がある部分とそうでない部分で段差を付けた。外観は、もとの卒塔婆に近くなった。

　参考にした金属製品では、肉の部分を減らして材料を減らすためにあのようなデザインになっているような気がするが、3Dプリントではヒケを目立たなくなるようにすることで、似たようなデザインになるのは不思議だ。

　しかし、作ったBoardPawnは、隙間に基板を入れた時のひっかかりが甘くて、このままでは使えない感じだ。いまのところ失敗作。

　作業のベースになる鉄板は、小さいホワイトボードもいいかなと思ったのだけど、100均で売っているような小さいホワイトボードには鉄板が入っていなくて、使えそうになかった。

　台所用品で使えそうなものがないかと探してみたが、こちらはサビ対策でステンレスを使ったものが多くて、磁石にはあまりくっつかないので使えない。

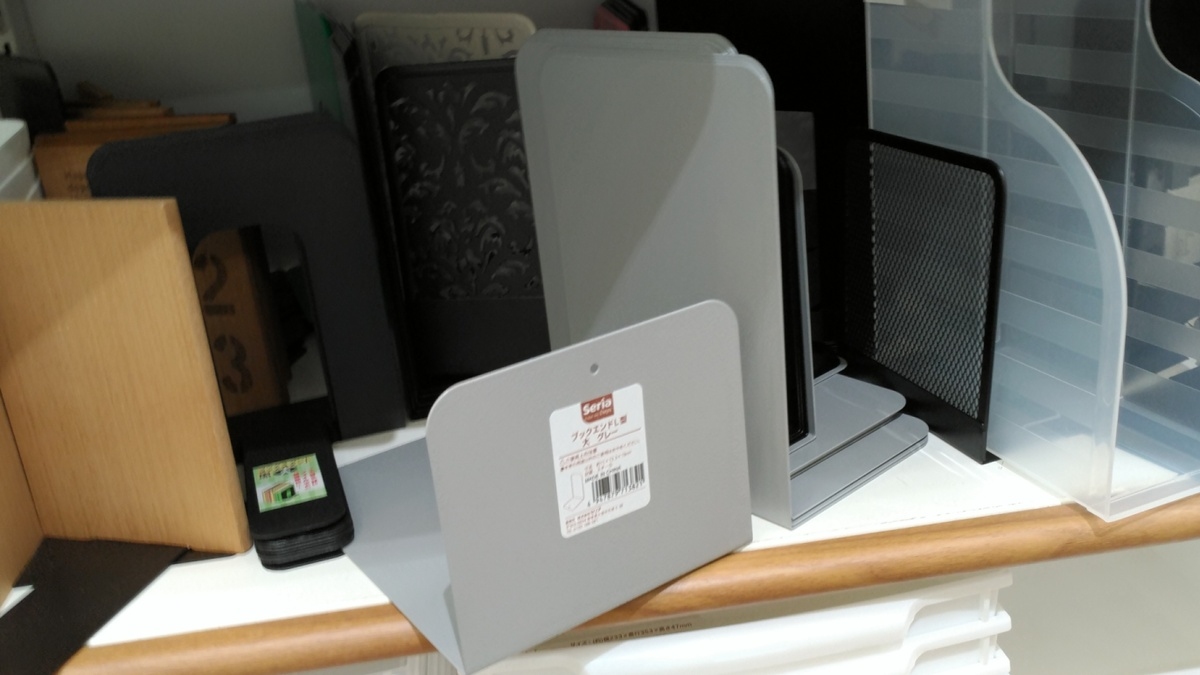

　はんだ付け作業用のスペースなので、それほど広い面積が必要なわけではないので、Seriaを散策しているとシンプルに板金を折っただけのブックエンドが見つかった。寝かせて使うと、立ち上がった部分に使わないピンをくっつけておけそうなのがいい感じだ。

　もっといい実装はないかとネットを探索していると、便利なものを発見してしまつた。

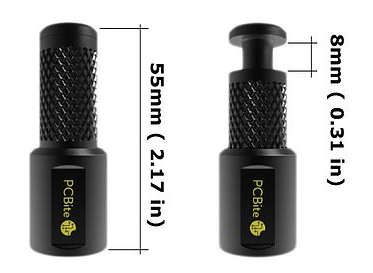

　PCBite holderというやつ。バネ入りで、押さえて挟む感じの使い方。底面に磁石というのは同じ。しっかりホールドされる感が、ただ差し込むだけと違ってよさげだ。

　Sensepeek

　日本には代理店がないようなので、送料がかさむ。構造が簡単なので、作ってしまいたくなる... 見ているだけで設計は脳内であっという間にできてしまつた。あとは図面に起こすだけ。

　これと同様の仕組みを実現するには、パーツは３つになるだろうし、ネジとスプリングが必要になる。一度にプリントできないのは、結構めんどくさい。

　まずは、スプリングの調達が問題になりそうなので、とりあえずオンラインで探す。

　uxcell コンプレッションバネ圧縮スプリング圧縮ばねワイヤーバネ 0.6mmx12mmx20mm 10個入り

　611円

　uxcell コンプレッションバネ圧縮スプリング圧縮ばねワイヤーバネ 0.6mmx10mmx10mm 10個入り

　755円

　10 ピース 0.6 ミリメートル線径ステンレス鋼圧縮スプリングリターン Y 型小型圧力スプリング 10 ミリメートル 12 ミリメートル外径

　$11.33

　Aliexpressで探しても単価が結構する。ちょっと作るには単価が高すぎる。

　一応、ホームセンターのバネコーナーに行ってみたが、品揃えが少なく使えそうなバネは見つからなかった。無駄銭になるのは承知で、無理したら使えそうなものを１つだけ購入。

　おそらく、100均には使えるものがあるだろうと目星をつけて探す。

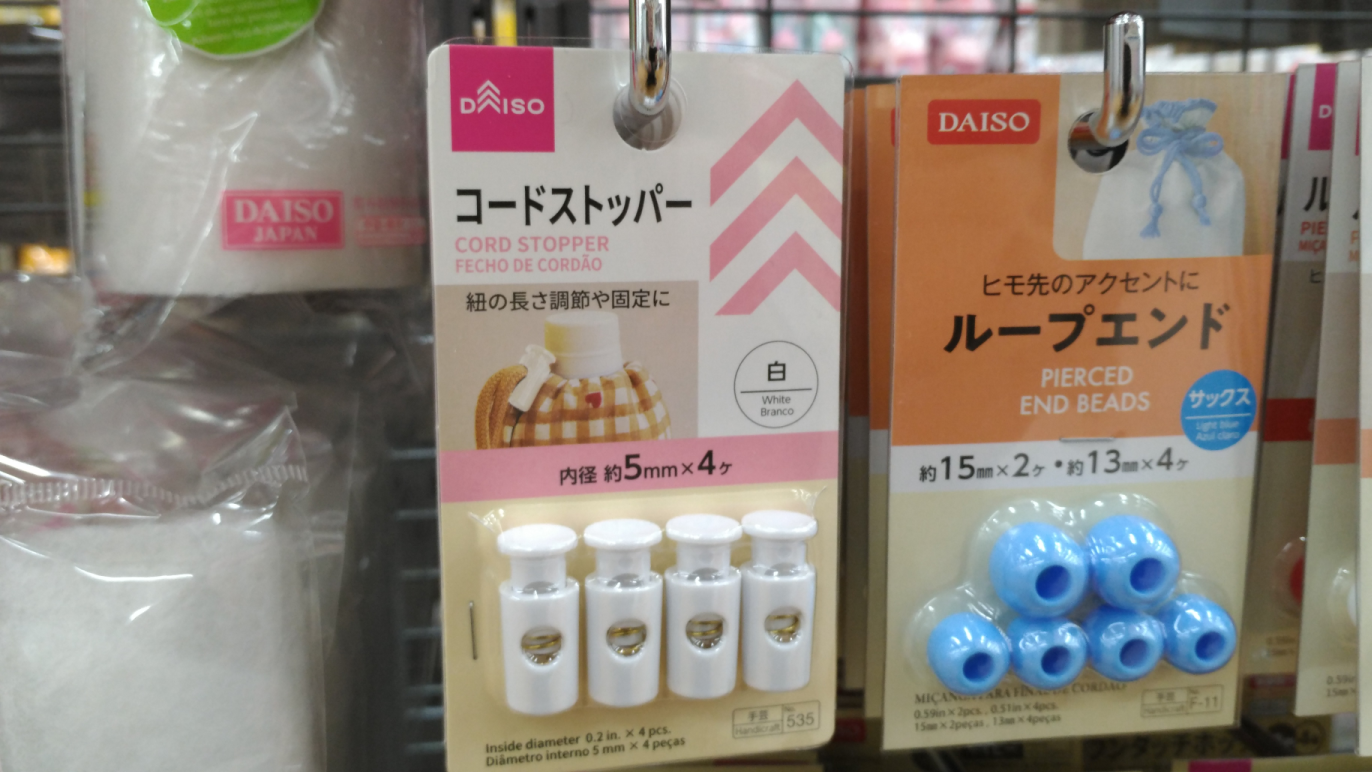

　自分で追加工をしないで使えそうなバネを使っているのは、コードストッパーしか思いつかなかったので、手芸コーナーへ直行。色違いの一種類しか置いていなかった。２つ購入。

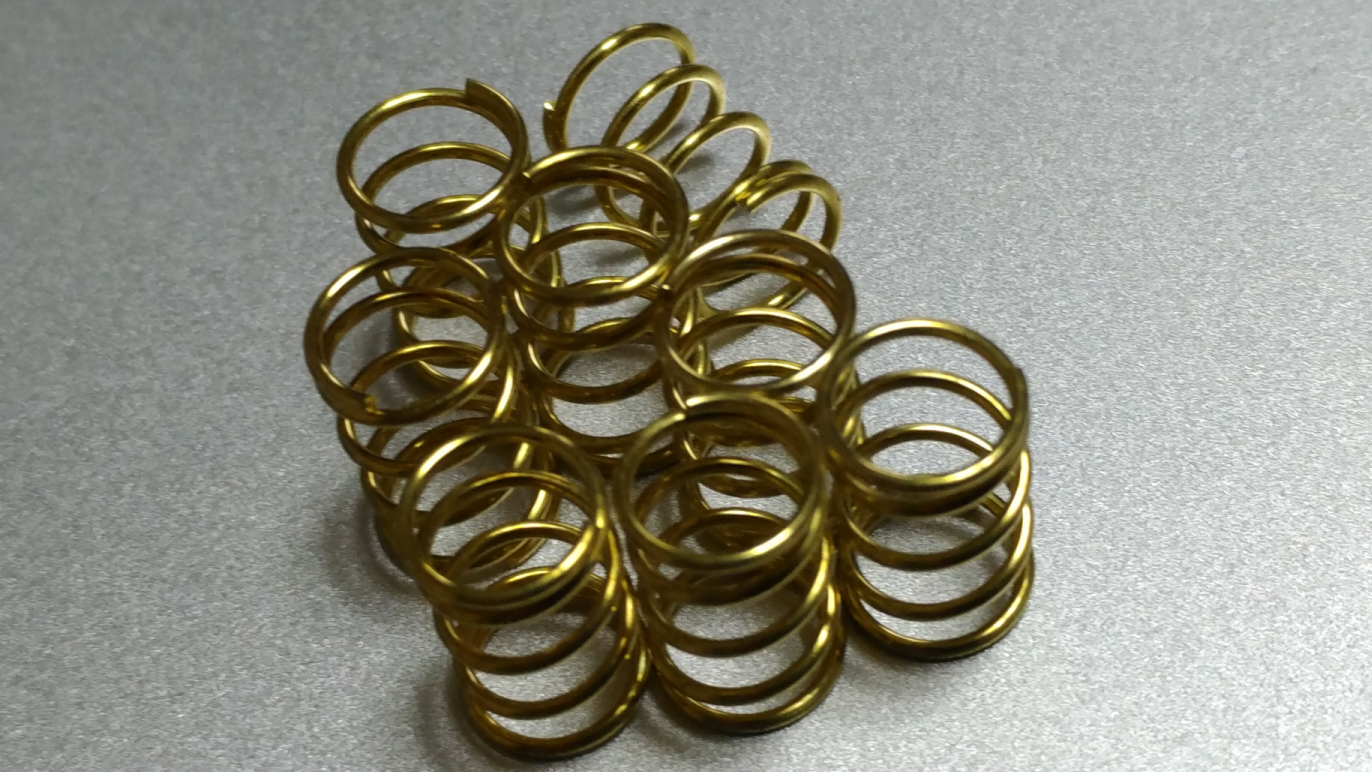

　分解してみると、使えそうなバネが手に入った。

　ざっと仕組みを考えたときには、0.6x12x10くらいのバネがいいかと思っていたのだけど、こいつは実測で0.6x7.4x11だった。

　つづく
